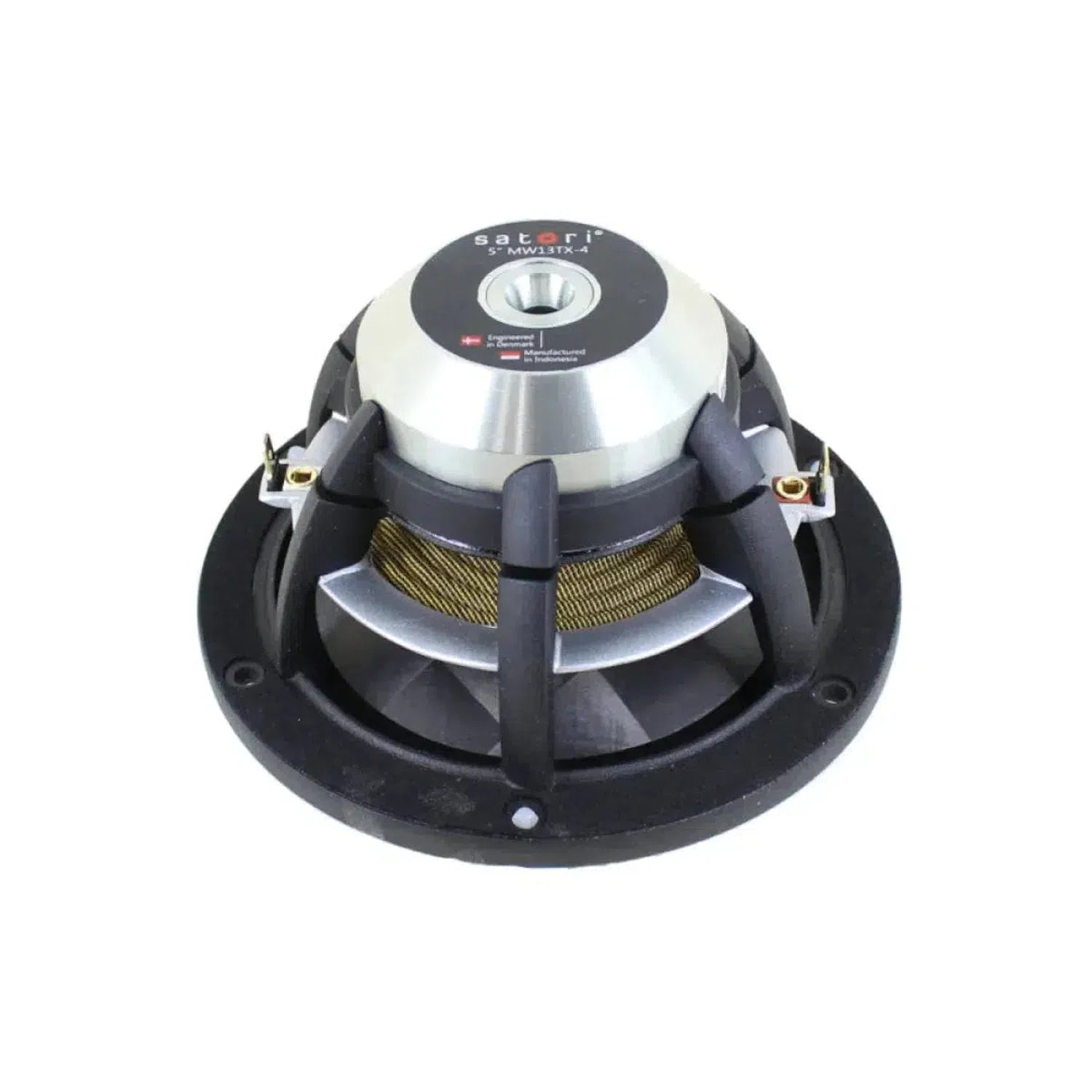

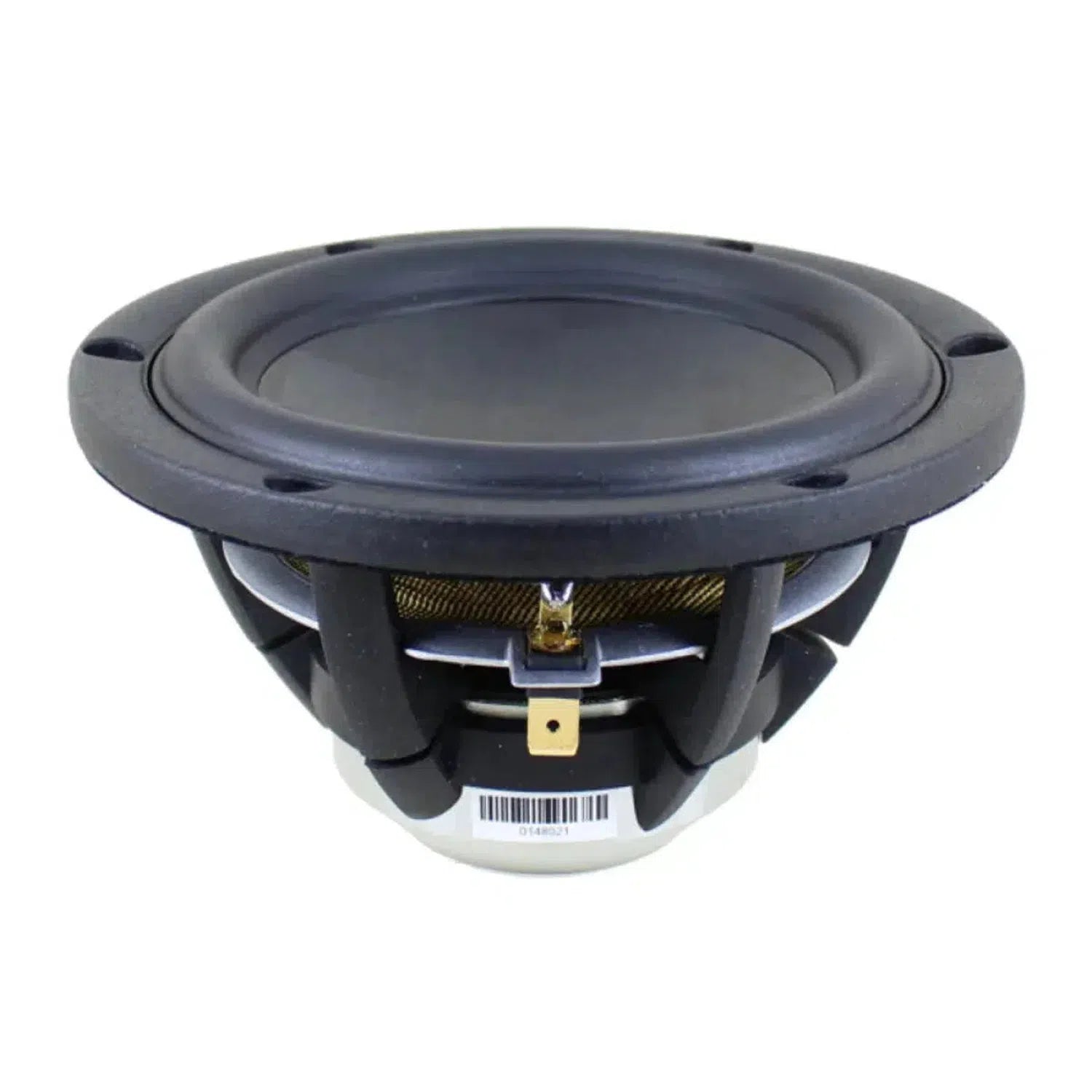

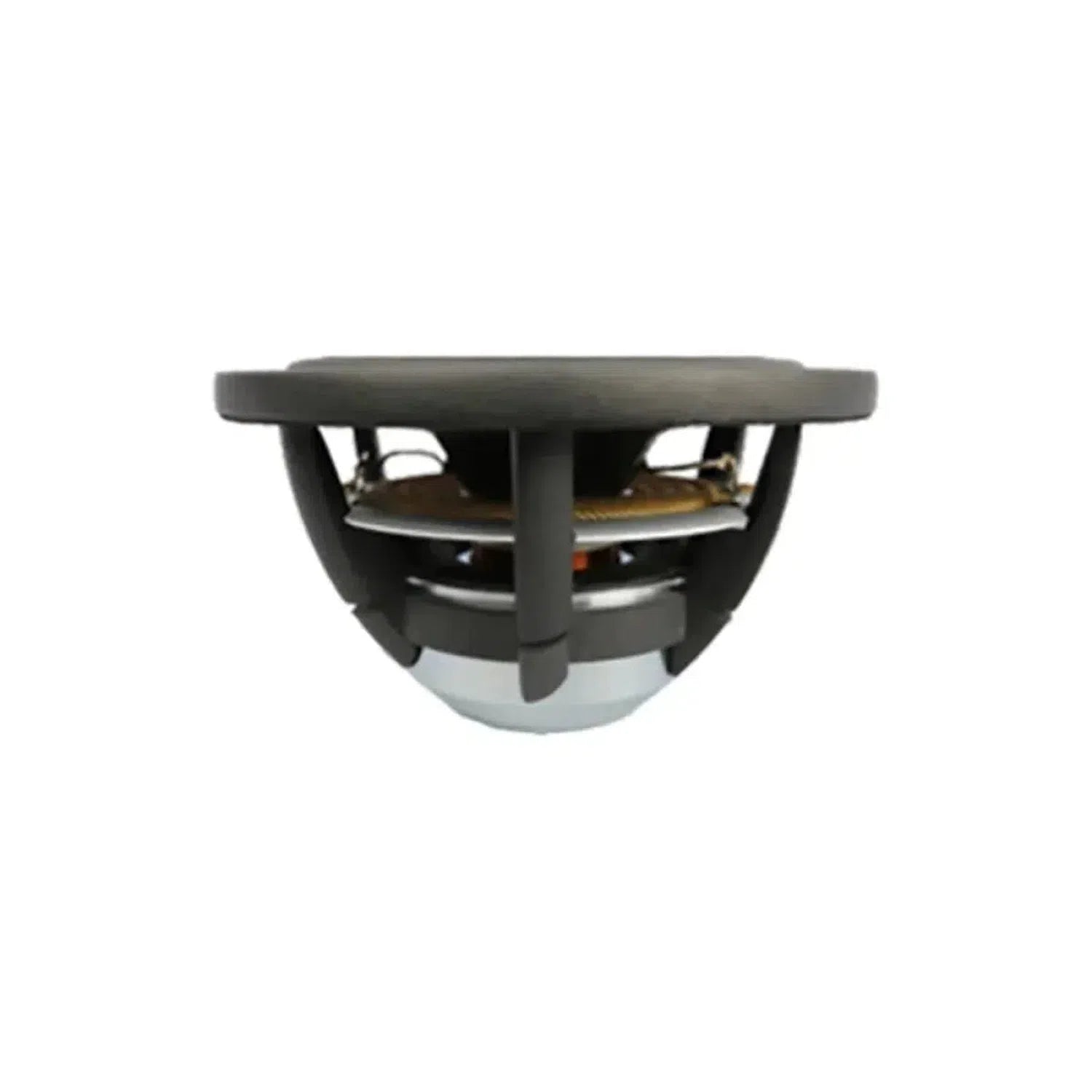

SB Acoustics Satori MW13TX / TeXtreme

5" (13cm) Tiefmitteltöner

Der SB Acoustics SATORI MW13TX 5" (13cm) Tiefmitteltöner mit patentierter TExtreme Membran ist in einer 4 Ohm und 8 Ohm Variante verfügbar. Die ultraleichte und extrem stabile Membran wird von einem kräftigen Neodymantrieb angetrieben. Die Resonanzfrequenz um 40 Hz liegt weit außerhalb des Nutzbereiches, wodurch der Treiber im Nutzbereich äußerst linear spielt und sich optimal im 2-Wege Einsatz oder auch als Tieftöner einsetzen lässt. Die großzügig hinterlüftete Zentrierspinne optimiert das rückwärtige Kompressionsverhalten auf ein Maximum und sorgt für zusätzliche Kühlung.

Merkmale

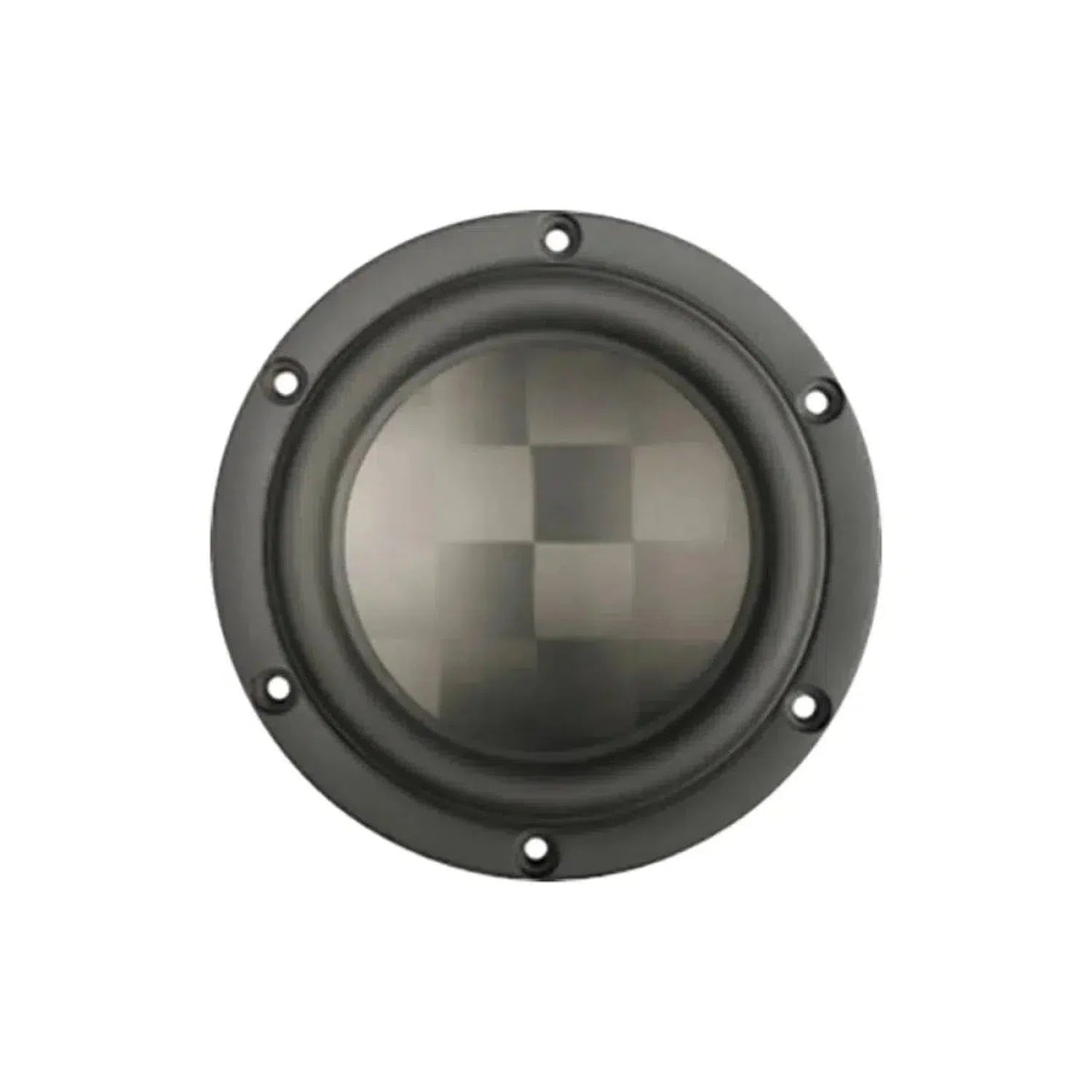

• Fortschrittlicher TExtreme®-Konus
• Belüftetes, aerodynamisches Aluminiumguss-Chassis
• Weiche Gummisicke mit geringer Dämpfung
• Fortschrittliche BIMAX-Spinne
• Leistungsstarkes, optimiertes Neodym-Motorsystem mit geringer Verzerrung
• Verlängerte Kupferhülse am Polschuh
• Nicht leitender Schwingspulenträger aus Glasfaser
• Belüfteter Polschuh und Schwingspule
• Leichte CCAW-Schwingspule
• Langlebige Silberdrähte

Daten 4 Ohm Variante:

• Nennimpedanz 4 Ω
• Frequenzbereich 60Hz - 5kHz
• Gleichstromwiderstand, Re 3,8 Ω
• Induktivität der Schwingspule, Le 0,16 mH
• Effektive Membranfläche, Sd 70 cm²
• Schwingspulendurchmesser 30,5 mm
• Höhe der Schwingspule 15 mm
• Höhe des Luftspalts 5 mm
• Linearer Spulenhub (p-p) 10 mm
• Magnetische Flussdichte 1,08 T
• Gewicht des Magneten 0,1 kg
• Nettogewicht 0,79 kg
• Freie Luftresonanz, Fs 38 Hz
• Empfindlichkeit (2,83V/1m) 89 dB
• Mechanischer Q-Faktor, Qms 5,08
• Elektrischer Q-Faktor, Qes 0,27
• Gesamt-Q-Faktor, Qts 0,26
• Bewegte Masse inkl. Luft, Mms 7,4 g
• Kraftfaktor, Bl 5,0 Tm
• Äquivalenzvolumen, Vas 16,0 Liter
• Nachgiebigkeit, Cms 2,38 mm/N
• Mechanischer Verlust, Rms 0,3 kg/s
• Nennbelastbarkeit* 40 W
• * IEC 268-5, T/S-Parameter gemessen an eingefahrenen Antrieben.

Daten 8 Ohm Variante:

• Nennimpedanz 8 Ω
• Frequenzbereich 60Hz - 5kHz
• Gleichstromwiderstand, Re 6,0 Ω
• Induktivität der Schwingspule, Le 0,18 mH
• Effektive Membranfläche, Sd 70 cm²
• Schwingspulendurchmesser 30,5 mm
• Höhe der Schwingspule 15 mm
• Höhe des Luftspalts 5 mm
• Linearer Spulenhub (p-p) 10 mm
• Magnetische Flussdichte 1,08 T
• Gewicht des Magneten 0,1 kg
• Nettogewicht 0,79 kg
• Freie Luftresonanz, Fs 40 Hz
• Empfindlichkeit (2,83V/1m) 87 dB
• Mechanischer Q-Faktor, Qms 4,99
• Elektrischer Q-Faktor, Qes 0,34
• Gesamt-Q-Faktor, Qts 0,32
• Bewegte Masse inkl. Luft, Mms 7,3 g
• Kraftfaktor, Bl 5,7 Tm
• Äquivalenzvolumen, Vas 14,8 Liter
• Nachgiebigkeit, Cms 2,19 mm/N
• Mechanischer Verlust, Rms 0,4 kg/s
• Nennbelastbarkeit* 40 W
• * IEC 268-5, T/S-Parameter gemessen an eingefahrenen Antrieben.

Abmessungen
