  3. CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO
ACV CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO CAN-Bus-Adapter

CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO

Technische Highlights

  • CAN-Bus Adapter, 40 Pin Quadlock Citroen Stecker, Fakra(m) > ISO(m). Zündung, Beleuchtung, Rückwärtsgang, Speedpulse. Citroën, Fiat, Peugeot, Toyota kompatibel.
  • Mehr technische Details
€79,00
€79,00 €79,00
5% Rabatt mit Vorkasse
inkl. MwSt. ,evtl. zzgl. Versand
Lieferung
28. Apr - 30. Apr
x Stück
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Bequem in 12 zinsfreien Raten à €6,58 mit Klarna zahlen.

Deine Vorteile bei Masori

Woanders günstiger gesehen?

Versandrechner

Expert Image

Rob

Expert Image

Max

Unsicher, ob dieses Produkt zu deinem Auto passt?

Wir helfen dir – schnell, persönlich und unverbindlich.

Antwort werktags innerhalb von 24h

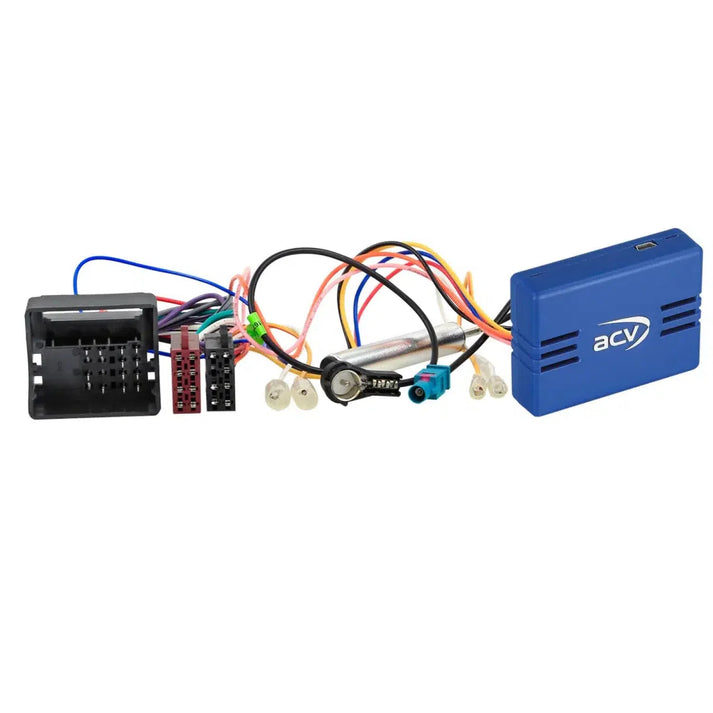

ACV-CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO-CAN-Bus-Adapter-masori-kaufen
€79,00
€79,00 €79,00

CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO von ACV

ACV CAN-Bus-Adapter CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO als Schnittstelle zwischen fahrzeugspezifischem 40 Pin Quadlock Citroën Anschluss und ISO, inklusive Fakra(m) Phantomspeisung > ISO(m). Der CAN-Bus-Adapter stellt Zündung, Beleuchtung, Rückwärtsgang, Speedpulse und Fahrzeugeinstellungen bereit. Ausgelegt für Fahrzeuge mit RD4, RT4, RD45 1-DIN OEM Gerät, ohne Bosch OEM Gerät, ohne Magneti Marelli RT3 / Harman Becker OEM Navigation und ohne JBL Soundsystem. Fahrzeugeinstellungen über Lenkradfernbedienung unterstützt. Ausgänge: rosa +12V Zündung Klemme 15 1,5A max., orange +12V Beleuchtung Klemme 58 0,1A max., weiß +12V Rückwärtsgang 1,5A max. Fahrzeuge mit ECO-Mode > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert. Geeignet für Citroën, Fiat, Peugeot und Toyota.

Merkmale
  • CAN-Bus-Adapter
  • Anschluss: 40 Pin Quadlock Citroen Stecker
  • Anschluss: Fakra(m) Phantomspeisung > ISO(m)
  • Fahrzeuge mit RD4 / RT4 / RD45 1-DIN OEM Gerät
  • Fahrzeuge ohne Bosch OEM Gerät
  • Fahrzeuge ohne Magneti Marelli RT3 / Harman Becker OEM Navigation
  • Fahrzeuge ohne JBL Soundsystem
  • Fahrzeugeinstellungen über Lenkradfernbedienung unterstützt
  • Fahrzeuge mit ECO-Mode > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
  • Folgende Signale: Zündung, Beleuchtung, Rückwärtsgang, Speedpulse, Fahrzeugeinstellungen
  • Geeignet für Citroën, Fiat, Peugeot, Toyota
Technische Daten
  • Ausgänge
    • rosa: +12V Zündung Klemme 15 1,5A max.
    • orange: +12V Beleuchtung Klemme 58 0,1A max.
    • weiß: +12V Rückwärtsgang 1,5A max.
  • Kompatibel mit folgenden Fahrzeugen
    • Citroën
      • Berlingo (7) 06/2008 - 03/2012
      • Berlingo (7) 04/2012 - 05/2015
      • Berlingo (7) 06/2015 - 06/2018
      • C1 (P) 03/2012 - 06/2014
      • C2 (J) 11/2003 - 05/2008
      • C2 (J) 05/2008 - 12/2009
      • C3 (F) 10/2005 - 01/2010
      • C3 (S) 01/2010 - 03/2013
      • C3 (S) 04/2013 - 01/2017
      • C4 (L) 11/2004 - 08/2010
      • C5 (D) 10/2004 - 04/2008
      • C8 (E) 01/2008 - 07/2012
      • C8 (E) 07/2012 - 06/2014
      • DS3 (S) 03/2010 - 07/2014
      • DS4 (N) 05/2011 - 10/2015
      • Citroen Jumpy (X) 02/2007 - 03/2012
      • Citroen Jumpy (X) 03/2012 - 05/2016
    • Fiat
      • Scudo (ZAF 270) 02/2007 - 07/2016
    • Peugeot
      • 207 (W/W CR/W SW/W CC) 06/2006 - 06-2009
      • 207 (W/W CR/W SW/W CC) 06/2009 - 07/2015
      • 208 (C) 04/2012 - 04/2015
      • 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
      • 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 04/2011
      • 308 (4/4 GTI/4 SW/4 CC) 05/2011 - 07/2015
      • 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
      • 407 (6/6 SW/6 Coupé) 02/2006 - 05/2012
      • 807 (E) 07/2002 - 02/2008
      • 807 (E) 02/2008 - 11/2014
      • Expert (X) 02/2007 - 03/2012
      • Expert (X) 03/2012 - 08/2016
      • Partner (7)05/2008 - 03/2012
      • RCZ (4J) 04/2010 - 09/2015
    • Toyota
      • Proace 03/2013 - 08/2016

Deine Vorteile bei Masori

ACV CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Datenblatt

Datenblatt öffnen

Häufige Fragen zum CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO

Welche Signale werden vom CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Adapter bereitgestellt?

Der Adapter stellt einige entscheidende Signale bereit, die für eine umfassende Funktionalität neuer nachgerüsteter Radios immens wichtig sind. Dazu gehört das Zündungsplus, das Beleuchtungssignal, ein Rückwärtsgangsignal sowie das Geschwindigkeitssignal (Speedpulse). Diese Signale ermöglichen es, das Nachrüstradio in vollem Umfang zu betreiben, indem sie es mit den notwendigen Informationen versorgen, die normalerweise vom werkseitig eingebauten Radio bereitgestellt werden. Besonders praktisch ist hierbei das Zündungsplus, welches dafür sorgt, dass das Radio automatisch mit der Zündung ein- und ausgeschaltet wird. Ebenso wird durch das Beleuchtungssignal die Display-Beleuchtung des Radios perfekt angepasst.

Wie werden die technischen Daten des CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Adapters beschrieben?

Der CAN Bus Adapter verfügt über spezifische Anschlussmerkmale, welche zentral für die ordnungsgemäße Funktionalität sorgen. Der CAN Bus Anschluss selbst erfolgt über einen 40 Pin Quadlock, was besonders für Citroen und Peugeot Modelle gängig ist. Zudem greift der Fakra(m) Phantomspeisung > ISO(m) Mechanismus. Dieser Adaptertyp bedient Modelle, die mit Werksradios wie RD4/RT4/RD45 ausgestattet sind. Es werden mit dem Gerät keine Bosch OEM, Magneti Marelli RT3 oder Harman Becker OEM Navigationen unterstützt. Besonders wichtig sind die möglichen +12V Ausgänge wie Zündung Klemme 15 oder Beleuchtung Klemme 58. Diese Ausgänge sichern die Funktion von Nachrüstlösungen.

Ist der CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Adapter mit meinem Fahrzeugmodell kompatibel?

Der Adapter ist mit verschiedenen Citroën und Peugeot Modellen kompatibel, darunter Fahrzeuge wie der Citroën Berlingo, C1, C2, C3, C4, C5, C8 und DS3 sowie Peugeot 207, 208, 307, 308, 407, 807, Expert, Partner und RCZ. Auch Fiat Scudo und Toyota Proace werden unterstützt. Abgleich der Stecker und der technischen Daten ist vorab sinnvoll, um Kompatibilitätsprobleme auszuschließen. Besonders die Quadlock-Anschlüsse und Fakra/ISO Adaptierungen sind zu prüfen, um die perfekte Integration in das jeweilige Fahrzeugmodell zu gewährleisten. Die Kompatibilität wird durch die werkseitige Ausstattung der Fahrzeuge durch entsprechende Radios beeinflusst.

Welche Abmessungen hat der CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Adapter?

Die genauen Abmessungen des CAN Citroen/Peugeot Quadlock>ISO/Antenne Fakra>ISO Adapters sind produktabhängig und standardmäßig auf die physische Integration im Fahrzeug hin optimiert, sodass es in den üblichen Raum der originalen Kabelbäume passt. Der Adapter ist so gestaltet, dass er nahtlos an den vorhandenen Quadlock- und Fakra-Steckverbindungen angeschlossen werden kann, ohne dass mechanische Anpassungen nötig wären. Entscheidende Kennzahlen wie der Platzierungsspielraum oder mögliche Gehäuseanpassungen sind jedoch direkt von der Fahrzeugarchitektur abhängig. Solange passende Steckverbindungen vorhanden sind, wird der Einbau mit diesem Adapter keinen übermäßigen Raum beanspruchen.

Wie funktioniert die Zündungsplus-Bereitstellung beim Einsatz des CAN Citroen/Peugeot Quadlock>ISO Adapters?

Der Adapter liest das Zündungsplus über den speziellen rosa Ausgang mit +12V von der Klemme 15 aus, welche mit maximal 1,5A belastet werden kann. Diese Schaltung ermöglicht es dem Nachrüstradio, sich automatisch beim Anlassen des Fahrzeugs einzuschalten und beim Abstellen wieder abzuschalten, ohne dass eine manuelle Betätigung notwendig ist. Dieses Merkmal bietet nicht nur Komfort, sondern auch Schutz für die Autobatterie, indem ungewollte Stromabflüsse vermieden werden. Die Signalkonvertierung von digital zu analog ist hierbei essentiell, um die Kommunikation zwischen dem Bordnetz und dem nachgerüsteten System korrekt zu gestalten.

Welche Vorteile bietet der CAN Citroen/Peugeot Quadlock>ISO Adapter bei der Verwendung mit Lenkradfernbedienungen?

Der Adapter unterstützt die Integration von Lenkradfernbedienungen, indem er die Bordnetzsignale so übersetzt, dass das Nachrüstradio in der Lage ist, diese als Steuerbefehle zu empfangen und zu verarbeiten. Dies ermöglicht dem Fahrer, das Radio zu bedienen, ohne die Hände vom Lenkrad nehmen zu müssen, was zu einer erhöhten Sicherheit im Fahrbetrieb führt. Besonders bei längeren Fahrten oder in komplexeren Verkehrssituationen ist diese Funktion nützlich. Die Umwandlung von digitalen CAN-Bus-Signalen in analoge Steuerbefehle schafft Kompatibilität und erlaubt die Weiterverwendung bestehender Fahrzeugkomponenten.

Welche Fahrzeuge unterstützen den Speedpulse Output des CAN Citroen/Peugeot Quadlock>ISO Adapters?

Der Speedpulse-Output dieses speziellen Adapters wird bei zahlreichen Citroën-, Peugeot- und Fiat-Fahrzeugen unterstützt, darunter etwa der Citroën Jumper, C4, C5 und DS4, sowie Peugeot Modelle wie der 308, 407 und Toyota Proace. Das Geschwindigkeitssignal ist erforderlich, um spezifische Funktionen wie gezielte Lautstärkeanpassungen oder Tuning von Nachrüstradios im Betrieb zu ermöglichen. Die Integration ins Fahrzeugnetzwerk erfolgt nahtlos über den CAN Bus, was die Signalwandlung und die Interoperabilität sicherstellt. Dabei ist wichtig, dass das Fahrzeug mit einer kompatiblen Steuerung und der entsprechenden Ausgangsversorgung ausgestattet ist.

Warum ist die Phantomspeisung beim Adapter notwendig?

Die Phantomspeisung im CAN Citroen/Peugeot Quadlock>ISO Adapter ist notwendig, um die Antenneneinheit mit Strom zu versorgen. Fernsehempfang und Radioempfang erfordern, insbesondere bei modernen Fahrzeugen, zusätzliche Energie, um die nötigen Funktionen zu unterstützen und eine optimal hochwertige Signalübertragung zu gewährleisten. Die Energieversorgung erfolgt dabei über den Fakra(m) Anschluss, welcher nahtlos in das bestehende Antennensystem integriert wird. Hierbei stellt der Adapter nicht nur die mechanische Verbindung sicher, sondern auch die erforderliche elektrische Verbindung, was für eine klare und einwandfreie Empfangsqualität unverzichtbar ist.

Wie wird der Rückwärtsgangsignalanschluss des Adapters genutzt?

Der Rückwärtsgangsignalanschluss am CAN Bus Adapter leitet das Signal über den weißen Ausgang mit einer +12V Spannung und maximal 1,5A weiter. Dieses Signal ist unverzichtbar für die Integration von Rückfahrkameras oder spezifischen Anzeigeeinheiten im Nachrüstradio, die Rückwärtsgang-abhängige Informationen anzeigen oder verarbeiten. Der Adapter konfiguriert die notwendigen Signabilisierungen automatisch, um die direkten Signale des Fahrzeugs einfach in das neue System zu integrieren. Dabei ist die Nutzung dieses Ausgangs besonders gedacht für vielseitige Nachrüstlösungen, die einen direkten Zugriff auf Rückwärtsgangsignale erfordern.

Welche Spannung liefert der Adapter für Beleuchtungseinheiten?

Der CAN Citroen/Peugeot Quadlock>ISO Adapter stellt für Beleuchtungseinheiten eine Spannung von +12V über die Klemme 58 zur Verfügung mit einer Kapazität von maximal 0,1A. Diese Spezifikation ist essenziell, um Beleuchtungsanpassungen an Nachrüstradios zu gewährleisten, die von der Bordbeleuchtung gesteuert werden. Besonders in Fahrzeugen, in denen die Radioanzeige synchron mit der Armaturenbeleuchtung arbeiten soll, ist diese Funktion entscheidend. Die Ausgangssignalbereitstellung erfolgt direkt über das Fahrzeugbordnetz und gewährleistet eine nahtlose Synchronisation der Beleuchtungseigenschaften für eine stimmige visuelle Integration des Radios während der Fahrt.
