  3. Illuminator 18WU/4747T00
Scanspeak Illuminator 18WU/4747T00 6.5" (16.5cm) midrange driver
SKU:  SCAN0178
EAN:  4251950305325
80 Watt

Illuminator 18WU/4747T00

SKU:  SCAN0178
EAN:  4251950305325

Technical Highlights

  • Leistung: 150 W, Frequenzbereich: 30-2500 Hz, Impedanz: 4 Ohm.
  • Schalldruck: 85,5 dB, lineare Auslenkung: +/9 mm, Resonanz: 32 Hz.
  • Membranfläche: 154 cm², Schwingspulendurchmesser: 42 mm, BL: 6 N/A.
  • More technical details
€689,00
€689,00 €689,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €57,41 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

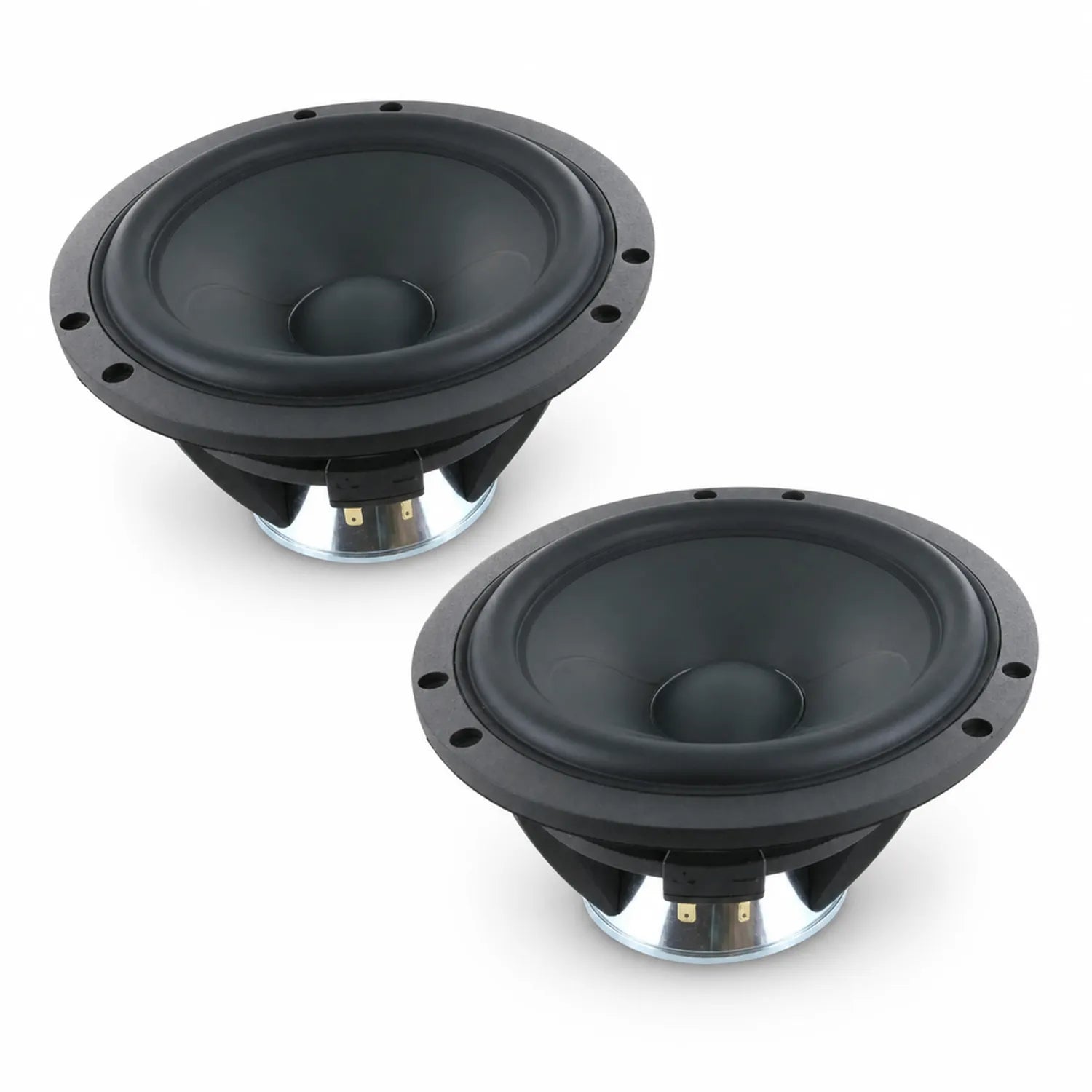

Two black Scanspeak Illuminator 18WU/4747T00 speakers with round cones and metallic bases are placed side by side on a white background.
€689,00
€689,00 €689,00

Illuminator 18WU/4747T00 by Scanspeak

The Illuminator 18WU/4747T00 from Scanspeak is a 6.5" (16,5cm) Mid-Woofer that impresses with various technical features. Equipped with an underhung voice coil and a neodymium drive, the patented aluminum diaphragm ensures low distortion. The symmetrical drive (SD-3) allows for an exceptionally large linear excursion, together with the low-loss linear suspension. This achieves a precise sound experience in a frequency range of 30-2500 Hz, with a power handling of up to 150 W. The Mid-Woofer is optimized for a sound pressure of 85.5 dB and offers an impedance of 4 Ohm. Thanks to its open design and innovative technology, the Illuminator 18WU/4747T00 is an excellent choice for demanding audio applications.

Features
  • 6.5" (17cm) Mid-Woofer

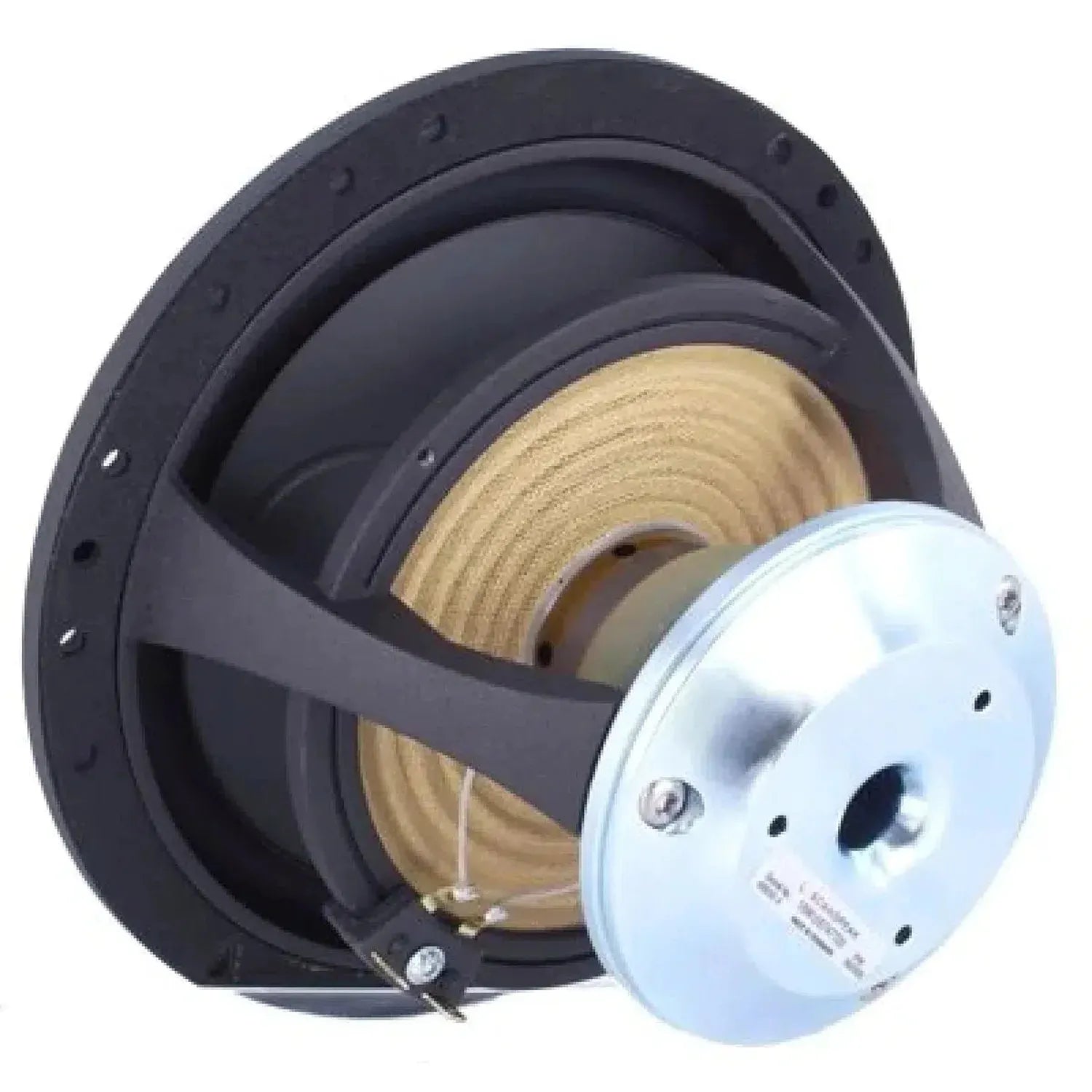

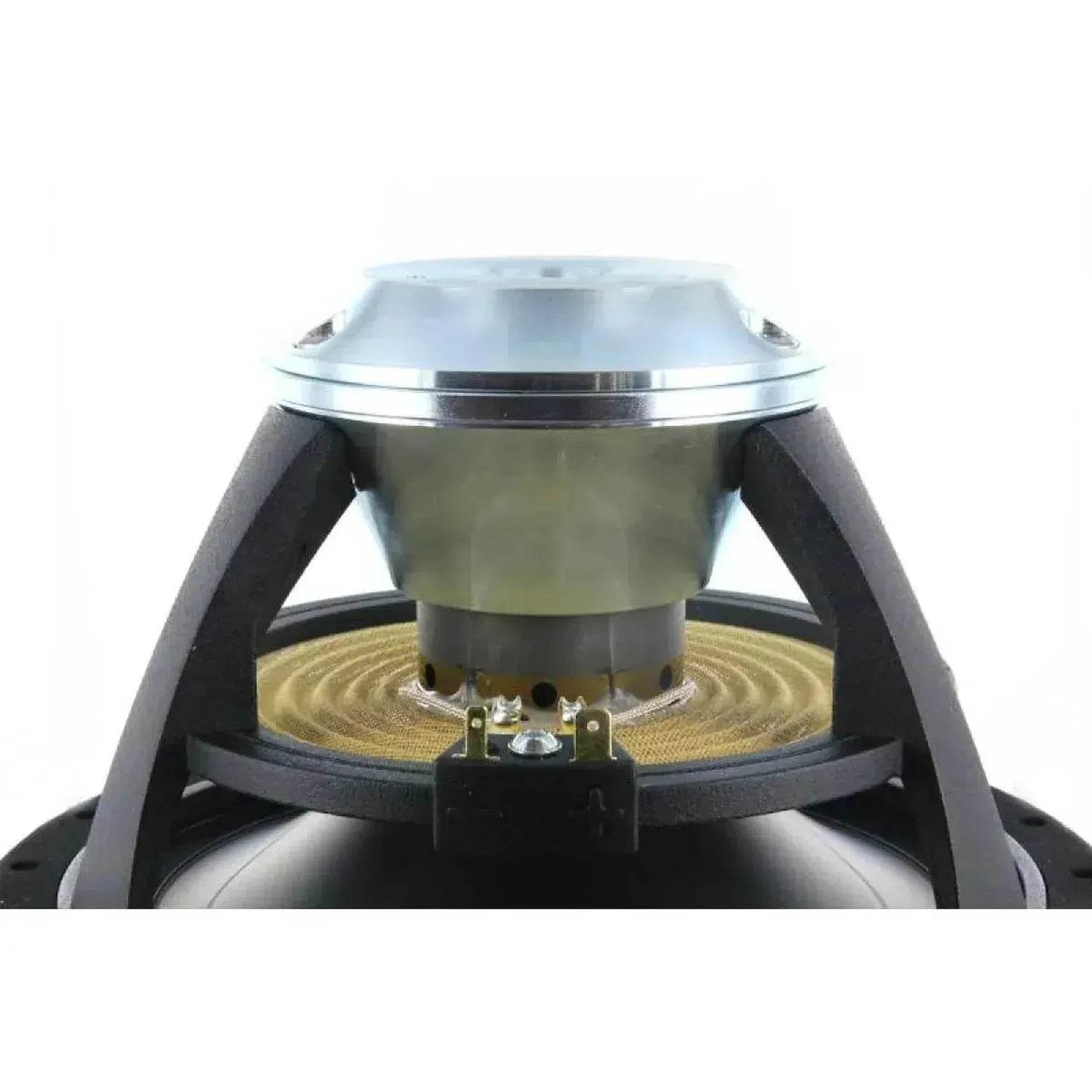

  • Underhung voice coil with neodymium drive
  • Patented aluminum diaphragm/cone
  • Low-loss linear suspension
  • Patented symmetrical drive (SD-3)
  • Exceptionally large linear excursion

    Specifications
    • Power handling (nominal/music) = 80/150 W
    • Frequency range = 30-2500 Hz
    • Resonance frequency fs = 32 Hz
    • Impedance R = 4 Ohm
    • Sound pressure level SPL = 85.5 dB (2.83V; 1m)
    • DC resistance Re = 5.9 Ohm
    • Force factor BL = 6 N/A
    • Voice coil inductance L = 0.41 mH
    • Effective diaphragm area Sd = 154 cm2
    • Moving mass including air load mms = 17 g
    • Equivalent volume Vas = 48.3 l
    • Free air total quality Qts = 0.28 (Qms=3.42, Qes=0.3)
    • Voice coil diameter = 42 mm
    • Linear excursion xlin = +/- 9 mm
    • Mounting diameter d = 158 mm
    • Outside diameter d = 184 mm
    • Mounting depth (not recessed) t = 105 mm

    Your benefits at Masori

    Scanspeak Illuminator 18WU/4747T00 Datasheet

    Open datasheet

    Frequently Asked Questions about Illuminator 18WU/4747T00

    Wie hoch ist der Frequenzbereich des Scanspeak Illuminator 18WU/4747T00?

    Der Scanspeak Illuminator 18WU/4747T00 bietet einen beeindruckenden Frequenzbereich von 30 bis 2500 Hz. Das bedeutet, dass der Tiefmitteltöner sowohl tiefe Bassfrequenzen als auch mittlere Frequenzen klar und präzise wiedergeben kann. Die patentierte Aluminium Membran, kombiniert mit der verlustarmen linearen Aufhängung, sorgt für eine optimierte Schallübertragung, was in einem detailreichen Sound resultiert. Die präzise Resonanzfrequenz von 32 Hz zielt darauf ab, Verzerrungen bei tiefen Frequenzen zu minimieren, was besonders bei komplexen Audiovorgängen signifikant ist. Diese technischen Merkmale machen diesen Lautsprecher extrem flexibel für anspruchsvolle Audioanwendungen.

    Welche Belastbarkeit hat der Scanspeak 6.5 Zoll Tiefmitteltöner?

    Der Scanspeak Illuminator 18WU/4747T00 ist für eine beeindruckende Belastbarkeit ausgelegt, die sowohl Nenn- als auch Musikleistung umfasst. Die Nennbelastbarkeit beträgt 80 Watt, während die Musikbelastbarkeit großzügige 150 Watt erreicht. Diese hohen Belastungswerte ermöglichen es dem Lautsprecher, auch intensive Musikpassagen mit hoher Belastung problemlos wiederzugeben. Die durchdachte Kombination der Unterhang-Schwingspule mit dem leistungsstarken Neodymantrieb unterstützt die lange Lebensdauer und Stabilität des Lautsprechers auch bei anhaltenden Volllastphasen. Wenn Du gerne dynamische, laute Musik hörst, ist dieser Lautsprecher bestens geeignet, um deinen Anforderungen gerecht zu werden.

    Welche Impedanz bietet der Illuminator 18WU/4747T00 für Audioanwendungen?

    Der Scanspeak Illuminator 18WU/4747T00 bietet eine Impedanz von 4 Ohm, was innerhalb der Audiobranche als Standardimpendanz für viele Lautsprecheranwendungen gilt. Diese Impedanz ist entscheidend, um den Lautsprecher mit den herkömmlichen Verstärkersystemen zu verwenden, da sie gewährleistet, dass ausreichend Strom für die Bewegung der Lautsprechermembran fließt, ohne dass es zu Überlastungen kommt. Der Gleichstromwiderstand Re des Lautsprechers liegt bei 5,9 Ohm, was auf eine effiziente elektrische Anbindung hinweist. Bei einer Leistungseingabe von 2,83 Volt auf einem Meter wurde ein Kennschalldruck von 85,5 dB gemessen, was darauf hinweist, dass der Lautsprecher in der Lage ist, auch bei niedrigeren Leistungswerten einen soliden Schalldruck zu erzeugen.

    Welche besonderen Merkmale hat die Membran des Scanspeak Illuminator?

    Die Membran des Scanspeak Illuminator 18WU/4747T00 steht im Zeichen von Innovation und Präzision. Hergestellt aus patentiertem Aluminium, bietet sie außergewöhnliche Stabilität bei minimalen Verzerrungen. Der symmetrische Antrieb (SD-3) verstärkt durch seine Konstruktion die Präzision und Ausgewogenheit in der Audiowiedergabe, während die verlustarme lineare Aufhängung die lineare Auslenkung maximiert. Die effektive Membranfläche Sd liegt bei 154 cm², was eine großflächige und gleichmäßig geregelte Klangverteilung ermöglicht. Diese technischen Details machen den Lautsprecher speziell für hochanspruchsvolle Audioanwendungen attraktiv, bei denen es auf eine exakte Klangwiedergabe ankommt.

    Welche Installationstipps gibt es für den Scanspeak Tiefmitteltöner?

    Beim Einbau des Scanspeak Illuminator 18WU/4747T00 solltest Du die Einbaumaße des Lautsprechers exakt beachten, um eine optimale Klangqualität zu gewährleisten. Der erforderliche Einbaudurchmesser liegt bei 158 mm, während der Außendurchmesser 184 mm misst. Die nicht eingefräste Einbautiefe beträgt 105 mm. Aufgrund dieser Spezifikationen ist es wichtig, zu prüfen, ob der Lautsprecher in das vorgesehene Gehäuse oder den vorgesehenen Platz passt, insbesondere bei begrenztem Raumangebot, wie es oft in Fahrzeugen der Fall ist. Achte auch darauf, dass die Anschlusskabel verlegt sind, ohne dabei mechanische Belastungen auf die Lautsprechertreiber zu verursachen. So bleibt die Audioleistung kompromisslos gut.

    Welche Klangvorteile bieten die Thiele/Small Parameter des Lautsprechers?

    Die Thiele/Small Parameter des Scanspeak Illuminator 18WU/4747T00 sind auf Hochleistung ausgelegt und bieten eine hervorragende Basis für präzise Berechnungen zur Gehäuseabstimmung. Die Gesamtgüte Qts liegt bei 0,28, was auf einen sehr kontrollierten, straffen Bassschub hinweist. Der Kraftfaktor BL von 6 N/A unterstützt die genaue Kontrolle der Membranbewegung, während das Äquivalentvolumen Vas mit 48,3 Litern bemerkenswert hoch ist und die Bassleistung im richtigen Gehäuse optimiert. Mit einer bewegten Masse inklusive Luftlast von 17 g steht einer schnellen Reaktion auf Audiosignale nichts im Wege, und die Schwingspuleninduktivität von 0,41 mH sorgt dafür, dass die Hochfrequenzkomponenten ebenfalls effizient gehandhabt werden.

    Welche Resonanzfrequenz hat der Scanspeak Illuminator 18WU/4747T00?

    Die Resonanzfrequenz des Scanspeak Illuminator 18WU/4747T00 ist auf 32 Hz eingestellt. Diese Frequenz ist entscheidend, da sie den Punkt kennzeichnet, an dem der Lautsprecher am wenigsten Leistung benötigt, um in Bewegung zu geraten. Eine niedrigere Resonanzfrequenz ist ein Zeichen dafür, dass der Lautsprecher in der Lage ist, tiefe Bassfrequenzen mit mehr Leichtigkeit und Präzision zu meistern, weil die mechanischen Eigenschaften des Systems optimal genutzt werden. In Kombination mit dem patentierten symmetrischen Antriebssystem (SD-3) sowie dem Neodymantrieb bietet diese niedrige Resonanzfrequenz die Möglichkeit einer unvergleichlichen Tiefenwirkung im Bassbereich.

    Wie effizient ist der Schallpegel des Scanspeak Lautsprechers?

    Der Schallpegel des Scanspeak Illuminator 18WU/4747T00 zeigt eine hohe Effizienz mit einem Kennschalldruckpegel von 85,5 dB bei einer Eingabe von 2,83 Volt auf einem Meter Abstand. Dies ist ein bemerkenswertes Niveau für einen 6,5-Zoll-Tiefmitteltöner, da es bedeutet, dass relativ wenig Leistung ausreicht, um den Lautsprecher auf einem angenehmen Lautstärkeniveau zu betreiben. Diese Effizienz wird durch die Kombination einer hochqualitativen Aluminium Membran und die fortschrittliche Technologie der Unterhang-Schwingspule sowie des Neodymantriebs erzielt. Diese Faktoren sorgen zusammen dafür, dass selbst bei geringer Verstärkerleistung hervorragende Klangergebnisse erzielt werden können.

    Was sind die Gehäuseanforderungen für den Scanspeak Illuminator?

    Um das volle Potenzial des Scanspeak Illuminator 18WU/4747T00 auszuschöpfen, ist es wichtig, ein geeignetes Lautsprechergehäuse zu verwenden, das die Parameter optimal nutzt. Die Freiluftgesamtgüte Qts von 0,28 legt nahe, dass ein geschlossener oder Bassreflexkonstruktion geeignet sein könnten, je nach gewünschtem Klangprofil. Mit einer äquivalenten Luftfeder von 48,3 Litern ist er in der Lage, ein relativ großes Gehäusevolumen zu verwenden, das tiefe Frequenzen mit verbessertem Sounddeckungsgrad ermöglicht. Diese Kombination gibt Dir die Freiheit, im Klangdesign flexibel zu sein und Deine Wünsche hinsichtlich Bassintensität und -klarheit zu erfüllen, indem Du die Gehäuseparameter entsprechend anpasst.

    Welche Kompatibilität bietet der 6.5 Zoll Tiefmitteltöner für verschiedene Car-Audio-Systeme?

    Der 6.5 Zoll Scanspeak Illuminator 18WU/4747T00 ist so konzipiert, dass er in eine Vielzahl von Car-Audio-Systemen integriert werden kann. Sein universeller Einbaudurchmesser von 158 mm und die Einbautiefe von 105 mm erlauben eine Anpassung an die meisten Standardplatzierungen in Fahrzeugen. Dies bedeutet, dass er relativ leicht an bestehende Lautsprecherstandorte in Autos angepasst werden kann. Die Impedanz von 4 Ohm sorgt dafür, dass der Lautsprecher mit den meisten Car-Audio-Verstärkern kompatibel ist. Bevor Du ihn einbaust, solltest Du sicherstellen, dass das vorgesehene Gehäuse oder der Platz diesen Abmessungen entspricht, um ein optimales Klangerlebnis zu gewährleisten.
