  3. Illuminator 18WU/4741T00
Scanspeak Illuminator 18WU/4741T00 6.5" (16.5cm) midrange driver
SKU:  SCAN0176
EAN:  4251950305349
80 Watt

Illuminator 18WU/4741T00

SKU:  SCAN0176
EAN:  4251950305349

Technical Highlights

  • Belastbarkeit von 80/150 W, Frequenzbereich 28-3500 Hz, 4 Ohm.
  • Unterhang-Schwingspule mit patentiertem SD-3 System, Neodymantrieb.
  • Sandwich-Papiermembran, verlustarme Aufhängung, 87,2 dB SPL.
  • More technical details
€799,00
€799,00 €799,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €66,58 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

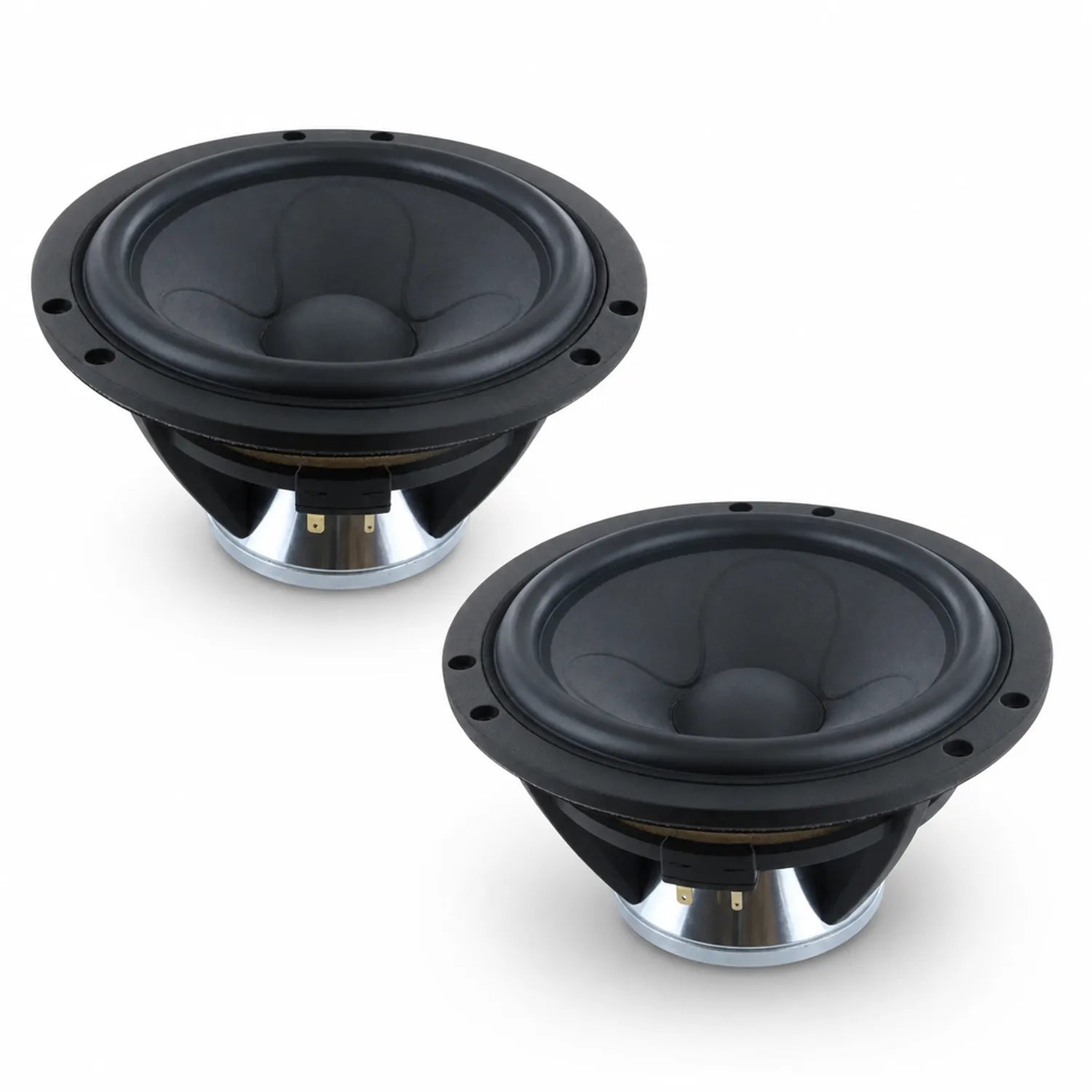

Two black Scanspeak Illuminator 18WU/4741T00 speaker drivers with metallic bases are positioned side by side on a white background.
€799,00
€799,00 €799,00

Illuminator 18WU/4741T00 by Scanspeak

The Illuminator 18WU/4741T00 from Scanspeak is a 6.5" (16,5cm) Mid-Woofer that impresses with its innovative technology. It features an exceptionally large linear displacement and a patented underhung voice coil system SD-3 with neodymium drive, ensuring minimal distortion. The special sandwich paper diaphragm/cone and low-loss linear suspension significantly improve sound quality. With a power handling of 80/150 W and a frequency range of 28-3500 Hz, the Mid-Woofer delivers excellent sound performance. The Illuminator is specifically designed for audio enthusiasts who value high-quality sound technology.

Features
  • 6.5" (17cm) Mid-Woofer
  • Underhung voice coil with neodymium drive
  • Patented sandwich paper diaphragm/cone
  • Low-loss linear suspension
  • Patented symmetrical drive (SD-3)
  • Exceptionally large linear displacement

    Data
    • Power handling (nominal/music) = 80/150 W
    • Frequency range = 28-3500 Hz
    • Resonance frequency fs = 30 Hz
    • Impedance R = 4 Ohm
    • Sound pressure level SPL = 87.2 dB (2.83V; 1m)
    • DC resistance Re = 3.2 Ohm
    • Force factor BL = 6 N/A
    • Voice coil inductance L = 0.5 mH
    • Effective diaphragm area Sd = 154 cm2
    • Moving mass incl. air load mms = 18.9 g
    • Equivalent volume Vas = 49.4 l
    • Free air total quality Qts = 0.29 (Qms=3.56, Qes=0.32)
    • Diameter of the voice coil = 42 mm
    • Linear displacement xlin = +/- 9 mm
    • Installation diameter d = 158 mm
    • Outer diameter d = 184 mm
    • Installation depth (not recessed) t = 105 mm

    Your benefits at Masori

    Scanspeak Illuminator 18WU/4741T00 Datasheet

    Open datasheet

    Frequently Asked Questions about Illuminator 18WU/4741T00

    Was zeichnet den Scanspeak Illuminator 18WU/4741T00 technisch aus?

    Der Scanspeak Illuminator 18WU/4741T00 ist ein 6,5 Zoll (16,5cm) Tiefmitteltöner, der mit einer patentierten Sandwich-Papiermembran sowie einem Unterhang-Schwingspulen-System und Neodym-Antrieb ausgestattet ist. Diese Kombination sorgt für minimalste Verzerrungen und gleichzeitig eine hervorragende Klangtreue. Besonders beeindruckend ist die außergewöhnlich große lineare Auslenkung bei einem Frequenzbereich von 28 bis 3500 Hz. Mit einer Belastbarkeit von 80/150 W ist dieser Lautsprecher für Audio-Enthusiasten ideal, die Wert auf präzise und hochwertige Soundtechnologie legen. Eine verlustarme lineare Aufhängung optimiert die Klangwiedergabe zusätzlich.

    Welche Leistung bietet der Scanspeak Illuminator 18WU/4741T00?

    Der Scanspeak Illuminator 18WU/4741T00 verfügt über eine Belastbarkeit von 80 W Nennleistung und 150 W Musikleistung, was bedeutet, dass er sowohl bei moderater als auch bei hoher Lautstärke eine konsistente und klare Audioausgabe liefert. Die Impedanz beträgt 4 Ohm, was ihn zu einem flexiblen Lautsprecher für verschiedene Audio-Setups macht. Darüber hinaus erreicht er einen Kennschalldruck von 87,2 dB bei 2,83V an einem Meter, was zu seiner kräftigen und präzisen Klangwiedergabe beiträgt. Diese Leistungsmerkmale sorgen für eine ausgezeichnete Ausgangsleistung und Soundqualität.

    Wie ist die Resonanzfrequenz des Scanspeak Illuminator 18WU/4741T00?

    Der Scanspeak Illuminator 18WU/4741T00 hat eine Resonanzfrequenz von 30 Hz. Diese tiefe Resonanzfrequenz ist ideal für die Wiedergabe von tiefen Bässen und fügt sich nahtlos in den Frequenzbereich von 28 bis 3500 Hz ein. Die präzise Konstruktion mit dem patentierten Unterhang-Schwingspulen-System schafft eine harmonische Klangwiedergabe über seine gesamte Bandbreite und minimiert Verzerrungen. Diese Resonanzfrequenz ist besonders interessant für Audio-Enthusiasten, die bassstarke Klänge bevorzugen und besonderen Wert auf eine originalgetreue Wiedergabe legen.

    Welche Technologien verwendet der Scanspeak Illuminator 18WU/4741T00 für höchste Klangqualität?

    Der Scanspeak Illuminator 18WU/4741T00 kombiniert mehrere innovative Technologien, um höchste Klangqualität zu ermöglichen. Ein einzigartiges Merkmal ist die patentierte Sandwich-Papiermembran, die eine klare und verzerrungsfreie Klangwiedergabe sicherstellt. Ergänzt wird dies durch das Unterhang-Schwingspulen-System mit Neodym-Antrieb, das dazu beiträgt, Verzerrungen zu minimieren und gleichzeitig eine außergewöhnlich große lineare Auslenkung zu garantieren. Diese technischen Merkmale zusammen mit der verlustarmen linearen Aufhängung ermöglichen eine genaue und authentische Klangreproduktion, die selbst anspruchsvolle Audiophile überzeugen wird.

    Wie sind die Abmessungen des Scanspeak Illuminator 18WU/4741T00?

    Der Scanspeak Illuminator 18WU/4741T00 hat spezifische Einbauabmessungen, die beachtet werden müssen: Der Einbaudurchmesser beträgt 158 mm, der Außendurchmesser liegt bei 184 mm, und die Einbautiefe (nicht eingefräst) ist 105 mm. Diese Maße sorgen dafür, dass der Lautsprecher flexibel in verschiedenen Boxendesigns integriert werden kann. Bei der Installation sollte beachtet werden, dass die Maße präzise eingehalten werden, um die optimale Funktion und Klangqualität des Lautsprechers zu gewährleisten. Für die Installation ist es entscheidend, dies zu berücksichtigen, um Raum für die lineare Auslenkung zu schaffen.

    Kann der Scanspeak Illuminator 18WU/4741T00 mit verschiedenen Car-Audio-Systemen kompatibel sein?

    Der Scanspeak Illuminator 18WU/4741T00 wird aufgrund seiner 4 Ohm Impedanz und des flexiblen Einbaudurchmessers von 158 mm mit einer Vielzahl von Car-Audio-Systemen kompatibel sein. Dennoch sollte vor der Installation in ein Fahrzeug-Setup sichergestellt werden, dass Platz und Gehäuse berücksichtigt werden können, um den Einbau effektiv durchzuführen. Der αußendurchmesser von 184 mm und die Einbautiefe von 105 mm sind entscheidend für die Kompatibilität mit verschiedenen Fahrzeugtypen. Solche Maße sind typisch für viele Auto-Installationen, dennoch stets die Fahrzeuganleitung prüfen.

    Welche spezifischen Parameter beeinflussen die Klangqualität des Scanspeak Illuminator 18WU/4741T00?

    Der Scanspeak Illuminator 18WU/4741T00 erreicht durch seine ausgewählten Thiele Small Parameter eine herausragende Klangqualität: Die Freiluftgesamtgüte Qts von 0,29 sorgt zusammen mit einem Kraftfaktor BL von 6 N/A und der Schwingspuleninduktivität L von 0,5 mH für eine präzise und dynamische Basswiedergabe. Der Gleichstromwiderstand Re liegt bei 3,2 Ohm, was zum Gleichgewicht zwischen Verstärkersteuerung und Lautsprecherbewegung beiträgt. Kombiniert mit einem effektiven Membranfläche Sd von 154 cm² werden diese Parameter den Frequenzgang und die Reaktionszeit des Treibers entscheidend beeinflussen.

    Welche Rolle spielt der patentierte symmetrische Antrieb (SD-3) im Scanspeak Illuminator 18WU/4741T00?

    Der symmetrische Antrieb (SD-3) im Scanspeak Illuminator 18WU/4741T00 spielt eine wichtige Rolle im Klangdesign des Lautsprechers. Durch den Einsatz dieses patentierten Antriebs wird ein besonders lineares Magnetfeld erzeugt, das die Schwingspule symmetrisch und effizient bewegt. Dies minimiert Verzerrungen und verbessert die Gesamtdynamik der Audiowiedergabe. Der SD-3 Antrieb arbeitet in Kombination mit der Sandwich-Papiermembran, um eine homogene Schallausbreitung zu ermöglichen. Diese Technologie ist besonders relevant für Feindynamik und Klangreinheit bei hochwertigen Audiowiedergabesystemen.

    Was beschreibt die außergewöhnlich große lineare Auslenkung beim Scanspeak Illuminator 18WU/4741T00?

    Der Scanspeak Illuminator 18WU/4741T00 besitzt eine außergewöhnlich große lineare Auslenkung von +/- 9 mm. Diese Fähigkeit ist entscheidend für die Tieftonwiedergabe, da größere Auslenkungen mehr Luft bewegen und so für eine satten und vollen Bassklang sorgen. Dies wird durch das Zusammenspiel von Neodym-Antrieb und Unterhang-Schwingspule erreicht. Die lineare Auslenkung spielt eine wesentliche Rolle in der minimalen Verzerrung und definierten Klangabbildung bei hohen Lautstärken.

    Wie beeinflusst die Verlustarme lineare Aufhängung die Leistung des Scanspeak Illuminator 18WU/4741T00?

    Die verlustarme lineare Aufhängung im Scanspeak Illuminator 18WU/4741T00 trägt signifikant zur musikalischen Präzision und Langlebigkeit des Lautsprechers bei. Diese Aufhängung minimiert mechanische Verluste und ermöglicht der Membran eine präzisere Bewegung, die für herausragende Klangtreue erforderlich ist. Gerade bei hohen Lautstärken bleibt der Lautsprecher linear und kontrolliert. Die linear arbeitende Aufhängung ermöglicht eine umfangreiche Auslenkung ohne die Klangintegrität zu beeinträchtigen, was für Audio-Enthusiasten mit hohen Ansprüchen an Detail und Vitalität im Klangbild von zentraler Bedeutung ist.
