  3. Illuminator 15WU/4741T00
Scanspeak Illuminator 15WU/4741T00 5" (13cm) midrange driver
SKU:  SCAN0174
EAN:  4251950305363
80 Watt

Illuminator 15WU/4741T00

SKU:  SCAN0174
EAN:  4251950305363

Technical Highlights

  • Leistung 80/150 W, Impedanz 4 Ohm, Frequenz 30-3500 Hz.
  • Resonanzfrequenz 34 Hz, Kraftfaktor 6 N/A, 9 mm Auslenkung.
  • Membranfläche 92 cm², Schwingspule 42 mm, SPL 85,9 dB.
  • More technical details
€739,00
€739,00 €739,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €61,58 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

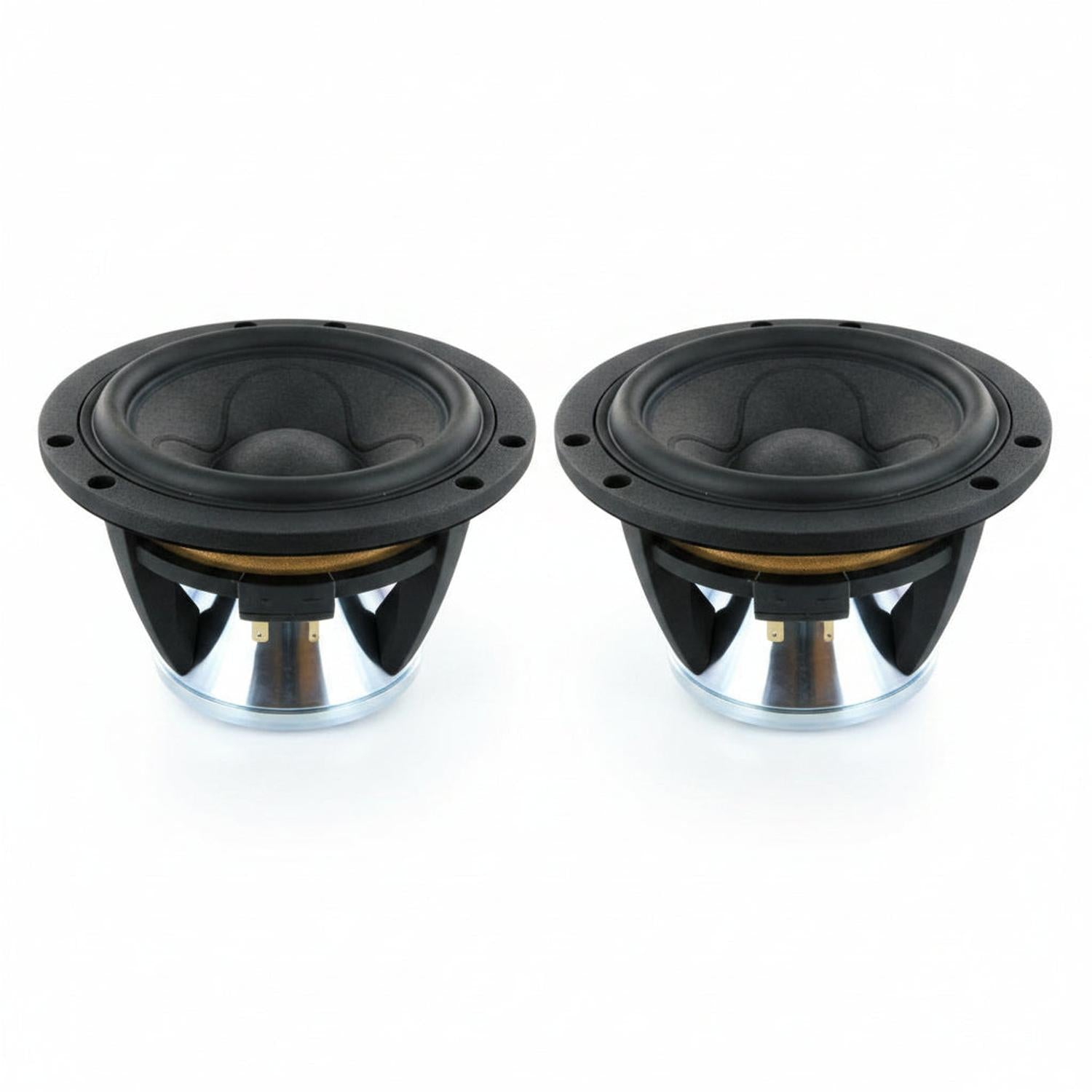

Two Scanspeak Illuminator 15WU/4741T00 black and silver speaker drivers are side by side on a white background.
€739,00
€739,00 €739,00

Illuminator 15WU/4741T00 by Scanspeak

The Illuminator 15WU/4741T00 from Scanspeak is a 5" (13cm) Mid-Woofer that impresses with its advanced technology. Equipped with an underhung voice coil and a neodymium drive, this speaker effectively minimizes distortion. Its patented sandwich paper diaphragm ensures low-loss linear displacement. With an exceptionally large linear displacement, it offers precise audio performance. Additional features include a power handling of 80/150 W, a frequency range of 30-3500 Hz, and a resonance frequency of 34 Hz. The Illuminator is thus ideal for demanding sound projects.

Features
  • 5.25" (14cm) Mid-Woofer
  • Underhung voice coil with neodymium drive
  • Patented sandwich paper diaphragm/cone
  • Low-loss linear suspension
  • Patented symmetrical drive (SD-3)
  • Exceptionally large linear displacement

    Data
    • Power handling (nominal/music) = 80/150 W
    • Frequency range = 30-3500 Hz
    • Resonance frequency fs = 34 Hz
    • Impedance R = 4 Ohm
    • Sound pressure level SPL = 85.9 dB (2.83V; 1m)
    • DC resistance Re = 3.2 Ohm
    • Force factor BL = 6 N/A
    • Voice coil inductance L = 0.5 mH
    • Effective diaphragm area Sd = 92 cm2
    • Moving mass incl. air load mms = 13 g
    • Equivalent volume Vas = 20.1 l
    • Free air total quality Qts = 0.23 (Qms=3.47, Qes=0.25)
    • Diameter of the voice coil = 42 mm
    • Linear displacement xlin = +/- 9 mm
    • Installation diameter d = 123 mm
    • Outer diameter d = 149 mm
    • Installation depth (not recessed) t = 97.5 mm

    Your benefits at Masori

    Scanspeak Illuminator 15WU/4741T00 Datasheet

    Open datasheet

    Frequently Asked Questions about Illuminator 15WU/4741T00

    Was sind die wichtigsten technischen Merkmale des Illuminator 15WU/4741T00?

    Der Illuminator 15WU/4741T00 von Scanspeak bietet eine hervorragende Kombination aus Technologie und Leistung. Zu den bemerkenswerten technischen Merkmalen zählen die patentierte Sandwich-Papier-Membran und das symmetrische Antriebssystem (SD-3). Ein Neodymantrieb sowie eine Unterhang-Schwingspule minimieren Verzerrungen, während die lineare Auslenkung außergewöhnliche Audioqualität ermöglicht. Mit einer Belastbarkeit von 80/150 W und einem Frequenzbereich von 30 bis 3500 Hz, wird eine präzise und detailreiche Leistung sichergestellt. Die effektive Membranfläche von 92 cm², gepaart mit einer linearen Auslenkung von +/- 9 mm, bietet umfassende Kontrolle über das Klangbild.

    Welchen Frequenzbereich deckt der Illuminator 15WU/4741T00 ab?

    Der Illuminator 15WU/4741T00 ist in der Lage, einen weiten Frequenzbereich von 30 Hz bis 3500 Hz abzudecken. Dies macht ihn zu einer ausgezeichneten Wahl sowohl für tiefe als auch für hohe Töne. Die Resonanzfrequenz bei 34 Hz ermöglicht es, tiefere Frequenzen präzise wiederzugeben. Besonders bei Projekten, die eine breite Palette von Frequenzen erfordern, zeigt dieser Lautsprecher seine Fähigkeiten. Seine Belastbarkeit von bis zu 150 W sorgt zudem dafür, dass kein Detail verloren geht, wenn die Musik laut abgespielt wird.

    Wie wirkt sich die Unterhang-Schwingspule auf die Leistung des Lautsprechers aus?

    Die Unterhang-Schwingspule in Verbindung mit dem Neodymantrieb des Illuminator 15WU/4741T00 ist entscheidend für die Verzerrungsminimierung und die präzise Audioleistung. Durch dieses Design bleibt die Schwingspule auch bei maximaler Auslenkung stets im Magnetfeld zentriert, was eine konstante Kraft auf die Membran und somit eine klarere Klangwiedergabe sicherstellt. Besonders für hochpräzise Anwendungen ist diese Technologie von Vorteil, da sie Verzerrungen reduziert und die linearität auch bei hohen Lautstärken wahrt. Dies gewährleistet einen reinen, unverfälschten Klang.

    Welche Vorteile bietet die patentierte Sandwich-Papier-Membran des Illuminator 15WU/4741T00?

    Die patentierte Sandwich-Papier-Membran des Illuminator 15WU/4741T00 kombiniert Steifigkeit und Dämpfung in optimaler Weise, was zu einer verlustarmen und linearen Auslenkung führt. Diese spezielle Membranstruktur ermöglicht eine schnelle und präzise Reaktion auf Audiosignale, was insbesondere für Musikliebhaber, die auf detaillierte Klangwiedergabe Wert legen, von Bedeutung ist. Der robuste Aufbau der Membran reduziert unerwünschte Resonanzeffekte, während gleichzeitig die dynamische Wiedergabe in allen Frequenzbereichen, von tiefen bis hohen Tönen, gewährleistet bleibt.

    Wie beeinflusst die lineare Auslenkung von +/- 9 mm die Klangqualität?

    Die lineare Auslenkung von +/- 9 mm des Illuminator 15WU/4741T00 ist wesentlich für seine außergewöhnliche Leistung, insbesondere bei tieferen Frequenzen. Diese ausgiebige Membranbewegung sorgt dafür, dass auch bei hohen Lautstärken der Klang unverzerrt bleibt und die volle Dynamik des Audiosignals ausgekostet wird. Für Audioanwendungen, die hohe Leistung und Präzision erfordern, ist diese Eigenschaft von essenzieller Bedeutung. Die Kombination aus linearer Auslenkung und anderen technischen Merkmalen wie der Unterhang-Schwingspule trägt zur Gesamtqualität des Lautsprechers bei und macht ihn zu einer idealen Wahl für anspruchsvolle Klangprojekte.

    Welche Einbauabmessungen hat der Illuminator 15WU/4741T00?

    Der Einbau des Illuminator 15WU/4741T00 erfordert eine präzise Planung aufgrund seiner spezifischen Einbauabmessungen. Der Einbaudurchmesser beträgt 123 mm, was in bestehenden Gehäusen oder Schallwänden berücksichtigt werden muss. Der Außendurchmesser ist mit 149 mm beziffert, während die Einbautiefe 97,5 mm beträgt. Diese Maße tragen zu einem passgenauen Einbau bei und müssen in der Vorbereitung berücksichtigt werden, um einen optimalen Sitz und damit eine einwandfreie Funktionalität des Lautsprechers sicherzustellen.

    Was bedeutet der Kennschalldruck von 85,9 dB beim Illuminator 15WU/4741T00?

    Ein Kennschalldruck von 85,9 dB bedeutet, dass der Illuminator 15WU/4741T00 bei einer Spannung von 2,83 V in 1 Meter Entfernung diese Lautstärke erzeugen kann. Diese Angabe ist entscheidend für die Einschätzung der Effizienz des Lautsprechers. In der Praxis bedeutet dies, dass der Lautsprecher genügend Schalldruck erzeugen kann, um auch in größeren Räumen gut gehört zu werden, ohne dass extrem hohe Verstärkerleistungen erforderlich sind. Die Kombination mit der geringen Gesamtgüte Qts von 0,23 sorgt für eine effiziente und akkurate Wiedergabe des Audiospektrums.

    Welche Rolle spielt die Schwingspuleninduktivität von 0,5 mH?

    Die Schwingspuleninduktivität von 0,5 mH ist ein kritischer Wert für die Leistung des Illuminator 15WU/4741T00, da sie beeinflusst, wie der Lautsprecher Höhen und Übergangsfrequenzen verarbeitet. Eine niedrige Induktivität bedeutet, dass die Schwingspule schnell reagieren kann und somit die Wiedergabe von hohen Frequenzen verbessert wird. Dies verringert die Möglichkeit von Verzögerungen oder Verfälschungen, insbesondere im mittleren bis hohen Frequenzbereich. Die Induktivität ist daher besonders relevant für Anwendungen, die eine präzise und reaktionsschnelle Klangaufnahme und -wiedergabe erfordern.

    Wie lässt sich der Illuminator 15WU/4741T00 in ein bestehendes Audiosystem integrieren?

    Für die Integration des Illuminator 15WU/4741T00 in ein bestehendes Audiosystem sind insbesondere die technischen Spezifikationen wie Impedanz und Belastbarkeit relevant. Mit einer Impedanz von 4 Ohm eignet sich der Lautsprecher für viele handelsübliche Verstärker, die eine solche Impedanz unterstützen. Die Nennbelastbarkeit von 80 W, mit einer maximalen Belastbarkeit von 150 W, erlaubt den Einsatz in leistungsstarken Audiosystemen. Wichtige Einbauparameter, wie der Einbaudurchmesser von 123 mm und die Einbautiefe von 97,5 mm, müssen im Vorfeld präzise geplant werden, um eine nahtlose Integration zu gewährleisten.

    Erfüllt der Illuminator 15WU/4741T00 die Anforderungen für ein High-End Audioprojekt?

    Der Illuminator 15WU/4741T00 erfüllt durch seine vielen technischen Feinheiten zweifellos die Anforderungen für High-End Audioprojekte. Die Kombination aus einer leistungsstarken Unterhang-Schwingspule mit Neodymantrieb, der patentierten Sandwich-Papier-Membran und einer exzellenten linearen Auslenkung liefert herausragende Klangtreue und Klarheit. Die Resonanzfrequenz von 34 Hz und der Frequenzbereich von 30-3500 Hz gewährleisten, dass sowohl tiefe als auch hohe Töne mit Präzision wiedergegeben werden. Zusammen mit der stabilen Belastbarkeit und der Gesamtkonstruktion ist dieser Tieftöner eine ausgezeichnete Wahl für audiophile Anwendungen wie im Studio oder bei ambitionierten Heimprojekten.
