  3. Illuminator 18WU/8741T00

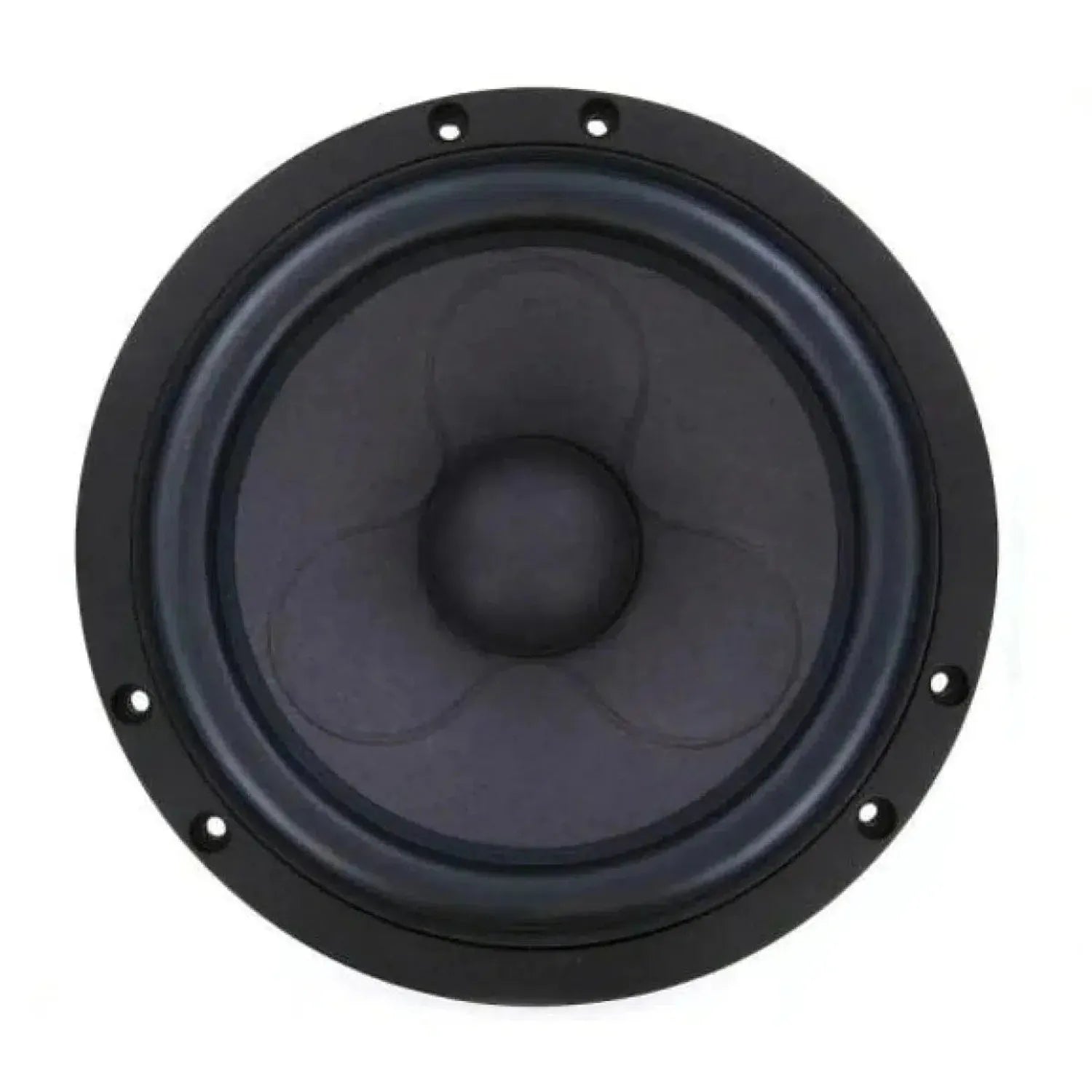

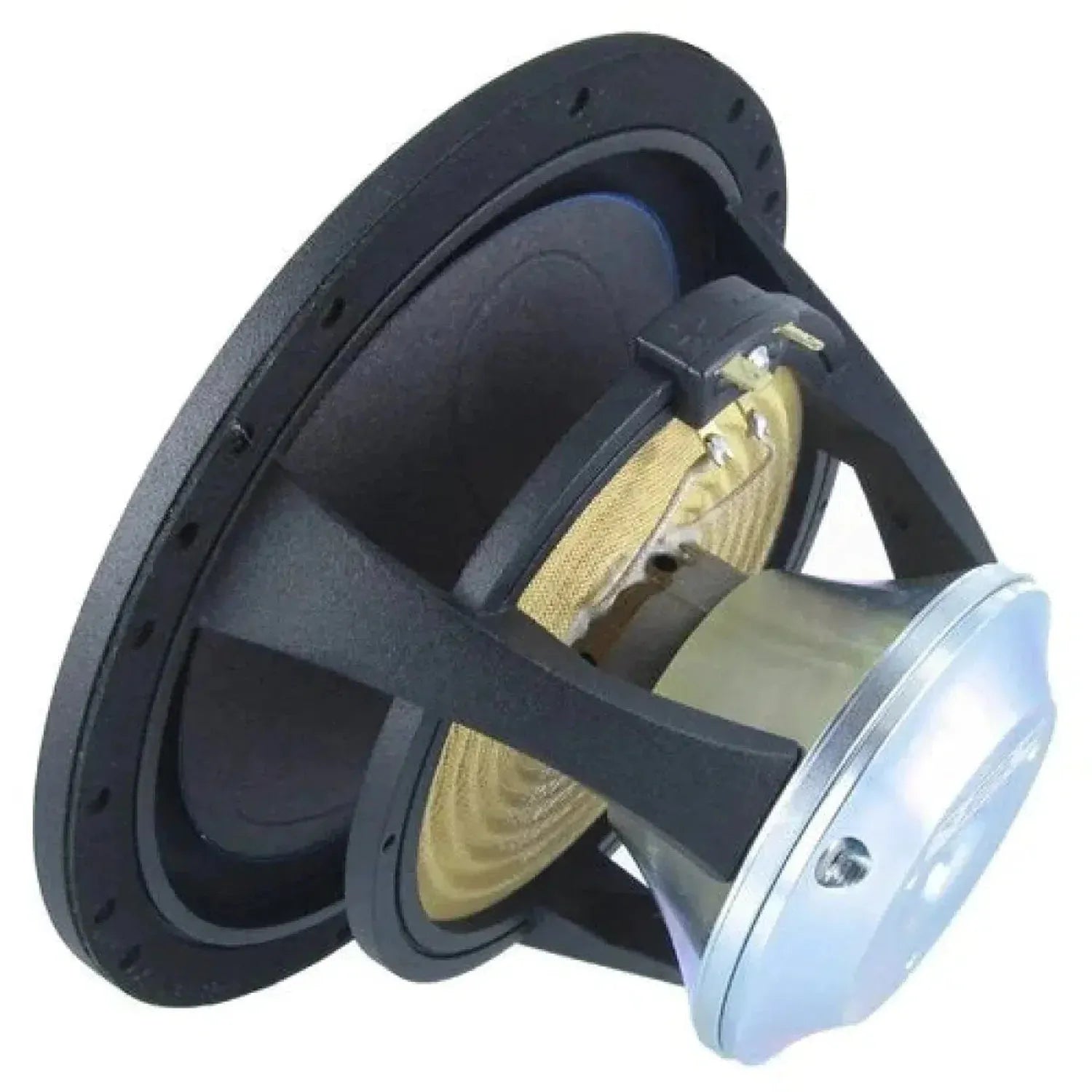

Scanspeak Illuminator 18WU/8741T00 6.5" (16.5cm) midrange driver
SKU:  SCAN0177
EAN:  4251950305332
80 Watt

Illuminator 18WU/8741T00

SKU:  SCAN0177
EAN:  4251950305332

Technical Highlights

  • Leistung 80/150 W, Impedanz 8 Ohm, Frequenzbereich 28-3500 Hz.
  • Schwingspule 42 mm, Neodymantrieb, Auslenkung +/9 mm.
  • Membranfläche 154 cm², Resonanzfrequenz 31 Hz, SPL 85,4 dB.
  • More technical details
€739,00
€739,00 €739,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €61,58 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

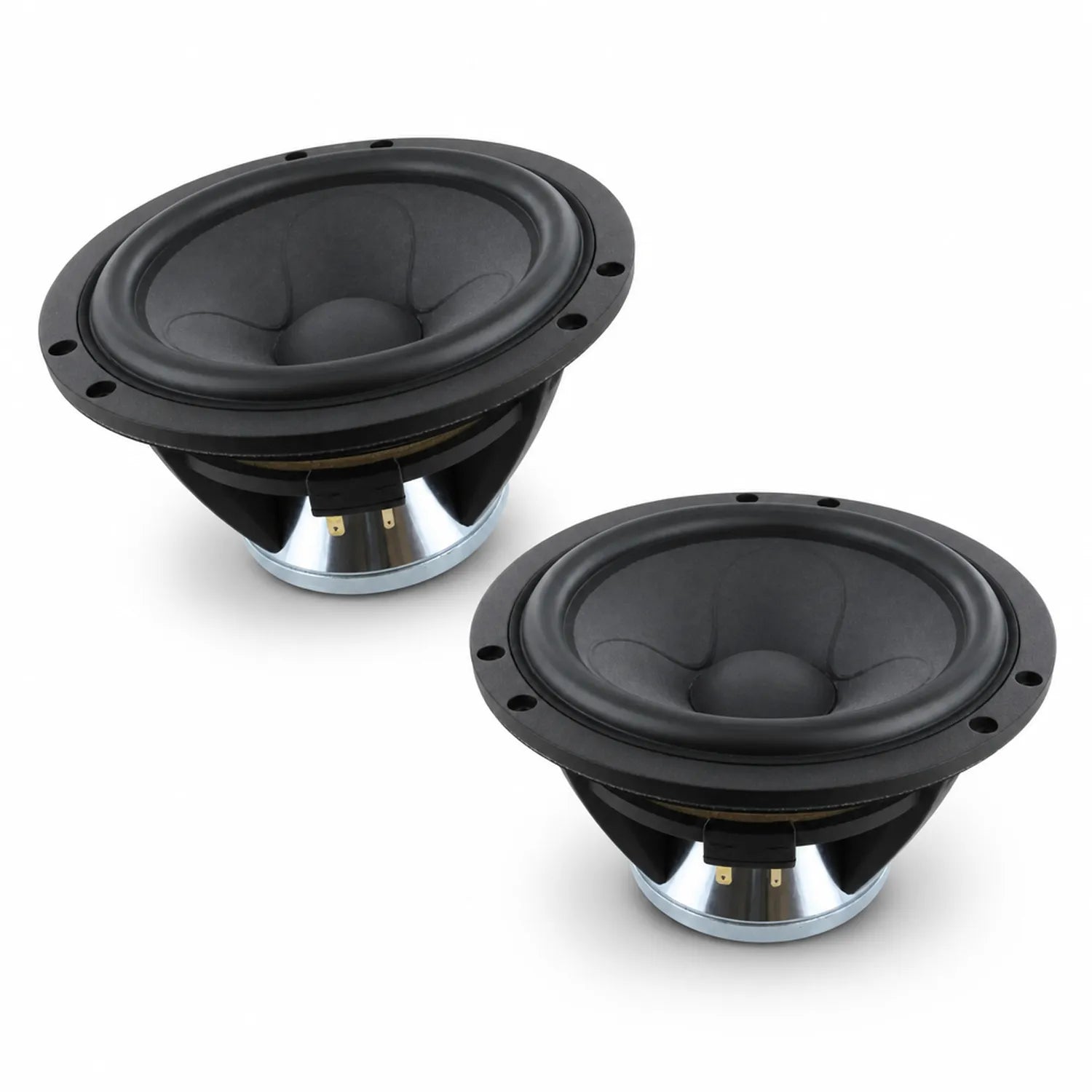

Two black and silver Scanspeak Illuminator 18WU/8741T00 speakers with Tiefmitteltöner rest on a white surface, angled to show their round cones and mounting rims.
€739,00
€739,00 €739,00

Illuminator 18WU/8741T00 by Scanspeak

The Illuminator 18WU/8741T00 from Scanspeak is a 6.5" (16.5 cm) mid-woofer that stands out due to its advanced technology. With a patented underhung voice coil and a neodymium drive, it offers an exceptionally large linear displacement. Additionally, the mid-woofer impresses with low distortion reproduction thanks to copper caps and a low-loss linear suspension. Other features of the model include a power handling of 80/150 W and a frequency range of 28-3500 Hz. The symmetrical drive technology (SD-3) and the effective diaphragm area of 154 cm² complete the overall package.

Features
  • 6.5" (17cm) mid-woofer
  • Underhung voice coil with neodymium drive
  • Patented sandwich paper membrane/cone
  • Low-loss linear suspension
  • Patented symmetrical drive (SD-3)
  • Exceptionally large linear displacement

    Data
    • Power handling (rated/music) = 80/150 W
    • Frequency range = 28-3500 Hz
    • Resonance frequency fs = 31 Hz
    • Impedance R = 8 Ohm
    • Reference sound pressure SPL = 85.4 dB (2.83V; 1m)
    • DC resistance Re = 5.9 Ohm
    • Force factor BL = 7.5 N/A
    • Voice coil inductance L = 0.41 mH
    • Effective diaphragm area Sd = 154 cm2
    • Moving mass incl. air load mms = 18 g
    • Equivalent volume Vas = 48.6 l
    • Free air total quality Qts = 0.33 (Qms=3.51, Qes=0.37)
    • Diameter of the voice coil = 42 mm
    • Linear displacement xlin = +/- 9 mm
    • Installation diameter d = 158 mm
    • Outer diameter d = 184 mm
    • Installation depth (not recessed) t = 105 mm

    Your benefits at Masori

    Scanspeak Illuminator 18WU/8741T00 Datasheet

    Open datasheet

    Frequently Asked Questions about Illuminator 18WU/8741T00

    Welche Leistungsdaten hat der Scanspeak Illuminator 18WU/8741T00?

    Der Scanspeak Illuminator 18WU/8741T00 bietet eine beeindruckende Belastbarkeit von 80 Watt Nenn- und 150 Watt Musikleistung. Sein Frequenzbereich erstreckt sich von 28 Hz bis 3500 Hz, was eine breite Palette an Tönen abdeckt. Die Resonanzfrequenz liegt bei 31 Hz, während der Kennschalldruckpegel bei 85,4 dB (gemessen bei 2,83V und 1m Abstand) liegt. Der Kraftfaktor BL beträgt 7,5 N/A, was zusammen mit der Schwingspuleninduktivität von 0,41 mH die Effizienz des Antriebs untermauert. Auch die effektive Membranfläche von 154 cm² trägt zur hervorragenden Klangwiedergabe bei.

    Wie beeinflusst der Neodymantrieb des Scanspeak Lautsprechers die Leistung?

    Der Neodymantrieb des Scanspeak Illuminator 18WU/8741T00 ist entscheidend für die herausragende Performance. Durch die kompakte und starke Magnetstruktur des Neodyms wird eine höhere Antriebskraft erzielt, die es dem Tiefmitteltöner erlaubt, eine außergewöhnlich große lineare Auslenkung von +/- 9 mm zu erreichen. Dies verbessert die Basswiedergabe und sorgt für weniger Verzerrungen. Unterstützt durch die patentierte Unterhang-Schwingspule wird ein präziserer und kontrollierterer Antrieb des Konus ermöglicht, was direkt zu einer höheren Klanggenauigkeit führt.

    Welche Vorteile bietet die patentierte Sandwich-Papier Membran des Scanspeak 18WU/8741T00?

    Die patentierte Sandwich-Papier Membran des Scanspeak 18WU/8741T00 ist ein wesentlicher Bestandteil für die exzellente Klangqualität. Diese Konstruktion kombiniert Leichtigkeit mit Steifigkeit, was eine verbesserte Kontrolle der Membranbewegung ermöglicht. Dadurch wird eine höhere Frequenzgenauigkeit erreicht, besonders im unteren und mittleren Frequenzbereich. Die spezielle Struktur minimiert unerwünschte Resonanzen und sorgt somit für einen klaren und natürlichen Klang. Unterstützt durch die symmetrische Antriebstechnik (SD-3) werden Linearisierungseffekte maximiert und der Wirkungsgrad des Lautsprechers optimiert.

    Was bedeutet die symmetrische Antriebstechnik (SD-3) beim Scanspeak Illuminator?

    Die symmetrische Antriebstechnik (SD-3) im Scanspeak Illuminator 18WU/8741T00 verbessert die lineare Bewegung der Schwingspule erheblich. Diese Technik sorgt dafür, dass die mechanischen und elektrodynamischen Kräfte gleichmäßig verteilt sind, was zu einer Reduzierung von Verzerrungen führt. Dadurch werden präzisere Klangreproduktionen in allen Frequenzbereichen ermöglicht. In Verbindung mit dem Neodymantrieb und der effizienten Aufhängung bietet der SD-3 Antrieb eine überlegene Kontrolle über die Membranbewegung, was sich in einem klar definierten Klangbild widerspiegelt.

    Wie beeinflusst die verlustarme lineare Aufhängung die Klangqualität des Scanspeak Lautsprechers?

    Die verlustarme lineare Aufhängung des Scanspeak 18WU/8741T00 spielt eine wesentliche Rolle bei der Klangwiedergabe, indem sie ungewollte Verluste in der Membranbewegung minimiert. Dies ermöglicht eine effizientere Umwandlung von elektrischer Energie in akustische Leistung. Die Aufhängung gewährleistet eine stabile und präzise Bewegung der Membran, besonders bei hohen Lautstärken, was den dynamischen Bereich des Lautsprechers erweitert. In Kombination mit der patentierten Sandwich-Papier Membran und der Neodymantrieb-Technologie wird eine konsistente und hochwertige Klangqualität über den gesamten Frequenzbereich erzielt.

    Welche Einbaumaße hat der Scanspeak Illuminator 18WU/8741T00?

    Der Scanspeak Illuminator 18WU/8741T00 erfordert eine präzise Installationsplanung aufgrund seiner spezifischen Abmessungen. Der Einbaudurchmesser beträgt 158 mm, während der Außendurchmesser bei 184 mm liegt. Für die Einbautiefe werden 105 mm benötigt, wobei keine Vertiefung erforderlich ist. Diese Maße sind entscheidend, um eine optimale Platzierung und Integration des Lautsprechers zu gewährleisten, insbesondere in spezifischen Lautsprechergehäusen oder begrenzten Raumverhältnissen. Die genaue Einhaltung dieser Abmessungen stellt sicher, dass der Lautsprecher seine vollständige Leistungsfähigkeit entfalten kann.

    Welche technischen Parameter definieren die Bassleistung des Scanspeak 18WU/8741T00?

    Die Bassleistung des Scanspeak 18WU/8741T00 wird durch mehrere technische Parameter definiert. Die Bewegte Masse inklusive Luftlast beträgt 18 g, was in Verbindung mit der effektiven Membranfläche von 154 cm² eine erhebliche Bassproduktion ermöglicht. Mit einem äquivalenten Volumen Vas von 48,6 l und einer Freiluftgesamtgüte Qts von 0,33 werden ideale Bedingungen für tiefen und satten Bass geschaffen. Die kraftvolle Resonanzfrequenz von 31 Hz ergänzt dies und unterstützt zusammen mit dem starken Neodymantrieb eine präzise Wiedergabe der Bassfrequenzen.

    Welche Rolle spielt der Gleichstromwiderstand beim Scanspeak Illuminator?

    Der Gleichstromwiderstand (Re) des Scanspeak Illuminator 18WU/8741T00 beträgt 5,9 Ohm und spielt eine wichtige Rolle bei der Anpassung des Lautsprechers an verschiedene Verstärkertypen. Ein ausgewogener Widerstandswert wie dieser sorgt dafür, dass der Lautsprecher eine effiziente Energieübertragung von der Stromquelle erhält. Dies fördert die allgemeine Akustikleistung und sorgt für eine stabile und konsistente Wiedergabequalität. Zusammen mit der Schwingspuleninduktivität von 0,41 mH wird ein ausgewogenes Klangprofil bereitgestellt.

    Welche Thiele-Small-Parameter sind für den Scanspeak 18WU/8741T00 relevant?

    Für den Scanspeak 18WU/8741T00 sind die Thiele-Small-Parameter von entscheidender Bedeutung, um das Verhalten des Lautsprechers in geschlossenen oder offenen Gehäusen zu verstehen. Der Freiluftgesamtgütewert Qts ist 0,33, was eine gute Balance zwischen Bass-Tiefe und Wiedergabegeschwindigkeit ermöglicht. Der äquivalente Volumen Vas von 48,6 l beeinflusst, welches Gehäusevolumen für die optimale Basswiedergabe benötigt wird. Die Resonanzfrequenz fs liegt bei 31 Hz, was eine Grundlage für tiefgehenden Bass bedeutet. Diese Parameter sind essentiell für die Abstimmung des Lautsprechers in verschiedenen akustischen Umgebungen.

    Wie lässt sich die Impedanz des Scanspeak 18WU/8741T00 nutzen?

    Die Impedanz des Scanspeak 18WU/8741T00 liegt bei 8 Ohm, was die Kompatibilität mit vielen Hi-Fi-Systemen und Verstärkern ermöglicht. Ein korrekt abgestimmter Verstärker sorgt dafür, dass die Lautsprecher in ihrem optimalen Betriebszustand arbeiten. Durch die Anpassung der Impedanz kannst du Verzerrungen minimieren und die Klangqualität maximieren. In Fällen, in denen mehrere Lautsprecher parallel geschaltet werden, muss der Gesamtwiderstand berücksichtigt werden, um die Leistungsanforderungen des Verstärkers zu erfüllen und Schutzmaßnahmen zu gewährleisten.
