  3. Illuminator 12MU/4731T00

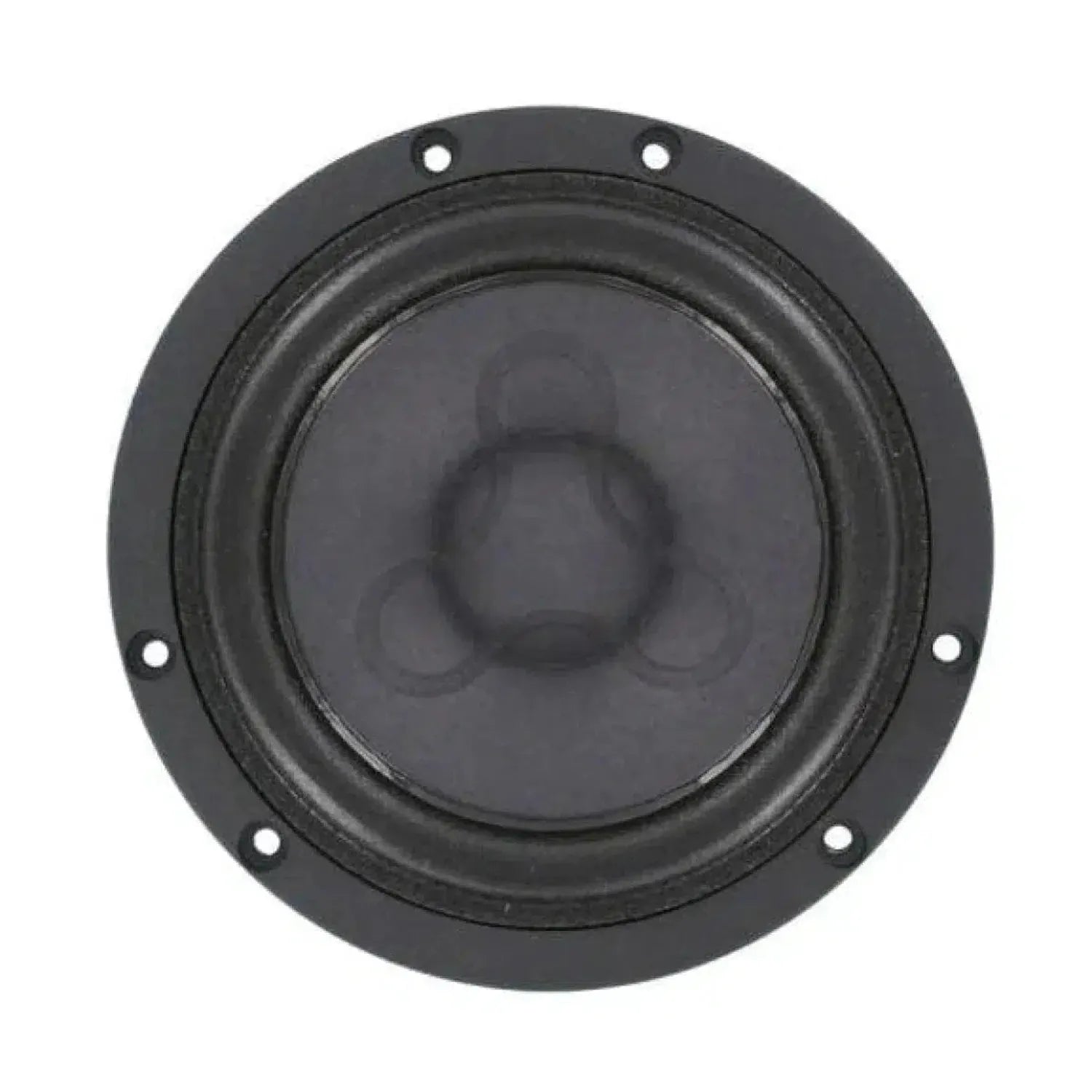

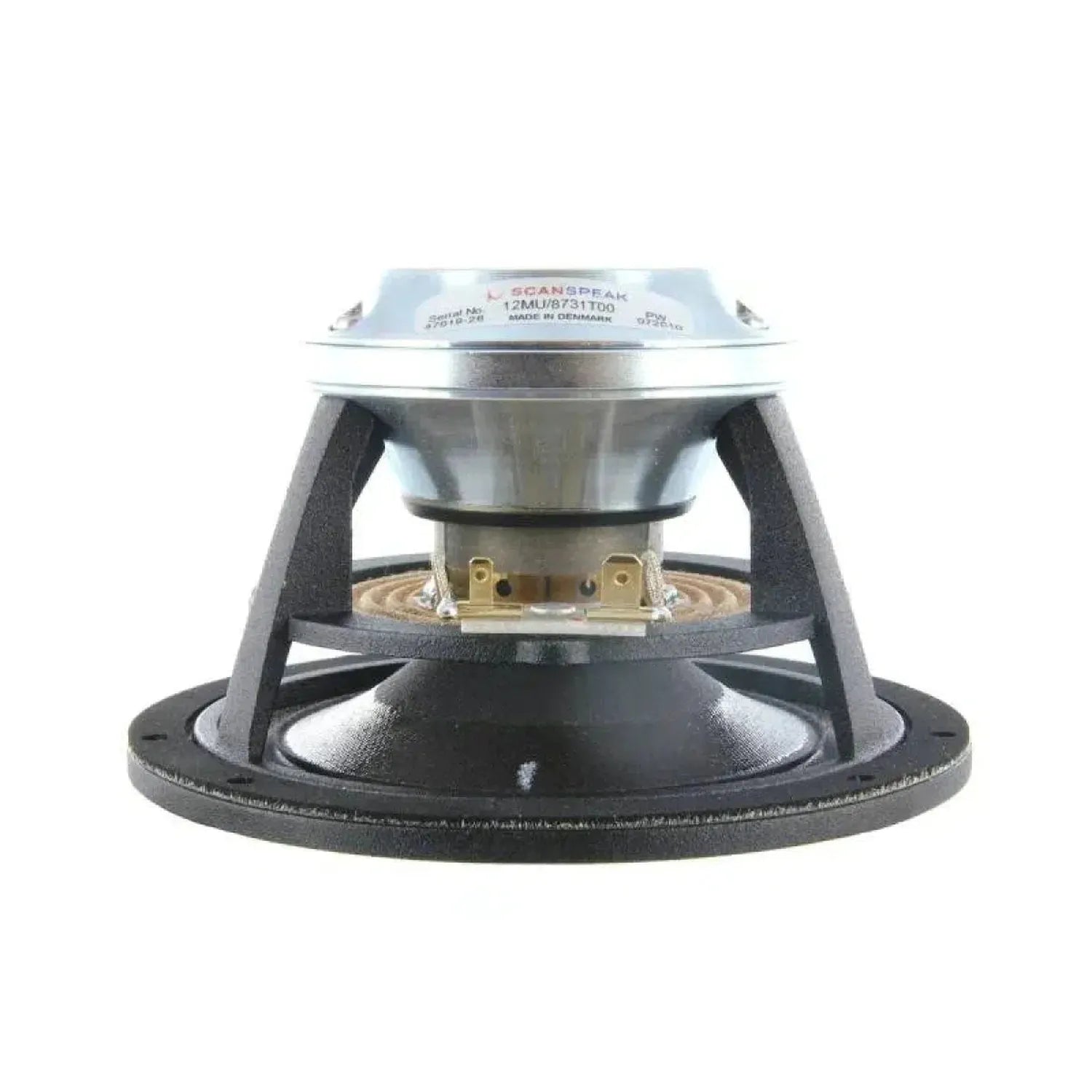

Scanspeak Illuminator 12MU/4731T00 4" (10cm) midrange driver
SKU:  SCAN0172
EAN:  4251950305387
80 Watt

Illuminator 12MU/4731T00

SKU:  SCAN0172
EAN:  4251950305387

Technical Highlights

  • 80/150 W Belastbarkeit, 4 Ohm Impedanz, 64 Hz Resonanzfrequenz.
  • 90 dB Kennschalldruck, 58 cm² Membranfläche, 5,4 g Masse.
  • 0,24 Qts Gesamtgüte, +/3,5 mm Auslenkung, 32 mm Schwingspule.
  • More technical details
€679,00
€679,00 €679,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €56,58 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

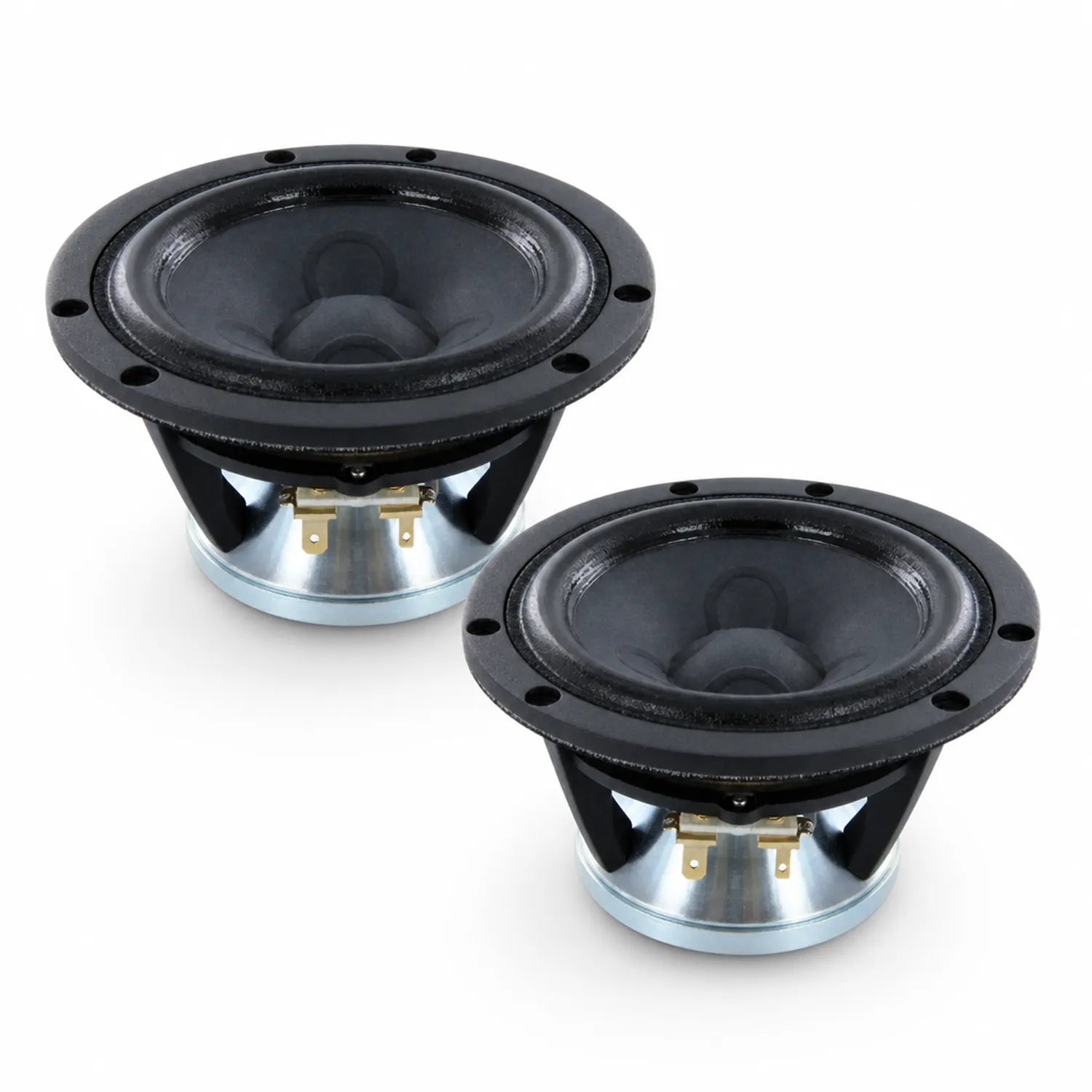

Two black round audio speakers with metal bases, each featuring a Scanspeak Illuminator 12MU/4731T00, placed side by side on a white background.
€679,00
€679,00 €679,00

Illuminator 12MU/4731T00 by Scanspeak

The Illuminator 12MU/4731T00 from Scanspeak is a 4" (10cm) midrange driver that stands out due to its unique features. Built in an open design, it offers an extremely large linear excursion and a patented underhung voice coil system SD-3 with neodymium drive. These features result in very low distortion and, combined with the patented cone, ensure a lossless linear excursion. Furthermore, the midrange driver has a very wide frequency range and high efficiency. In short: Here you get high quality for your money.

Features
  • 4" (11cm) midrange driver of the Illuminator series
  • Underhung vibrating coil with neodymium drive
  • Membrane and dust protection cap are made from one piece.
  • Very wide frequency range (100Hz - 10KHz)
  • Patented symmetrical drive (SD-3)
  • Low-loss linear suspension
  • High efficiency, 90dB @ 2.83V
Data
  • Load capacity (Nominal/Music) = 80/150 W
  • Frequency range = 70-6000 Hz
  • Resonance frequency fs = 64 Hz
  • Impedance R = 4 Ohm
  • Sound pressure level SPL = 90 dB (2.83V; 1m)
  • Direct current resistance Re = 3.1 Ohm
  • Power factor BL = 5.1 N/A
  • Swing coil inductance L = 0.11 mH
  • Effective membrane area Sd = 58 cm2
  • Moving mass incl. air load mms = 5.4 g
  • Equivalent volume Vas = 5.4 l
  • Outdoor overall quality Qts = 0.24 (Qms=3.64, Qes=0.26)
  • Diameter of the vibrating coil = 32 mm
  • Linear displacement xlin +/- 3.5 mm
  • Installation diameter d = 101 mm
  • Outer diameter d = 120 mm
  • Installation depth (not milled) t = 70 mm

Your benefits at Masori

Scanspeak Illuminator 12MU/4731T00 Datasheet

Open datasheet

Frequently Asked Questions about Illuminator 12MU/4731T00

Was sind die Hauptmerkmale des Scanspeak Illuminator 12MU/4731T00 Lautsprechers?

Der Scanspeak Illuminator 12MU/4731T00 ist ein 4-Zoll Mitteltöner mit unterhang-Schwingspule und Neodymantrieb, konzipiert für eine breite Frequenzabdeckung von 100Hz bis 10KHz. Dank der patentierten SD-3 Antriebstechnologie erreicht er eine hervorragende lineare Auslenkung mit minimalen Verzerrungen. Zudem ist die Membran mit der Staubschutzkappe aus einem Stück gefertigt, was für präzise Schallwiedergabe sorgt. Sein hoher Wirkungsgrad von 90dB bei 2,83V erlaubt eine kraftvolle Klangwiedergabe. Durch die verlustarme Aufhängung wird eine effiziente Bewegungsumsetzung gewährleistet.

Wie sieht die Installation des Scanspeak 4-Zoll Mitteltöners in einem Fahrzeug aus?

Der Scanspeak Illuminator 12MU/4731T00 besitzt einen Einbaudurchmesser von 101 mm und eine Einbautiefe von 70 mm, was bei der Integration in Fahrzeugen zu beachten ist. Diese Abmessungen sind entscheidend für die Auswahl des Montageorts, der ausreichend Platz für die schwingspulengetriebene Membranbewegung bietet. Bei der Platzierung im Fahrzeug ist darauf zu achten, dass der Lautsprecher nicht eingefräßt wird. Mit einem Außendurchmesser von 120 mm sollte der Rahmen entsprechenden Raum bieten, um eine nahtlose Integration sicherzustellen.

Welche Impedanz bietet der Scanspeak Mitteltöner?

Der Scanspeak 12MU/4731T00 Mitteltöner hat eine Impedanz von 4 Ohm. Diese geringe Impedanz ist ideal für viele Verstärkersysteme, die in Auto- und Heim-Audiosystemen zum Einsatz kommen. Ein Gleichstromwiderstand von 3,1 Ohm ergänzt die Konfiguration, was für eine effiziente Stromnutzung sorgt und den Lautsprecher besonders geeignet für Systeme macht, die eine leistungsstarke, klare Klangausgabe erfordern, ohne die Verstärkerleistung erheblich zu belasten.

Wie hoch ist die Belastbarkeit des Scanspeak Illuminator 12MU/4731T00?

Der Scanspeak Mitteltöner kann mit einer Belastbarkeit von 80 Watt Nennleistung bis zu einer Musikbelastbarkeit von 150 Watt betrieben werden. Diese Werte machen ihn besonders für mittlere bis leistungsstarke Anwendungen geeignet und erlauben selbst bei hohen Lautstärken eine klare und verzerrungsfreie Musikausgabe. Der Kraftfaktor BL beträgt 5,1 N/A, was für ein starkes Magnetfeld und somit eine präzise Bewegung der Membran sorgt.

Welche Frequenzbereiche deckt der Scanspeak Mitteltöner ab?

Der Scanspeak Illuminator 12MU/4731T00 bietet einen beeindruckenden Frequenzbereich von 70 Hz bis 6000 Hz. Diese Bandbreite ermöglicht es ihm, sowohl tiefe Töne als auch eine sehr klare Mitteltonwiedergabe zu bieten. Interessant ist, dass seine Resonanzfrequenz bei 64 Hz liegt, was bedeutet, dass er selbst in den unteren Frequenzbereichen eine solide Leistung zeigt. Der hohe Wirkungsgrad von 90 dB bei 2,83V sorgt weiter dafür, dass selbst subtile Klangnuancen klar hörbar sind.

Wie funktioniert das SD-3 Schwingspulen-System des Scanspeak?

Das SD-3 Schwingspulen-System des Scanspeak 12MU/4731T00 Mitteltöners ist ein patentiertes Unterhang-System mit Neodymantrieb. Diese Bauweise optimiert die Effizienz, indem sie die Schwingspule im Zentrum des Magnetfeldes hält, was zu einer exzellenten Kontrolle der Membranbewegung führt. So wird ein hoher Linearitätsbereich sichergestellt, der Verzerrungen minimiert und eine präzise Klangwiedergabe ermöglicht. Diese Technologie sorgt für eine klare Mitteltonwiedergabe, ideal für anspruchsvolle Audioanwendungen.

Wie beeinflusst die Schwingspuleninduktivität den Klang des Scanspeak Lautsprechers?

Die Schwingspuleninduktivität des Scanspeak 12MU/4731T00 beträgt 0,11 mH, was vergleichsweise niedrig ist und somit den Hochtonbereich weniger beeinträchtigt. Dies bedeutet, dass der Übergang zwischen den Mittel- und Hochtonfrequenzen glatt erfolgt, wodurch ein detailreicher und unverzerrter Klang erzielt wird. Eine niedrigere Induktivität reduziert auch die Wechselwirkungen mit Frequenzweichen, was die Gesamtklangqualität verbessert und sicherstellt, dass der Übergangsbereich klar und genau bleibt.

Welche Thiele-Small-Parameter hat der Scanspeak 12MU/4731T00?

Der Scanspeak 12MU/4731T00 Mitteltöner weist spezifische Thiele-Small-Parameter auf, die seine Leistungsfähigkeit definieren. Mit einer Freiluftgesamtgüte Qts von 0,24, einem Äquivalentvolumen Vas von 5,4 Litern und einer bewegten Masse incl. Luftlast mms von 5,4 g, ist er für präzise Klangwiedergabe optimiert. Sein effektiver Membranbereich Sd von 58 cm² trägt zur Klangtreue bei, während die Kombination aus Qms von 3,64 und Qes von 0,26 seine exzellente elektrische und mechanische Güte unterstreicht.

Welche Linear-Auslenkung bietet der Scanspeak Lautsprecher?

Der Scanspeak Illuminator 12MU/4731T00 bietet eine lineare Auslenkung von +/- 3,5 mm, was für einen Mitteltöner dieser Größe beachtlich ist. Diese große Auslenkung ermöglicht es, selbst bei hoher Lautstärke, tiefe Bässe und saubere Mitten ohne Verzerrung zu erzielen. Die Auslenkung ist ein Schlüsselmerkmal für hohe Klangtreue und sorgt dafür, dass die Membranbewegung selbst in anspruchsvollen Anwendungen kontrolliert bleibt, was letztlich zu einer präzisen Wiedergabe des Originalklangs führt.

Wie ist die Konus-Konstruktion des Scanspeak Mitteltöners gestaltet?

Der Konus des Scanspeak 12MU/4731T00 ist eindrucksvoll, da die Membran und die Staubschutzkappe aus einem Stück gefertigt sind. Diese innovative Konstruktion sorgt für eine nahtlose Oberfläche, die Schallwellen gleichmäßig abstrahlt und so Verzerrungen minimiert. Dazu trägt auch die besondere Materialwahl bei, die zusammen mit dem patentierten symmetrischen Antrieb SD-3 eine klar definierte und präzise Klangqualität ermöglicht. Dieses Design maximiert die Effizienz und die akustische Leistung des Lautsprechers.
