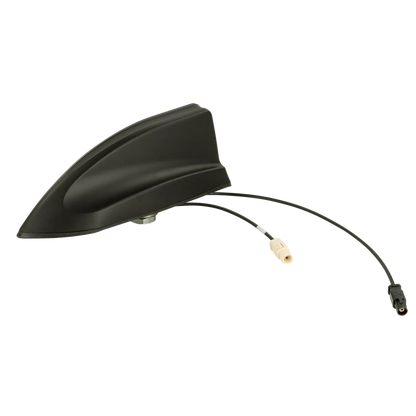

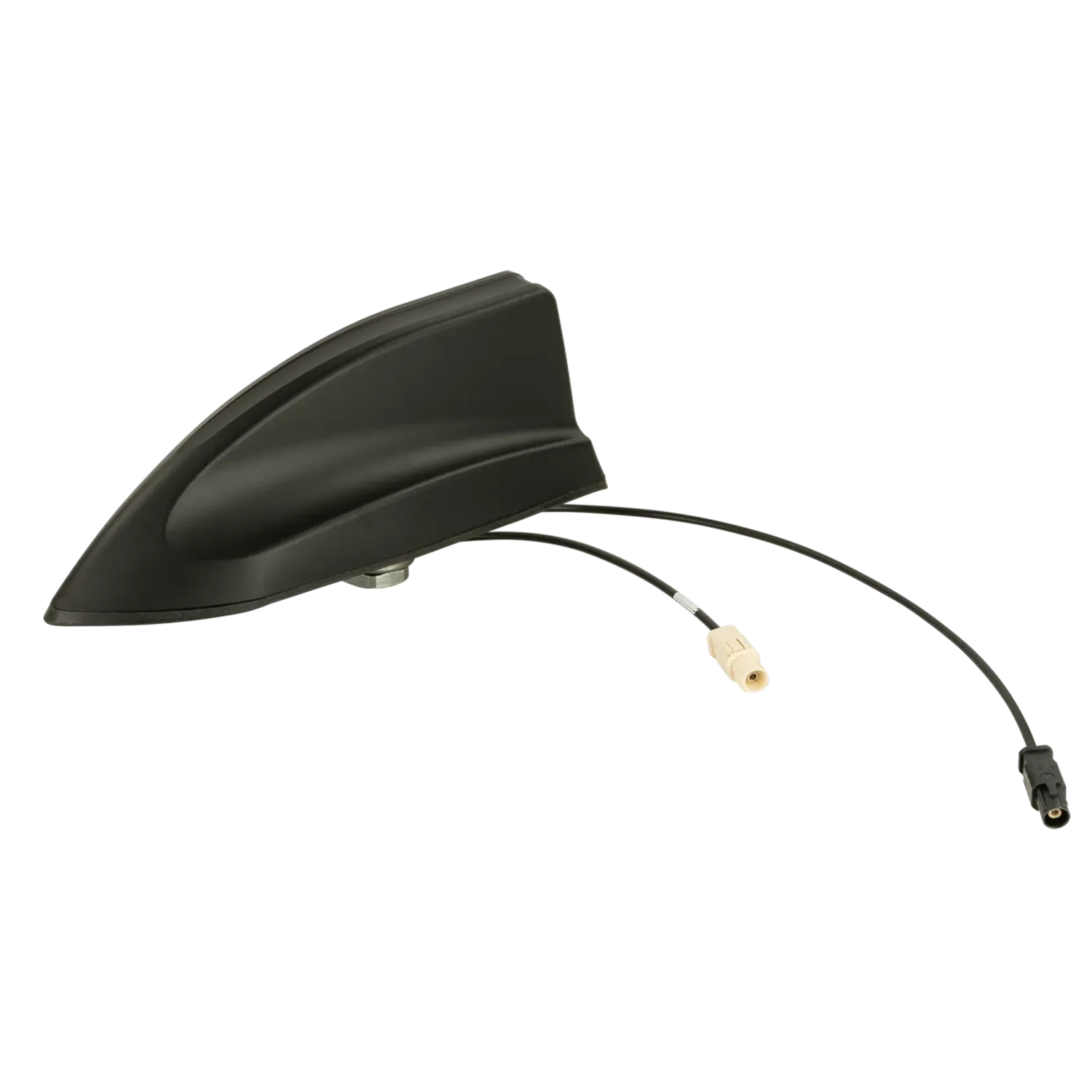

ACV Dachantenne AM/FM DAB+ Shark III Phantom DAB antenna

ACV Dachantenne AM/FM DAB+ Shark III Phantom DAB antenna

  • Power 2 dBi for DAB+, impedance 50 Ohm, at 12 V.
  • Current consumption DAB+: 40 mA, FM: 63 mA, frequency range DAB+: 174-240 MHz.
  • Connections: DAB+ Fakra A black 310 mm, AM/FM Fakra B white 210 mm.
  • Mehr technische Details
Normal price €164,00
Normal price €164,00 Selling price €164,00
5% Rabatt mit Vorkasse
inkl. VAT , possibly plus shipping
Klarna Bequem in 12 zinsfreien Raten à €13,66 mit Klarna zahlen.
Delivery to Home
Dec 11, - Dec 14,
x Piece
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Twint
  • Union Pay
  • Visa

Seen cheaper?

Shipping cost calculator

Garantie & zusätzlicher Geräteschutz für dein HiFi-System

Deshalb wählen uns 100.000+ Kunden

Expert Image

Rob

Expert Image

Max

Unsicher, ob dieses Produkt zu deinem Auto passt?

Wir helfen dir – schnell, persönlich und unverbindlich.

Antwort on weekdays within 24h

Dachantenne AM/FM DAB+ Shark III Phantom by ACV

Discover the AM/FM DAB+ Shark III Phantom roof antenna from ACV, a versatile DAB antenna specially designed for optimal reception in the AM, FM, and DAB+ bands. The Shark III antenna from Calearo is elegantly mounted on the rear roof and requires a hole with a diameter between 17 mm and a maximum of 23 mm. It offers 12 V phantom power for AM/FM and DAB+ and is characterized by low power consumption. Thanks to the Fakra connectors, it ensures reliable connections: AM/FM via Fakra B (white) and DAB+ via Fakra A (black). With an impedance of 50 Ohms and a gain of 2 dBi for DAB+, it provides an effective solution for clear radio reception. Optional accessories such as antenna cable kits and adapters allow for individual customization.

Features

  • Roof antenna of the Calearo Shark III type for AM/FM and DAB+
  • Rear roof mounting, round hole: 17 mm to a maximum of 23 mm, tightening torque: 7 Nm +/- 10%
  • Dimensions of the antenna base: length 192 mm, width 63 mm, height 67 mm
  • Connections:
    • AM/FM: Fakra B, white, RG174, 210 mm
    • DAB+/DAB+: Fakra A, black, RG174, 310 mm
  • Frequency ranges:
    • AM: 525 kHz - 1710 kHz
    • FM: 87.5 MHz - 108 MHz
    • DAB+: 174 MHz - 240 MHz
  • Gain:
    • AM/FM: 0 dBi
    • DAB+: 2 dBi
  • Power supply:
    • AM/FM & DAB+: +12 V phantom power
  • Current consumption:
    • AM/FM: max. 63 mA
    • DAB+: max. 40 mA
  • Impedance: 50 Ohms for both signals
  • Standing wave ratio:
    • AM/FM: <2:1
    • DAB+: <3:1
  • Noise figure:
    • FM: 2.8 dB
    • DAB+: 2.4 dB
  • Polarization:
    • FM & DAB+: Linear vertical
  • Optional accessories:
    • Antenna cable kits, extensions, and adapters for Fakra, DIN, SMB, SMA, etc.

Frequent questions about Dachantenne AM/FM DAB+ Shark III Phantom


Wie erfolgt die Montage der ACV Dachantenne AM/FM DAB+ Shark III?

Die Montage der ACV Dachantenne AM/FM DAB+ Shark III erfolgt am hinteren Teil des Dachs. Es ist eine Bohrung mit einem Durchmesser zwischen 17 mm und maximal 23 mm notwendig. Das Anzugsmoment sollte dabei 7 Nm +/- 10% betragen. Die Maße des Antennenfußes betragen 192 mm in der Länge, 63 mm in der Breite und 67 mm in der Höhe, was bei der Platzierung auf dem Fahrzeugdach zu berücksichtigen ist. Es wird empfohlen, die Zuleitungen und FAKRA-Anschlüsse entsprechend passgenau zu verlegen, um die maximale Signalstärke zu gewährleisten.

Welche Frequenzbänder unterstützt die ACV Dachantenne AM/FM DAB+ Shark III?

Die ACV Dachantenne AM/FM DAB+ Shark III unterstützt mehrere Frequenzbänder für optimalen Empfang. Im AM-Bereich reicht der Frequenzbereich von 525 kHz bis 1710 kHz. Für FM sind Frequenzen von 87,5 MHz bis 108 MHz abgedeckt. Das DAB+-Band umfasst 174 MHz bis 240 MHz. Diese Bandbreiten erlauben sowohl den Empfang traditioneller UKW-Sender als auch von Digitalradio-Sendern im DAB+-Format. Der Antennengewinn liegt bei 0 dBi für AM/FM und 2 dBi für DAB+, was insbesondere auf langen Autofahrten von Vorteil ist.

Wie hoch ist die Stromaufnahme der ACV Dachantenne AM/FM DAB+ Shark III?

Die ACV Dachantenne AM/FM DAB+ Shark III weist unterschiedliche Stromaufnahmen für die unterstützten Signale auf. Im AM/FM-Betrieb beträgt die maximale Stromaufnahme 63 mA, während sie für den DAB+-Betrieb bei maximal 40 mA liegt. Diese Werte sind mit den Anforderungen vieler Fahrzeuge kompatibel und ermöglichen einen effizienten Betrieb der Antenne, ohne die Fahrzeugbatterie übermäßig zu belasten. Weiterhin erfolgt die Spannungsversorgung über eine +12 V Phantomspeisung, die sicherstellt, dass die Antenne stets ausreichend mit Strom versorgt wird.

Welche Impedanz hat die ACV Dachantenne AM/FM DAB+ Shark III?

Die ACV Dachantenne AM/FM DAB+ Shark III besitzt eine Impedanz von 50 Ohm für beide Signalwege. Diese Impedanz ist ein standardisierter Wert, der eine optimale Anpassung zwischen Antenne und Empfänger gewährleistet, wodurch Reflexionen minimiert und die Signalübertragung effizient optimiert werden. Zusammen mit den spezifischen Stehwellenverhältnissen von <2:1 für AM/FM und <3:1 für DAB+ wird jedes Signal möglichst verlustfrei empfangen und weitergegeben. Diese Eigenschaften erhöhen insbesondere die Empfangsstabilität in Gebieten mit schwachem Signal.

Welche Art der Signalpolarisation nutzt die ACV Dachantenne AM/FM DAB+ Shark III?

Die Signalpolarisation der ACV Dachantenne AM/FM DAB+ Shark III erfolgt durchweg linear vertikal. Dies gilt sowohl für das FM- als auch das DAB+-Signal. Vertikale Polarisation ist ideal für mobile Anwendungen, da sie eine gleichmäßige Abstrahlung in alle Richtungen liefert, was insbesondere in urbanen Umgebungen Vorteile bringt. In Kombination mit den geringen Rauschzahlen von 2,8 dB für FM und 2,4 dB für DAB+ wird somit eine hervorragende Empfangsqualität sichergestellt.

Welche Anschlussmöglichkeiten bietet die ACV Dachantenne AM/FM DAB+ Shark III?

Die ACV Dachantenne AM/FM DAB+ Shark III bietet separate Anschlussmöglichkeiten für AM/FM und DAB+. Der AM/FM-Ausgang nutzt einen Fakra B Stecker in weiß und ein RG174-Kabel mit einer Länge von 210 mm. Der DAB+-Ausgang verfügt über einen Fakra A Anschluss in schwarz und ein RG174-Kabel mit einer Länge von 310 mm. Diese Anschlüsse sind in modernen Fahrzeugen häufig anzutreffen und ermöglichen eine schnelle und sichere Integration des Antennensystems in das bestehende Infotainmentsystem, ohne zusätzliche Adapter zu benötigen.

Welche Rauschzahlen weist die ACV Dachantenne AM/FM DAB+ Shark III auf?

Die ACV Dachantenne AM/FM DAB+ Shark III bietet niedrige Rauschzahlen, um die Signalqualität zu optimieren. Für FM beträgt die Rauschzahl 2,8 dB, während sie für DAB+ bei 2,4 dB liegt. Solch niedrige Werte sind essenziell, um störungsfreien Empfang auch bei schwächeren Signalen im Umfeld zu gewährleisten. Der hierdurch verbesserte Signal-Rausch-Abstand führt zu einer deutlichen Klangverbesserung, gerade wenn Du gerne laut Musik hörst oder hochwertige Hörbücher konsumierst.

Ist die ACV Dachantenne AM/FM DAB+ Shark III mit meinem Fahrzeug kompatibel?

Die ACV Dachantenne AM/FM DAB+ Shark III ist besonders vielseitig und passt auf viele Fahrzeugtypen, die eine Dachmontage erlauben. Die Abmessungen des Antennenfußes von 192 mm Länge, 63 mm Breite und 67 mm Höhe sind so gestaltet, dass sie mit den meisten modernen Fahrzeugdächern harmonieren. Zudem können optionale Zubehör-Kits wie Antennenkabelkits oder Adapter verwendet werden, um die Kompatibilität weiter zu erhöhen. Überprüfe die Angaben zu vorhandenen Bohrungen auf Deinem Fahrzeug, ob sie im Bereich von 17 mm bis 23 mm liegen.

Welche Gewinnwerte bietet die ACV Dachantenne AM/FM DAB+ Shark III?

Die Gewinnerwartungen bei der ACV Dachantenne AM/FM DAB+ Shark III variieren je nach Frequenzband. Für AM/FM gibt es einen Gewinn von 0 dBi, was für diese Frequenzbereiche typisch ist. Der DAB+-Zugewinn beträgt hingegen 2 dBi, wodurch vor allem die digitale Empfangsqualität verbessert wird. Dieser Antennengewinn ist besonders nützlich in ländlichen Gebieten oder auf längeren Autofahrten, um das Digitalradio-Signal stabil zu halten und konstant eine hohe Empfangsqualität sicherzustellen.

Welche optionalen Zubehörteile sind für die ACV Dachantenne AM/FM DAB+ Shark III erhältlich?

Für die ACV Dachantenne AM/FM DAB+ Shark III sind verschiedene optionale Zubehörteile verfügbar, die die Einsatzmöglichkeiten erweitern. Dazu gehören Antennenkabelkits, Verlängerungen und Adapter für diverse Anschlussarten wie Fakra, DIN, SMB oder SMA. Diese Zubehörteile ermöglichen es, die Antenne flexibel an unterschiedliche Fahrzeuge anzupassen und die Integration in vorhandene Audiosysteme zu erleichtern. Die Wahl des geeigneten Zubehörs hängt vom spezifischen Fahrzeug und dessen Radio- und Antenneneingängen ab.
