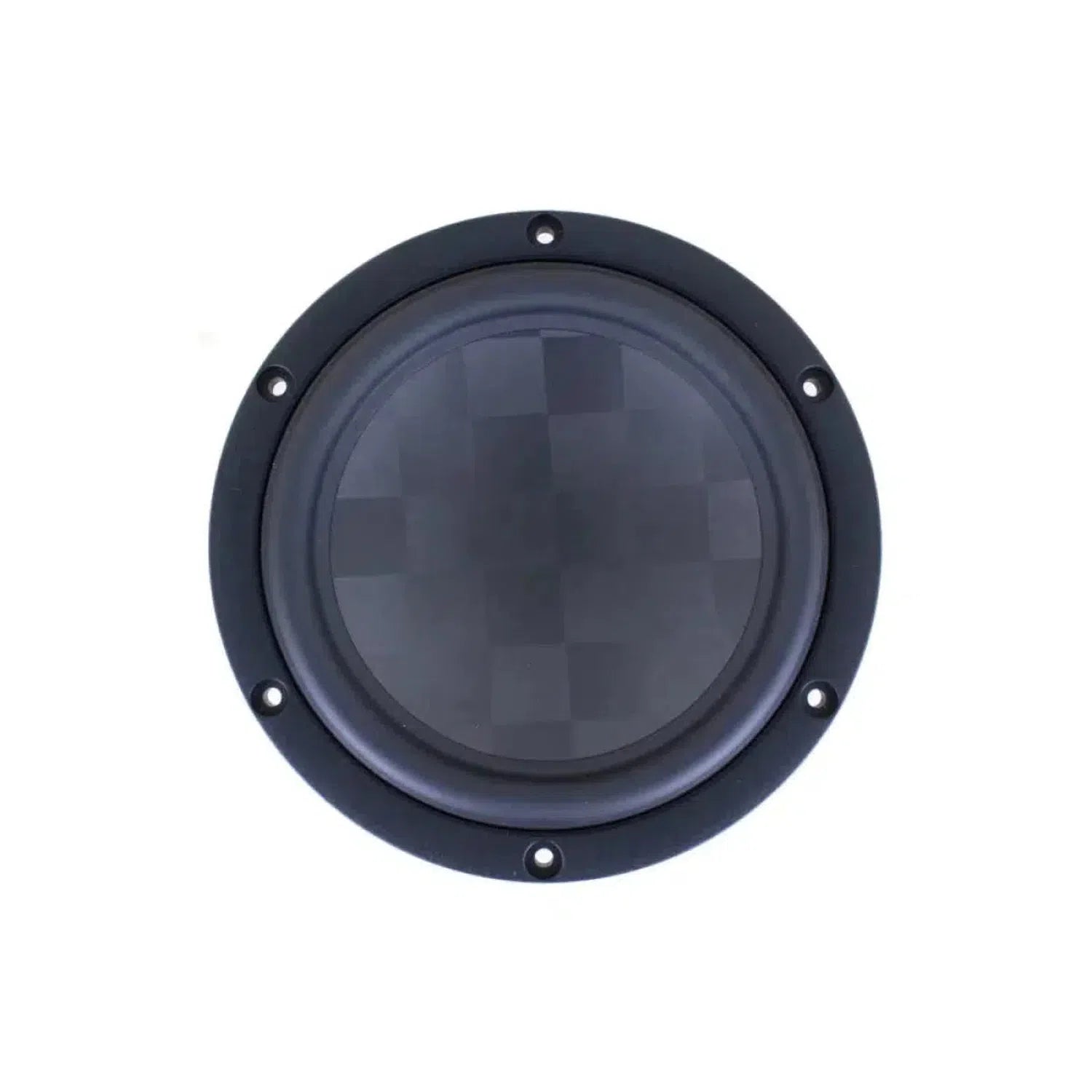

SB Acoustics Satori MW16TX / TeXtreme 6.5" (16.5cm) midrange driver
SKU:  SATORI-MW16TX-4
EAN:  4251950305011

4 Reviews

60 Watt

Satori MW16TX / TeXtreme

SKU:  SATORI-MW16TX-4
EAN:  4251950305011

4 Reviews

Technical Highlights

  • Nominal impedance 4 Ohm, frequency range 80Hz 4kHz, power 60W.
  • Inductance 0.15 mH, magnetic flux density 1.17 T, Bl 5.2 Tm.
  • Net weight 1.01 kg, linear coil stroke 12 mm, Vas 48 liters.
  • More technical details
00 d
00 h
00 m
00 s
€299,95
€309,00 €299,95
5% discount with credit card
inkl. VAT , possibly plus shipping
Impedance: S4 (1x4 Ohm)
Delivery
Jun 5, - Jun 8,
x piece
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €24,99 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours
VibeBlackair Pro 6M-V0
Vibe-Blackair Pro 6M-V0-6.5" (16,5cm) Tiefmitteltöner-masori-kaufen
Edge-Xtreme EDXPRO8-E3-8" (20cm) Tiefmitteltöner-masori-kaufen
EdgeXtreme EDXPRO8-E3
A black SB Acoustics Satori MW16TX/TeXtreme subwoofer with visible TeXtreme cone and open frame, shown at an angle on a white background.
€299,95
€309,00 €299,95

Satori MW16TX / TeXtreme by SB Acoustics

The SB Acoustics SATORI MW16TX 6.5 inch midwoofer with patented TExtreme membrane is available in 4 Ohm and 8 Ohm versions. The ultra-light and extremely stable membrane is driven by a powerful neodymium motor. The resonance frequency around 30 Hz lies far outside the usable range, allowing the driver to perform extremely linearly within the usable range and making it ideal for 2-way use or as a woofer. The generously ventilated centering spider optimizes the rear compression behavior to a maximum and provides additional cooling.

Features

  • Advanced TExtreme® cone
  • Ventilated, aerodynamic die-cast aluminum chassis
  • Soft rubber surround with low damping
  • Advanced BIMAX spider
  • Powerful, optimized neodymium motor system with low distortion
  • Extended copper sleeve on the pole piece
  • Non-conductive fiberglass voice coil former
  • Ventilated pole piece and voice coil
  • Lightweight CCAW voice coil
  • Durable silver wires

Data for 4 Ohm version:

  • Nominal impedance 4 Ω
  • Frequency range 80Hz - 4kHz
  • DC resistance, Re 3.4 Ω
  • Voice coil inductance, Le 0.15 mH
  • Effective membrane area, Sd 119 cm2
  • Voice coil diameter 36 mm
  • Voice coil height 17 mm
  • Air gap height 5 mm
  • Linear coil excursion (p-p) 12 mm
  • Magnetic flux density 1.17 T
  • Magnet weight 0.13 kg
  • Net weight 1.01 kg
  • Free air resonance, Fs 29 Hz
  • Sensitivity (2.83V/1m) 90.5 dB
  • Mechanical Q factor, Qms 5.0
  • Electrical Q factor, Qes 0.29
  • Total Q factor, Qts 0.27
  • Moving mass incl. air, Mms 12.6 g
  • Force factor, Bl 5.2 Tm
  • Equivalent volume, Vas 48 liters
  • Compliance, Cms 2.39 mm/N
  • Mechanical loss, Rms 0.46 kg/s
  • Nominal power handling* 60 W
  • * IEC 268-5, T/S parameters measured on broken-in drivers.

Data for 8 Ohm version:

  • Nominal impedance 8 Ω
  • Frequency range 80Hz - 4kHz
  • DC resistance, Re 6.2 Ω
  • Voice coil inductance, Le 0.2 mH
  • Effective membrane area, Sd 119 cm2
  • Voice coil diameter 36 mm
  • Voice coil height 17 mm
  • Air gap height 5 mm
  • Linear coil excursion (p-p) 12 mm
  • Magnetic flux density 1.17 T
  • Magnet weight 0.13 kg
  • Net weight 1.01 kg
  • Free air resonance, Fs 29.3 Hz
  • Sensitivity (2.83V/1m) 87.5 dB
  • Mechanical Q factor, Qms 4.7
  • Electrical Q factor, Qes 0.35
  • Total Q factor, Qts 0.33
  • Moving mass incl. air, Mms 12.3 g
  • Force factor, Bl 6.3 Tm
  • Equivalent volume, Vas 48 liters
  • Compliance, Cms 2.4 mm/N
  • Mechanical loss, Rms 0.48 kg/s
  • Nominal power handling* 60 W
  • * IEC 268-5, T/S parameters measured on broken-in drivers.

Dimensions

SATORI MW16TX / TExtreme

Your benefits at Masori

SB Acoustics Satori MW16TX / TeXtreme Datasheet

Open datasheet

Frequently Asked Questions about Satori MW16TX / TeXtreme

Was sind die Hauptmerkmale des SB Acoustics SATORI MW16TX?

Der SB Acoustics SATORI MW16TX ist ein 6,5 Zoll Tiefmitteltöner, der mit einer TExtreme-Membran ausgestattet ist, die ultraleicht und stabil ist. Der Treiber nutzt ein leistungsstarkes Neodym-Motorsystem, das für geringe Verzerrung sorgt. Er hat ein belüftetes, aerodynamisches Aluminiumguss-Chassis und eine weiche Gummisicke mit geringer Dämpfung. Der verlängerte Kupferhülse am Polschuh und nicht leitende Schwingspulenträger aus Glasfaser verbessern die Leistung. Die Belüftung der Schwingspule und des Polschuhs sorgen für zusätzliche Kühlung und die leichte CCAW-Schwingspule sowie langlebige Silberdrähte verbessern die Lebensdauer und Effizienz. Die Zentrierspinne ist eine fortschrittliche BIMAX-Version.

Welche Impedanzvarianten gibt es beim SATORI MW16TX?

Der SB Acoustics SATORI MW16TX ist in zwei Impedanzvarianten erhältlich: 4 Ohm und 8 Ohm. Beide Varianten bieten einen Frequenzbereich von 80Hz bis 4kHz. Bei der 4 Ohm-Version beträgt der Gleichstromwiderstand 3,4 Ω und die Induktivität der Schwingspule liegt bei 0,15 mH. Dagegen hat die 8 Ohm-Version einen Gleichstromwiderstand von 6,2 Ω und eine Schwingspuleninduktivität von 0,2 mH. Beide Versionen teilen sich eine effektive Membranfläche von 119 cm² und besitzen eine magnetische Flussdichte von 1,17 T bei einem Magnetgewicht von 0,13 kg.

Wie hoch ist die Leistung des SATORI MW16TX und wie ist seine Empfindlichkeit?

Der SB Acoustics SATORI MW16TX hat eine Nennbelastbarkeit von 60 W, gemessen gemäß IEC 268-5 Standards an eingefahrenen Antrieben. Die Empfindlichkeit variiert zwischen den beiden Impedanzvarianten. Die 4 Ohm Variante bietet eine Empfindlichkeit von 90,5 dB bei 2,83V/m, während die 8 Ohm Variante bei der gleichen Spannung eine Empfindlichkeit von 87,5 dB erreicht. Dies bedeutet, dass die 4 Ohm Version tendenziell lauter sein kann, was sie für Anwendungen favorisiert, bei denen eine höhere Effizienz gefragt ist.

Welche Frequenzen kann der SB Acoustics SATORI MW16TX wiedergeben?

Der SB Acoustics SATORI MW16TX deckt einen Frequenzbereich von 80Hz bis 4kHz ab. Diese Bandbreite ermöglicht es, den Treiber entweder als Teil eines 2-Wege-Systems oder als Tieftöner in einem Mehrwege-System zu verwenden. Die niedrige Resonanzfrequenz liegt bei etwa 29 Hz für die 4 Ohm Variante und 29,3 Hz für die 8 Ohm Variante, was nahe dem unteren Ende der nutzbaren Frequenzen liegt und in der Regel außerhalb des Hauptnutzbereichs. Dies sichert eine lineare Wiedergabe der vorgesehenen Frequenzen, ideal für High-Fidelity-Systeme.

Welche Abmessungen hat der SB Acoustics SATORI MW16TX und welche Hinweise gibt es zur Installation?

Der SB Acoustics SATORI MW16TX hat einen Durchmesser von 6,5 Zoll und ist für Lautsprechergehäuse konzipiert, die Platz für eine solche Größe bieten können. Bei der Installation sollte auf die Tiefe des Gehäuses geachtet werden, um eine ausreichende Luftzirkulation und Kühlung über die belüftete Schwingspule und den Polschuh zu erreichen. Die richtig dimensionierte Einschuböffnung und die stabile Montage im Gehäuse sind essenziell, um das optimale akustische Verhalten zu gewährleisten und Resonanzen zu minimieren.

Wie ist das mechanische und elektrische Verhalten des SATORI MW16TX beschrieben?

Der SB Acoustics SATORI MW16TX weist für die 4 Ohm Variante einen mechanischen Q-Faktor (Qms) von 5,0 und einen elektrischen Q-Faktor (Qes) von 0,29 auf, was zu einem Gesamt-Q-Faktor (Qts) von 0,27 führt. Die 8 Ohm Variante hat leicht abweichende Werte mit Qms von 4,7, Qes von 0,35 und einem Qts von 0,33. Diese Werte beeinflussen das dynamische Verhalten des Treibers sowie seine Effizienz und Linearität im gewählten Frequenzbereich. Die mechanische Nachgiebigkeit (Cms) liegt zwischen 2,39 mm/N und 2,4 mm/N, was flexible Treibersysteme begünstigt.

Welche Materialien und Konstruktionsmerkmale optimieren den SATORI MW16TX?

Der SB Acoustics SATORI MW16TX integriert modernste Materialien: Die TExtreme-Membran ist besonders leicht und stabil, während das Aluminiumguss-Chassis die interne Belüftung verbessert. Die Verwendung einer Bimax-Zentrierspinne trägt zu einer hervorragenden mechanischen Stabilität bei. Ein Glasfaser-Schwingspulenträger sorgt dafür, dass die Spule temperatur- und strombeständig ist. Zusätzlich wurde eine leichte CCAW-Schwingspule gewählt, die nicht nur eine hohe Effizienz bietet, sondern in Kombination mit langlebigen Silberdrähten für konstante Leistung und lange Lebensdauer sorgt.

Wie hoch ist der lineare Spulenhub und welche Bedeutung hat er für die Leistung?

Der lineare Spulenhub des SB Acoustics SATORI MW16TX liegt bei 12 mm (von Spitze zu Spitze). Dieser Spulenhub ist entscheidend für die Fähigkeit des Treibers, größere Auslenkungen zu bewältigen, ohne Verzerrungen zu erzeugen. Ein größerer linearer Hub ermöglicht es, die Membran stärker zu bewegen, was besonders nützlich ist, wenn höhere Lautstärken ohne Qualitätsverlust reproduziert werden sollen. Der 12 mm Hub unterstützt eine präzise, dynamische Musikwiedergabe selbst bei anspruchsvollen Verhältnissen und trägt zur hohen Belastbarkeit von 60 W des Treibers bei.

Welchen Kraftfaktor und welche bewegte Masse hat der SATORI MW16TX?

Der SB Acoustics SATORI MW16TX zeigt in der 4 Ohm Ausführung einen Kraftfaktor (Bl) von 5,2 Tm und eine bewegte Masse inklusive Luft (Mms) von 12,6 g. Die 8 Ohm Variante kommt auf einen Kraftfaktor von 6,3 Tm und eine bewegte Masse von 12,3 g. Der Kraftfaktor beschreibt die magnetische Stärke des Antriebs und spielt eine Schlüsselrolle in der Effizienz der Energieübertragung von der Spule auf die Membran. Zusammen mit der bewegten Masse beeinflusst er das dynamische Verhalten und die Reaktionsgeschwindigkeit des Lautsprechers.

Wie verhält sich der SATORI MW16TX im Hinblick auf die Thiele-Small-Parameter?

Der SB Acoustics SATORI MW16TX ist durch seine Thiele-Small-Parameter exakt charakterisiert, was für die Gestaltung und Abstimmung von Lautsprechergehäusen essenziell ist. Die 4 Ohm Variante hat eine Spitze bei der freien Luftresonanz (Fs) bei 29 Hz, während die 8 Ohm Version bei 29,3 Hz liegt. Der Gesamt-Q-Faktor (Qts) beträgt 0,27 bzw. 0,33. Diese Parameter führen dazu, dass der Treiber in unterschiedlich voluminösen Gehäusen effizient arbeiten kann. Das Äquivalenzvolumen (Vas) von 48 Litern bietet zusätzlichen Spielraum für unterschiedliche akustische Abstimmungen und Anpassungen an Gehäusevariationen.
