Si vous souhaitez remplacer votre radio d'usine par une radio de rechange, vous devez vous assurer de conserver les fonctions d'origine de la télécommande au volant.

Veuillez toutefois noter qu'en fonction de l'équipement du véhicule, de l'étendue des fonctions et du logiciel du dispositif de post-équipement, certaines fonctions de commande peuvent être omises ou remplacées par d'autres fonctions.

Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et assurez-vous qu'elles s'adaptent visuellement et techniquement.

Veuillez également vérifier si l'une des radios d'usine d'origine spécifiées a été installée dans votre véhicule.

Avant d'installer définitivement la radio de rechange, nous vous recommandons de vérifier les fonctions de votre véhicule, les paramètres du véhicule et la télécommande au volant pour vous assurer que tout fonctionne correctement.

Avis

• Analogue

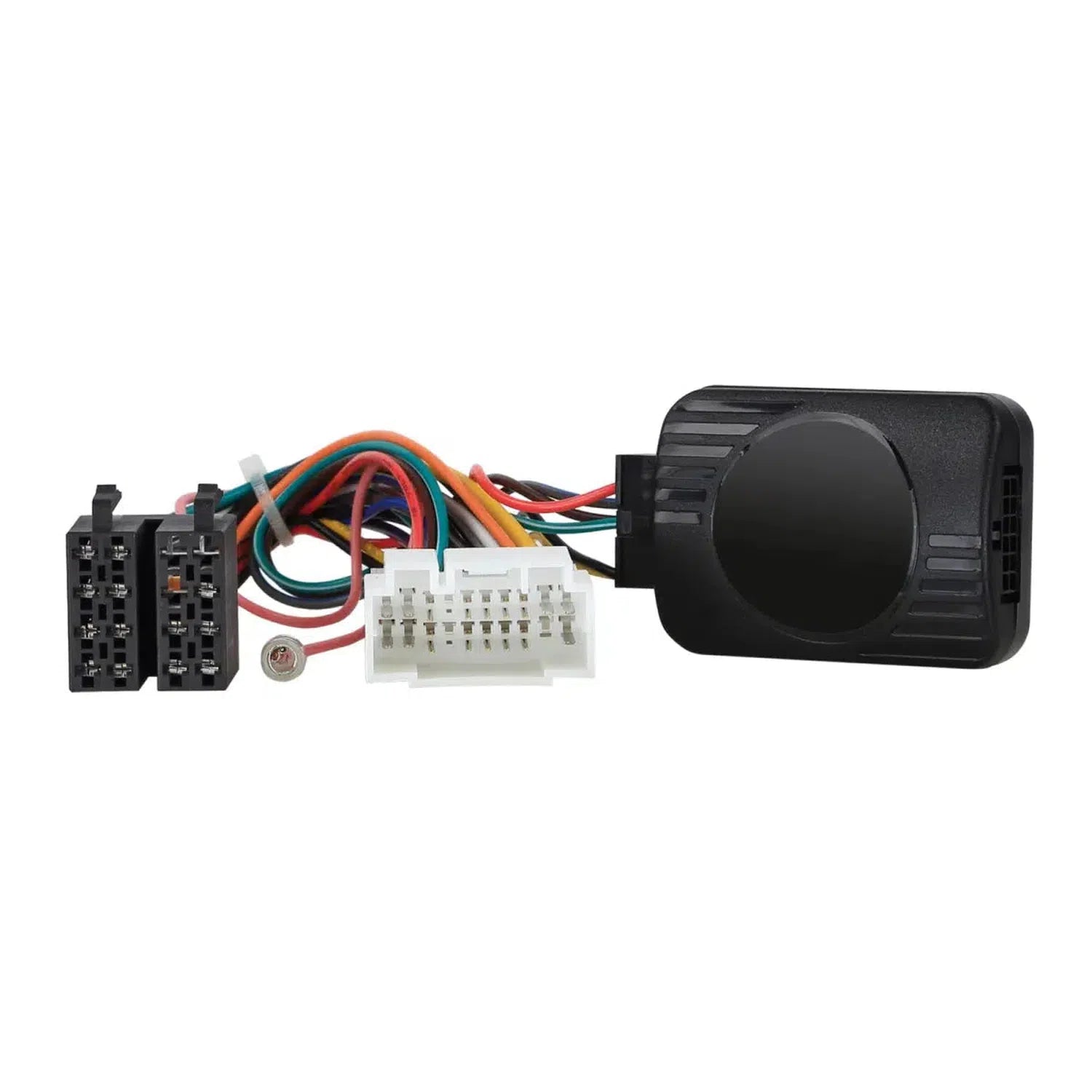

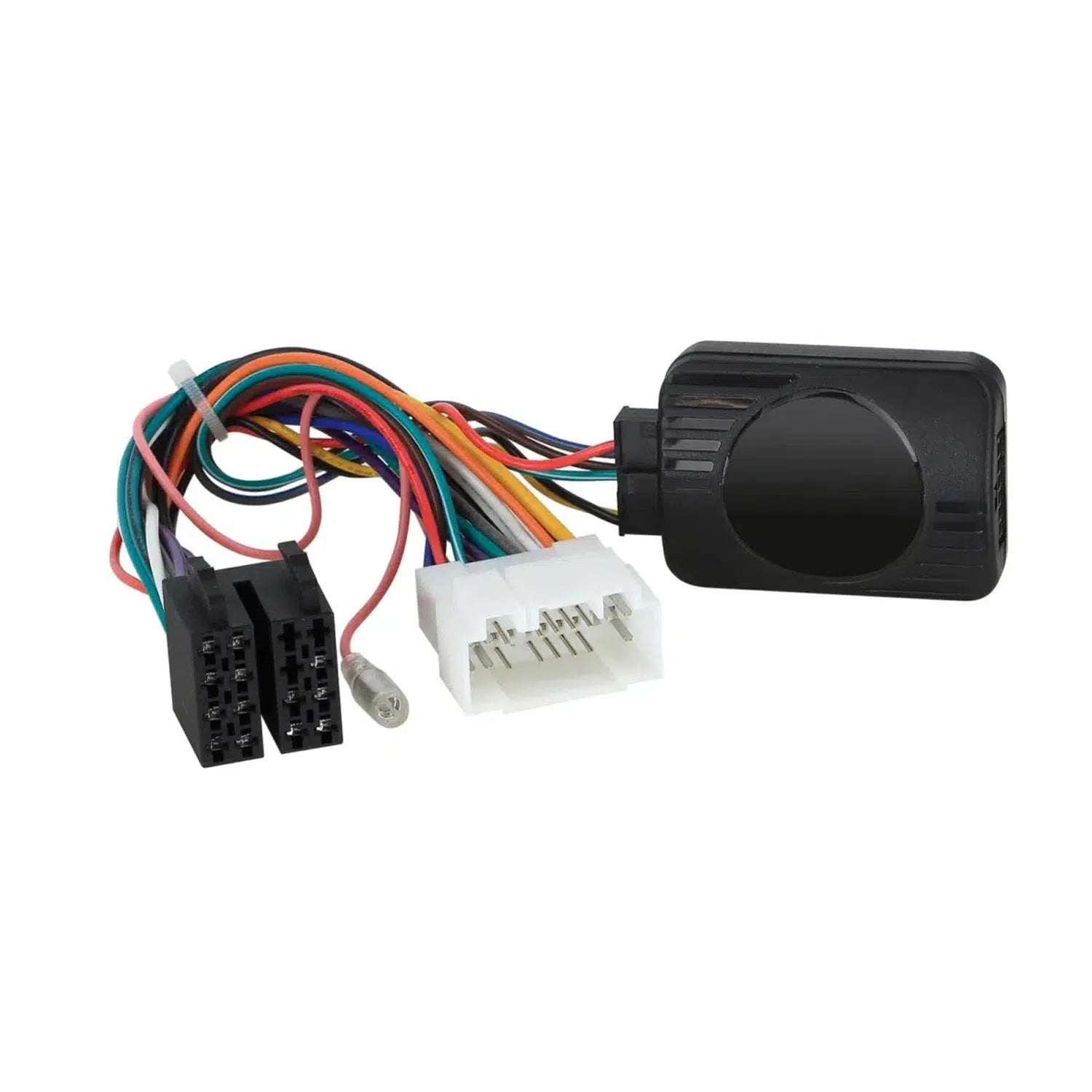

• Connexion : connecteur Suzuki 20 broches
• Véhicules avec dispositif OEM Siemens/VDO PACR 01/PACR 02/PACR 06
• Véhicules équipés de la navigation OEM Panasonic SUKNR301
• Véhicules sans dispositif OEM Siemens/VDO PACR 05/PACR 07/PACR 08

Convient aux véhicules suivants

• Fiat Sedici (FY) 06/2006 - 08/2009
• Fiat Sedici (FY) 08/2009 -  10/2014

Les signaux suivants sont fournis

• Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent avoir des fonctions incompatibles.
• Télécommande au volant

Câble de connexion pour les fabricants de radio suivants

• Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
• Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
• Câble LFB 42s/acv > Bosch-Blaupunkt  >2010 Mini ISO : 42 ctblauppunktleplomb
• Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
• Câble LFB 42s/acv > Prise Clarion : 42ctclarionlead
• Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
• Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
• Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
• Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
• Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
• Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasonicleread
• Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
• Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> Jack en vrac : 42ctpioneerlead2
• Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
• Câble LFB 42s/acv > Jack Blaupunkt/Kenwood/Sony : 42ctsonylead
• Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Instructions générales d'installation

• examen
• 1 : Vérification de toutes les fonctions de fonctionnement et fonctions de réglage du véhicule de l'appareil OEM
• 2 : Démontez l’appareil OEM sans aucune tension
• 3 : Vérifiez l'exactitude et la continuité de toutes les connexions d'interface sans tension.
• Connexion et ordre de connexion
• 1 : Effectuer les réglages et la configuration matérielle de l'interface sans tension
• 2 : Vérifier la configuration du câble de liaison radio
• 3 : Connectez le câble de connexion radio conformément au mode d'emploi de l'appareil de mise à niveau.
• 4 : Effectuer tous les autres raccordements conformément aux instructions de service de l'appareil de mise à niveau.
• 5 : Raccordement de l'ensemble de l'installation au véhicule avec la connexion live en dernier
• 6 : Configuration logicielle de l'interface selon les informations contenues dans le texte de l'article et dans le BDA
• 7 : Configuration du dispositif de mise à niveau selon le mode d'emploi du dispositif de mise à niveau télécommande au volant/caméra/FSE/alimentation fantôme d'antenne et autres
• 8 : Test fonctionnel de la télécommande au volant et du véhicule
• Modifications de la configuration matérielle de l'interface et du câble de connexion radio
• 1 : Effectuer des changements sans tension
• 2 : Raccordement après modification voir 5 à 8 ci-dessus
• En cas de dysfonctionnement de l'interface ou du véhicule
• 1 : Mise à niveau vers le périphérique OEM
• 2 : Exploiter le périphérique OEM
• 3 : Établir le silence du bus CAN
• 4 : Vérification de la configuration matérielle de l'interface
• 5 :  Connexion après  Silence du bus CAN  voir 5 à 8 ci-dessus
• Les connexions, les modifications de connexion, les connexions alternatives, les connexions de câbles libres ou les rallonges de connexion de câbles libres spécifiées dans le texte d'information ou dans le mode d'emploi sont exclusivement destinées à l'orientation et à l'information du personnel spécialisé formé.
• Connexions supplémentaires, modifications de la configuration des câbles du faisceau de câbles ou utilisation de connexions alternatives ou d'extensions de connexion
• 1 : Les raccordements et les modifications doivent être effectués uniquement par du personnel spécialisé et formé.
• 2 : Les connexions et les modifications doivent être vérifiées avant la connexion pour connaître les approbations du fabricant ou les conditions de garantie du fabricant qui peuvent être affectées par les modifications.
• 3 : Le fonctionnement et l'exactitude des connexions et des modifications doivent être vérifiés avant la connexion en mesurant et en comparant à l'aide du plan d'affectation des câbles du véhicule.
• 4 : Les connexions et modifications s'effectuent sous votre propre responsabilité sans aucune garantie de fonctionnalité
• 5 : Les branchements et modifications s'effectuent à vos propres risques sans aucune garantie pour les dommages au véhicule, au dispositif de post-équipement ou à l'interface
• 6 : Les modifications apportées au faisceau de câbles pré-assemblé peuvent annuler la garantie du produit
