ACV LFB Citroen/Fiat/Peugeot/Toyota 40Pin Quadlock

Beschreibung

Wenn du dein Werksradio gegen ein Nachrüstradio austauschen möchtest, solltest du darauf achten, die originalen Lenkradfernbedienungsfunktionen zu erhalten.

Es ist jedoch möglich, dass je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

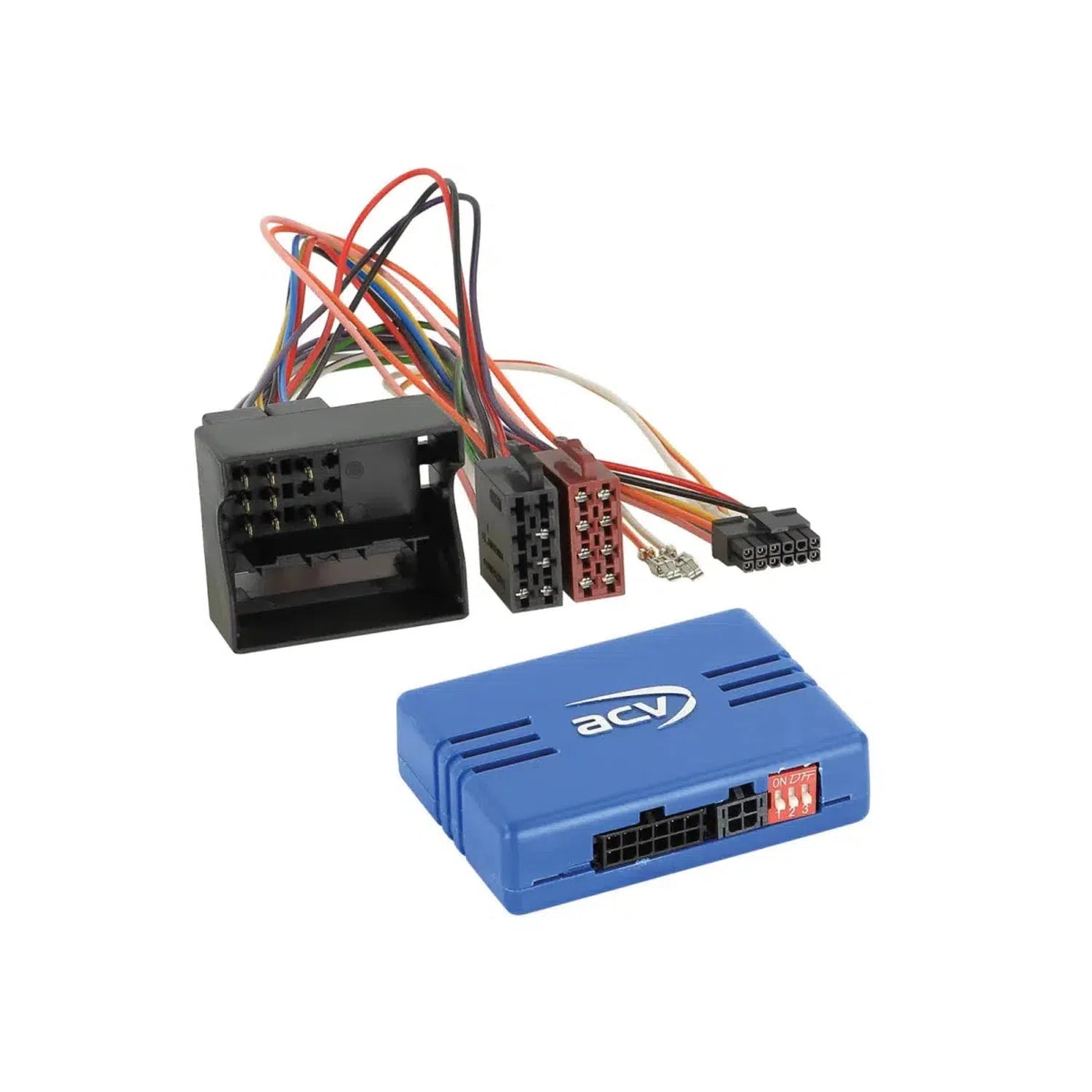

Vergleiche die abgebildeten Stecker des Adapters mit denen in deinem Fahrzeug und stelle sicher, dass sie optisch und technisch passen.

Bitte prüfe auch, ob eines der angegebenen originalen Werksradios in deinem Fahrzeug verbaut war.

Vor der Endmontage solltest du die Funktionen deines Fahrzeugs, die Fahrzeugeinstellungen und die Lenkradfernbedienung auf ihre Funktionstüchtigkeit überprüfen, um sicherzustellen, dass alles einwandfrei funktioniert.

Hinweis

• CAN Bus
• Anschluss: 40 Pin Quadlock PSA Stecker > Artikel: 42cx30
• Dipschalterstellung für Nachrüstgerät prüfen
• Fahrzeuge mit RD4 / RD45 1-DIN OEM Gerät
• Fahrzeuge ohne Bosch OEM Gerät
• Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigation mit Lautstärkedrehregler
• Fahrzeuge ohne JBL Soundsystem
• Fahrzeugeinstellungen über Lenkradfernbedienung unterstützt (siehe BDA)
• Fahrzeuge mit ECO-Mode > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
• Fahrzeuge mit PDC hinten zusätzlich > Artikel 42cxpdc

Für folgende Fahrzeuge geeignet

>Für folgende Fahrzeuge geeignet

Citroen

• Citroën Berlingo (7) 06/2008 - 03/2012
• Citroën Berlingo (7) 04/2012 - 05/2015
• Citroën Berlingo (7) 06/2015 - 06/2018
• Citroën C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• Citroën C3 (S) 01/2010 - 01/2017
• Citroën C4 (L) 11/2004 - 08/2010
• Citroën C5 (D) 10/2004 - 04/2008
• Citroën C8 (E) 01/2008 - 07/2012
• Citroën C8 (E) 07/2012 - 06/2014
• Citroën DS3 (S) 03/2010 - 07/2014
• Citroen Jumpy (X) 02/2007 - 05/2016
• Citroen Nemo (A) 08/2008 - 12/2015
• Citroen Xsara Picasso (C) 03/2004 - 02/2010

Fiat

• Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Peugeot

• Peugeot 207 (WC) 06/2006 - 06/2009
• Peugeot 207 (W) 06/2009 - 07/2015
• Peugeot 208 (C) 04/2012 - 04/2015
• Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
• Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
• Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
• Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
• Peugeot 807 (E) 07/2002 - 02/2008
• Peugeot 807 (E) 02/2008 - 06/2014
• Peugeot 3008 (oU) 06/2009 - 10/2013
• Peugeot 5008 Van (O) 10/2009 - 10/2013
• Peugeot Bipper (A) 12/2007 - 12/2015
• Peugeot Expert (X) 02/2007 - 08/2016
• Peugeot Partner (7) 05/2008 - 03/2012
• Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota

• Toyota Proace 03/2013 - 08/2016

Folgende Signale werden zur Verfügung gestellt

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

Anschlusskabel für folgende Radiohersteller

>Anschlusskabel für folgende Radiohersteller

• Multilead diverse Geräte: 42arc100
• Alpine 3,5mm Klinkenanschluss: 42arc101

• Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
• China HU Key1 / Key2 / (GND) Anschluss: 42arc000
• Clarion 3,5mm Klinkenanschluss: 42arc104
• Digital Dynamics Einkabelanschluss: 42arc108
• ESX Key1 / Key2 Anschluss: 42arc000
• JVC 3,5mm Klinkenanschluss: 42arc104
• JVC Einkabelanschluss: 42arc105
• Kenwood Einkabelanschluss: 42arc105
• Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
• Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
• Pioneer 3,5mm Klinkenanschluss: 42arc107
• Snooper Key1 / Key2 Anschluss: 42arc000
• Sony 3,5mm Klinkenanschluss: 42arc107
• XZent Einkabelanschluss: 42arc108
• Zenec Einkabelanschluss: 42arc108

Allgemeine Installationshinweise

>Allgemeine Installationshinweise

Anschluss- und Anschlussreihenfolge

• 1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
• 2: Konfiguration des Radioanschlusskabels prüfen
• 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
• 6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels

• 1: Änderungen spannungsfrei durchführen
• 2: Anschluss nach Änderung siehe oben 5 und 6
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen

• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
