3. Dachantenne AM/FM DAB/DAB+ Shark II Phantom

Dachantenne AM/FM DAB/DAB+ Shark II Phantom

Dachantenne AM/FM DAB/DAB+ Shark II Phantom

Technische Highlights

  • Leistung der DAB/DAB+ Antenne: Zugewinn von 2 dBi, 50 Ohm.
  • Stromaufnahme maximiert bei DAB/DAB+: Bis zu 33 mA, geeignetes Anschlusszubehör.
  • AM/FM und DAB/DAB+ bieten Stehwellenverhältnis unter 3:1.
  • Mehr technische Details
€71,28
-40% €118,80 €71,28
2% Rabatt mit Kreditkarte

Dein Tiefpreis-Angebot

ProduktDachantenne AM/FM DAB/DAB+ Shark II Phantom

Antwort in 1–3 Werktagen · Mo–Fr. Außerhalb der EU prüfen wir gern ein individuelles Angebot.

Datenschutz

Diese Website ist durch hCaptcha geschützt. Es gelten die Datenschutzbestimmungen und Nutzungsbedingungen von hCaptcha.
inkl. MwSt.
Voraussichtlich 18. Sep bis 25. Sep bei dir.
x Stück
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa

Lieferung & Verfügbarkeit

Die gewählte Variante ist derzeit nicht bei Masori auf Lager und wird über den Lieferanten beschafft. Beachte das Lieferfenster oben; es ist eine voraussichtliche Angabe.

Bei einer gemeinsamen Bestellung richtet sich der Versand nach dem Artikel mit der längsten Lieferzeit. Benötigst du etwas früher, kläre eine mögliche Teillieferung vorab per E-Mail.

Versandkosten und Liefermöglichkeiten hängen vom Lieferland ab. Prüfe den Versandrechner; die endgültigen Kosten werden vor dem Bestellabschluss angezeigt.

Schreibe uns mit Produkt, Auto, vorhandenem System und Budget. Wir machen dir ein Angebot für eine schneller verfügbare Alternative.

Schneller verfügbare Alternative anfragen

Antwort in 1–3 Werktagen · Mo–Fr

1 Jahr Zusatzgarantie

Für jedes bei Masori gekaufte Produkt erhältst du im dritten Jahr ab Kauf (Monat 25–36) 1 Jahr Zusatzgarantie. Im Garantiefall übernehmen wir die kostenlose Reparatur oder den Austausch. Automatisch und kostenlos – exklusiv für Masori-Kunden. Deine gesetzlichen Gewährleistungsrechte bleiben unberührt.

Garantiebedingungen
ACV-Dachantenne AM/FM DAB/DAB+ Shark II Phantom-DAB Antenne-masori-kaufen
€71,28
€118,80 €71,28

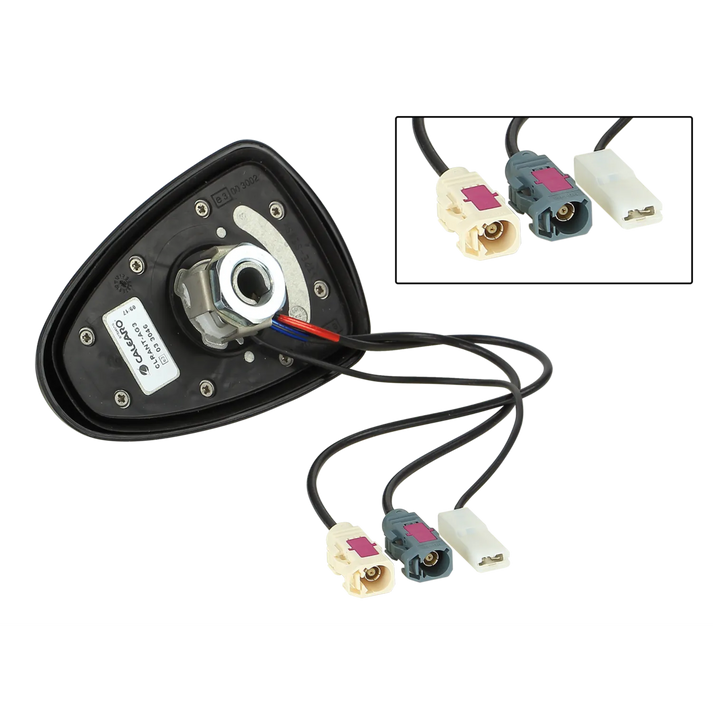

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV ist eine aktive Antenne zur Montage am hinteren Teil des Fahrzeugdachs. Sie deckt die Frequenzbereiche AM von 150 kHz bis 1710 kHz, FM von 87,5 MHz bis 108 MHz und DAB/DAB+ von 174 MHz bis 240 MHz ab. Die Stromaufnahme beläuft sich auf maximal 80 mA für den AM/FM-Bereich und 33 mA für DAB/DAB+. Für den Anschluss stehen Fakra B(f) für AM/FM und Fakra G(f) für DAB/DAB+ zur Verfügung, wobei die Leitungslängen 250 mm beziehungsweise 200 mm betragen. Die Spannungsversorgung erfolgt über 12 V extern oder per Phantomspeisung. Ein Anzugsmoment von 6,5 Nm ist bei der Installation einzuhalten. Die Polarisation ist in beiden Bereichen linear-vertikal ausgeführt.

Merkmale
  • DAB Antenne
  • Einbauort: Dach hinten
  • Maße Antennenfuß: Länge 117 mm, Breite 76 mm, Höhe 62 mm
  • Bohrung: 19 mm rund oder 15 mm x 15 mm quadratisch
  • Anschluss AM/FM: Fakra B(f) weiß RG174
  • Anschluss DAB/DAB+: Fakra G(f) grau RG174
  • Anschluss Speisespannung: Flachstecker 6,3 mm
  • Leitungslänge AM/FM: 250 mm
  • Leitungslänge DAB/DAB+: 200 mm
  • Polarisation: Linear-Vertikal
Technische Daten
  • Frequenzbereich AM: 150 kHz – 1710 kHz
  • Frequenzbereich FM: 87,5 MHz – 108 MHz
  • Frequenzbereich DAB/DAB+: 174 MHz – 240 MHz
  • Stromaufnahme AM/FM: max. 80 mA
  • Stromaufnahme DAB/DAB+: max. 33 mA
  • Impedanz: 50 Ohm
  • Zugewinn DAB/DAB+: 2 dBi
  • Rauschzahl FM: 3,5 dB
  • Rauschzahl DAB/DAB+: 2 dB
  • Stehwellenverhältnis DAB/DAB+: < 3:1
  • Spannungsversorgung: 12 V extern / 12 V Phantomspeisung
  • Anzugsmoment: 6,5 Nm ± 20 %

Häufige Fragen zum Dachantenne AM/FM DAB/DAB+ Shark II Phantom

Welche Maße besitzt die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV hat einen Antennenfuß mit den folgenden Abmessungen: Die Länge beträgt 117 mm, die Breite 76 mm und die Höhe 62 mm. Diese Dimensionen erleichtern die Installation auf dem Fahrzeugdach, insbesondere im hinteren Bereich, wo sie vorgesehen ist. Die technische Präzision in diesen Maßen stellt sicher, dass die Antenne einen sicheren Sitz bietet und gleichzeitig aerodynamisch effizient ist, um Windgeräusche und zusätzlichen Widerstand zu minimieren.

Wie wird die Stromversorgung bei der Dachantenne AM/FM DAB/DAB+ Shark II Phantom sichergestellt?

Die Stromversorgung der Dachantenne AM/FM DAB/DAB+ Shark II Phantom erfolgt über eine 12 V externe Spannung für sowohl AM/FM als auch DAB/DAB+. Zusätzlich können beide Signale auch über eine 12 V Phantomspeisung versorgt werden, was eine flexible Integration ermöglicht, beispielsweise in Fahrzeuge, die über eine solche Versorgungsschiene verfügen. Die maximale Stromaufnahme beträgt 80 mA für AM/FM und 33 mA für DAB/DAB+. Dadurch ist die Antenne energiesparend, was insbesondere in Fahrzeugen wichtig ist, um die Batteriebelastung zu minimieren.

Welche Anschlussmöglichkeiten bietet die Dachantenne AM/FM DAB/DAB+ Shark II Phantom?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV ist mit spezifischen Anschlussleitungen ausgestattet. Für AM/FM wird ein Fakra B(f) Anschluss in Weiß verwendet, wobei die Leitung eine Länge von 250 mm hat. Für DAB/DAB+ nutzt die Antenne einen Fakra G(f) Anschluss in Grau mit einer Leitungslänge von 200 mm. Diese spezifizierten Anschlüsse gewährleisten eine sichere Verbindung und exzellente Signalübertragung, was besonders bei schlechten Empfangsbedingungen entscheidend ist. Die Flachsteckverbindung von 6,3 mm für die externe Speisespannung ermöglicht eine problemlose Integration in das Bordnetz.

Welche Frequenzbereiche deckt die Dachantenne AM/FM DAB/DAB+ Shark II Phantom ab?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom deckt unterschiedliche Frequenzbereiche ab, um ein breites Spektrum an Signalen zu empfangen. Der AM-Bereich reicht von 150 kHz bis 1710 kHz, während der FM-Bereich Frequenzen von 87,5 MHz bis 108 MHz erfasst. Für den DAB/DAB+ Empfang ist die Antenne auf Frequenzen von 174 MHz bis 240 MHz ausgerichtet. Diese umfassende Frequenzabdeckung ermöglicht es, unterschiedliche Radiodienste effizient zu empfangen und bietet Flexibilität für verschiedene Medieninhalte, die über diese Frequenzen gesendet werden.

Wie hoch ist der Zugewinn bei der Verwendung der Dachantenne AM/FM DAB/DAB+ Shark II Phantom?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom von ACV bietet einen Antennengewinn von 2 dBi speziell für DAB/DAB+. Dieser Zugewinn verbessert den Empfang, indem er die Signale effizient verstärkt und besser handhabbar macht. Es handelt sich um einen wichtigen Parameter, da der Zugewinn dabei hilft, schwächere Signale zu verstärken und Störungen zu minimieren, was zu einer zuverlässigeren Audioübertragung führt. Dies ist besonders relevant in ländlichen oder gebirgigen Regionen, wo Signale oft schwächer sind und zusätzliche Verstärkung benötigen.

Welche Kompatibilität bietet die Dachantenne AM/FM DAB/DAB+ Shark II Phantom im Hinblick auf die Dimensionen?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom ist so konzipiert, dass sie auf eine Vielzahl von Fahrzeugmodellen passt. Die notwendigen Bohrungen betragen 19 mm für runde Löcher und 15 mm x 15 mm für quadratische Löcher. Das Anzugsmoment liegt bei 6,5 Nm ± 20 %, was eine sichere Montage gewährleistet. Diese Parameter sind universell genug, um mit vielen Fahrzeugtypen kompatibel zu sein. Vor der Installation sollte stets geprüft werden, ob das spezifische Fahrzeug diese Anforderungen erfüllt, um eine optimale Befestigung und Funktionalität zu gewährleisten.

Welche Impedanz bietet die Dachantenne AM/FM DAB/DAB+ Shark II Phantom?

Die Impedanz der Dachantenne AM/FM DAB/DAB+ Shark II Phantom beträgt sowohl für AM/FM als auch DAB/DAB+ 50 Ohm. Diese Impedanz ist standardisiert und gewährleistet eine optimale Anpassung an die meisten Radiosysteme. Eine korrekte Impedanz ist entscheidend für die Minimierung von Signalverlusten und das Erreichen einer maximalen Leistungseffizienz. Dies trägt dazu bei, dass die Antenne hochwertige Signale empfängt und sendet, weswegen die passende Impedanz ein entscheidendes Qualitätsmerkmal für den Antennenbetrieb darstellt.

Was ist das Stehwellenverhältnis (SWR) der Dachantenne AM/FM DAB/DAB+ Shark II Phantom?

Das Stehwellenverhältnis (SWR) der Dachantenne AM/FM DAB/DAB+ Shark II Phantom beträgt für den DAB/DAB+ Empfang weniger als 3:1. Dieses Verhältnis zeigt an, dass die Antenne gut abgestimmt ist und effizient mit dem angeschlossenen Radiosystem zusammenarbeitet. Ein niedrigeres SWR bedeutet weniger reflektierte Leistung und somit effizientere Signalübertragung sowie reduzierten Energieverlust. Ein SWR-Wert von unter 3:1 gilt als optimal für die meisten Anwendungen und stellt sicher, dass die Antenne in einer Vielzahl von Umgebungen zuverlässig arbeitet.

Welchen Rauschwert bietet die Dachantenne AM/FM DAB/DAB+ Shark II Phantom?

Die Dachantenne AM/FM DAB/DAB+ Shark II Phantom weist unterschiedliche Rauschzahlen auf, abhängig vom Frequenzbereich: Im FM-Bereich beträgt der Rauschwert 3,5 dB, während er für DAB/DAB+ bei 2 dB liegt. Diese niedrigen Rauschwerte sind maßgeblich für die Klangqualität, da sie unerwünschte Signalveränderungen minimieren und somit zu einem klareren Empfang beitragen. Ein niedriger Rauschwert ist wesentlich für die Wiedergabe von Audiosignalen hoher Qualität, was insbesondere bei der Nutzung digitaler Radiodienste von Bedeutung ist.

Wie ist die Polarisation der Dachantenne AM/FM DAB/DAB+ Shark II Phantom ausgeführt?

Die Polarisation der Dachantenne AM/FM DAB/DAB+ Shark II Phantom ist sowohl für FM als auch für DAB/DAB+ linear-vertikal konfiguriert. Dies bedeutet, dass die elektromagnetischen Wellen vertikal ausgerichtet sind, was diese Polarisationstypen für den Empfang von Signalen bevorzugt, die denselben Polarisationstypen aufweisen. Linear-vertikale Polarisation wird üblicherweise verwendet, um die Kompatibilität mit den meisten Rundfunksendern zu gewährleisten. Dies ist besonders vorteilhaft in Situationen, in denen die Empfangsqualität und Signalstabilität optimiert werden müssen.
