Accuton S220-6-222

Beschreibung

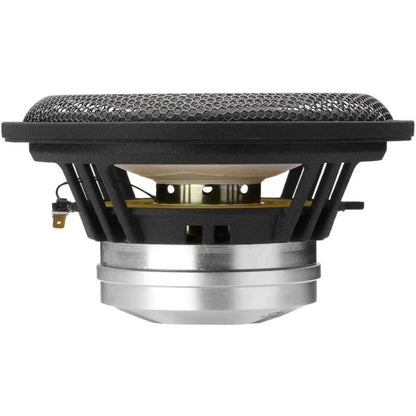

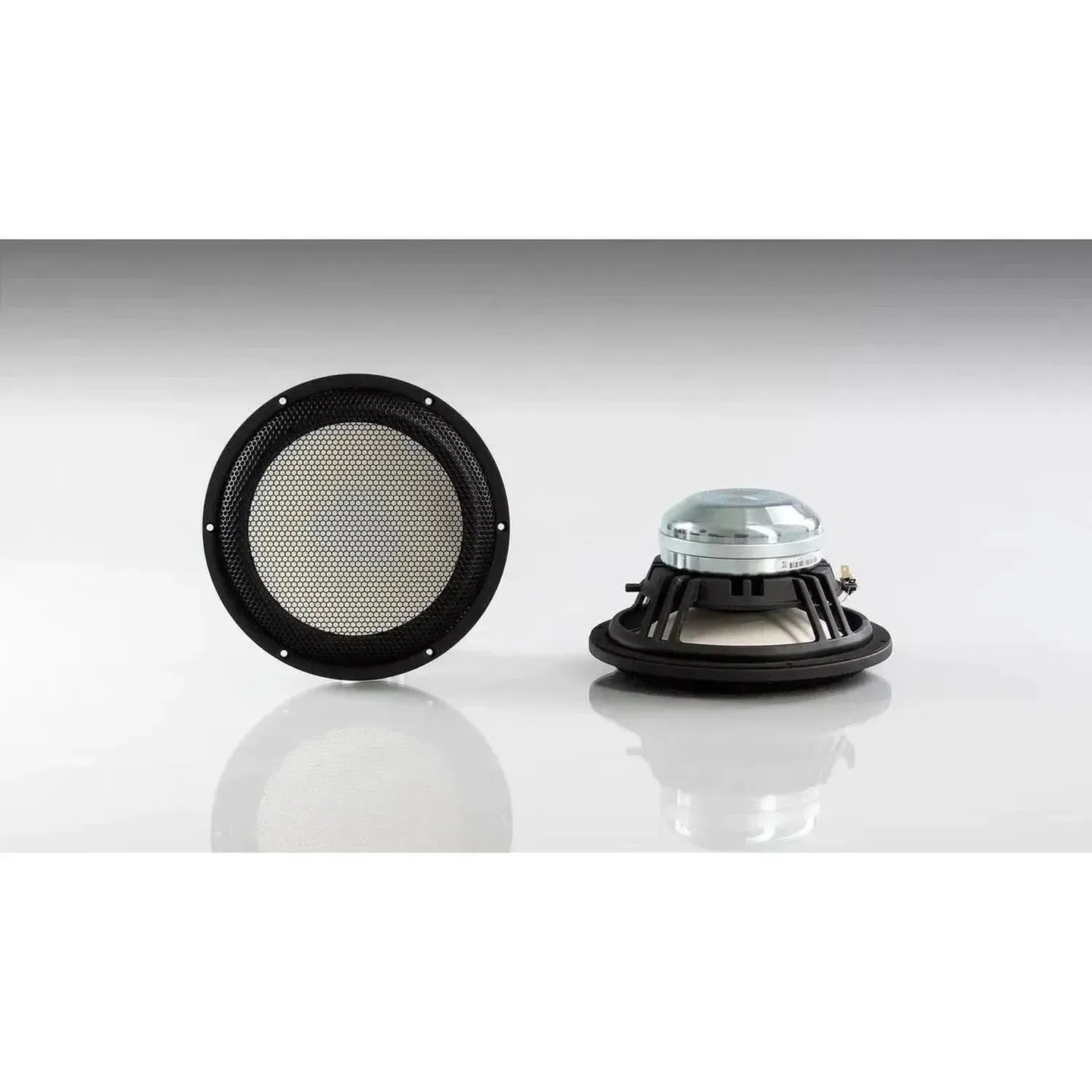

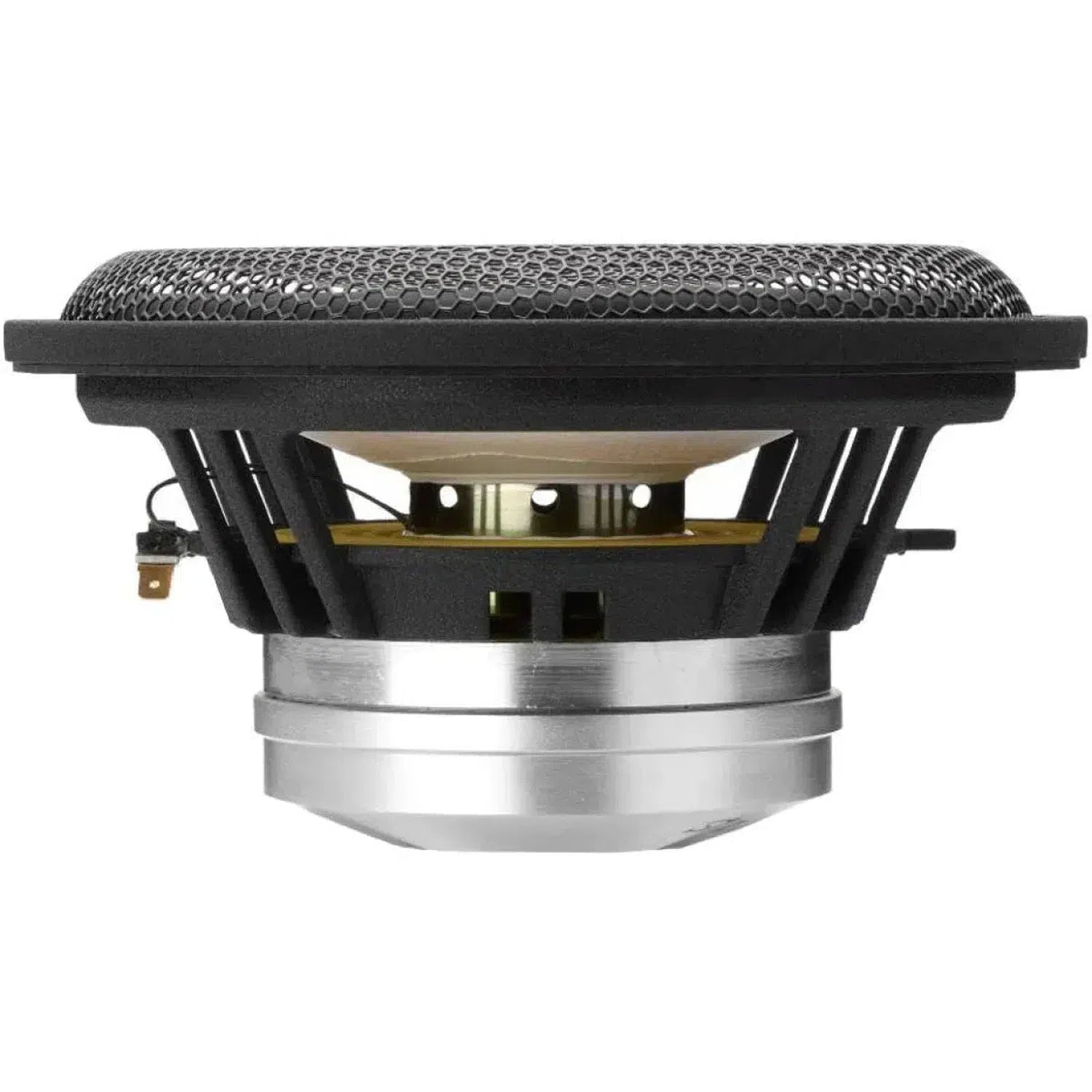

Der Accuton S220-6-222 ist ein 8,5 Zoll Sandwichmembran-Basstreiber mit hohem Wirkungsgrad für 2- oder 3-Wege-Designs. Er besitzt eine groß dimensionierte Schwingspule mit 55mm Titan-Schwingspulenträger.

Kurzbeschreibung:

• 22 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule.

Mechanische Daten

• Gesamtdurchmesser / Frontplatte 220 mm

• Lochausschnitt 191 mm

• Mindest Frontplattenstärke 9 mm

• Bauhöhe 112.5 mm

• Magnethöhe 49.5 mm

• Magnetdurchmesser 120 mm

• Schraublöcher Schrauben Din 7984 / Ø 4.50 mm

• Gewicht (Paar) 9.5 Kg

Thiele-Small Parameter

• Empfindlichkeit Spl 91.5 dB

• Widerstand(Gleichstrom) Re 6.52 Ohm

• Freiluft-Resonanzfrequenz Fs 25 Hz

• Äquivalenz Volumen Vas 89.68 Ltr

• Mechanische Güte Qms 3.83

• Elektrische Güte Qes 0.27

• Gesamtgüte Qts 0.26

• Effektive Membranfläche Sd 224 Cm2

• Bewegte Masse Mms 32.15 G

• Nachgiebigkeit Der Membranspannung Cms 1.26 Mm/N

• Mechanischer Widerstand Rms 1.32 Kg*S

Schwingspulen Parameter

• Belastbarkeit P 150 W

• Impedanz 6 Ohm
• Lineare Auslenkung Xmax +/-5.25 mm
• Durchmesser Der Schwingspule 55 mm
• Schwingspulenträgermaterial Ti

• Leitermaterial Cu

• Induktivität Der Schwingspule Le 0.36 mH

• Kraftfaktor Bl 10.95 N/A

• Antriebsvariante Unterhängig

• Ferrofluid Im Luftspalt Nein

Gehäuseempfehlung Geschlossen

• Vb: 12L, -11dB @ 40Hz, F-3dB: 69Hz, Q: 0.71 (typisch)

• Vb: 25L, -8dB @ 40Hz, F-3dB: 70Hz, Q: 0.50 (erweiterter Bass)

Gehäuseempfehlung Bassreflex

• Vb: 30L, Fres: 23Hz mit passivem Radiator, -12dB @ 25Hz, Q: 0.47 (optimale A/V-Ausrichtung)
• Vb: 25L, Portdurchmesser: 70mm, Länge: 230mm, Fres: 40Hz, F-3dB: 43Hz, Q: 0.50
• Vb: 40L, Portdurchmesser: 70mm, Länge: 155mm, Fres: 37Hz, F-3dB: 37Hz, Q: 0.43 (erweiterter Bass)

Frequenzgang

Hinweis

: Nicht für den Einsatz in Fahrzeugen geeignet.

• Dieses Lautsprecher-Chassis wurde speziell für den Einsatz in Heim- und Studio-Anwendungen entwickelt. Für die Nutzungen im automobilen Bereich empfehlen wir die Verwendung der speziellen Automotive-Serie von Accuton, die von Masori auf Anfrage angeboten wird.
• Die Automotive-Version (Accuton Carhifi Version) von Accuton erfüllt die strengen Automotive-Standards und ist speziell für den Einsatz in PKW Autos und verschiedensten weiteren Fahrzeugen konzipiert. Sie ist resistent gegen Vibrationen, Witterungseinflüsse, Hitze und Kälte, die in einem automobilen Umfeld auftreten können. Dadurch wird eine optimale Audioqualität und Zuverlässigkeit gewährleistet.
• Kontaktiere uns bei Masori, um weitere Informationen zur Carhifi-Automotive-Version von Accuton zu erhalten. Wir helfen Dir gerne dabei, die passende Lösung für Deine Anforderungen im automobilen Bereich zu finden und ein optimales Klangerlebnis in Deinem Fahrzeug zu ermöglichen.
