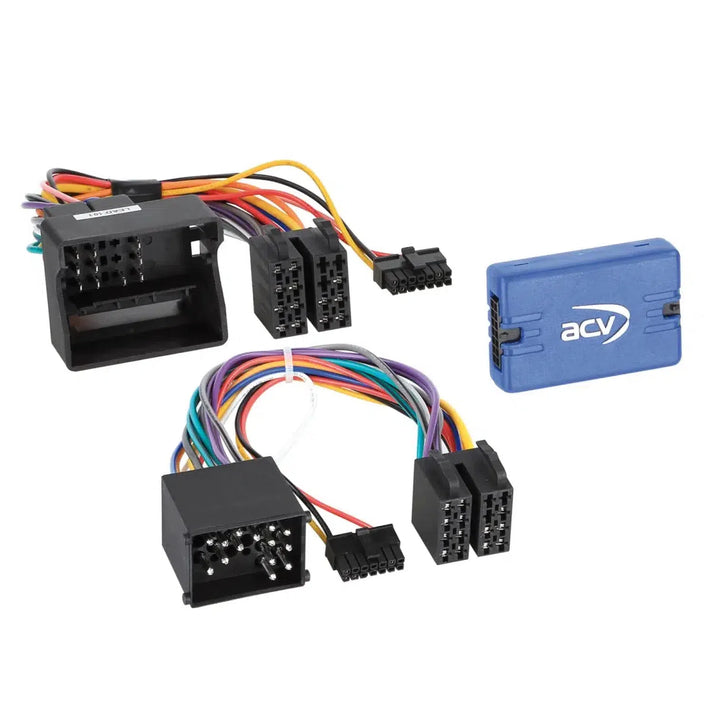

ACV LFB BMW/Mini 17Pin/Quadlock IBus
Mando a distancia en el volante
/pieza
¿Has visto más barato?
"Mantenemos el ritmo - ¡garantizado!" Aproveche la garantía de precio bajo. Si encuentra un artículo más barato en un sitio web dentro de la UE, igualaremos el precio del competidor y añadiremos un artículo de nuestra gama de accesorios.
Sus ventajas con Masori
Descripción de la
Wenn du dein Werksradio durch ein Nachrüstradio ersetzen möchtest, solltest du die originalen Lenkradfernbedienungsfunktionen beibehalten.
Allerdings können je nach Fahrzeugausstattung, Funktionsumfang und Software des Nachrüstgeräts einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleiche die abgebildeten Stecker des Adapters mit denen in deinem Fahrzeug und stelle sicher, dass sie optisch und technisch passen.
Bitte prüfe auch, ob eines der angegebenen originalen Werksradios in deinem Fahrzeug verbaut war.
Bevor du das Nachrüstradio endgültig einbaust, solltest du die Funktionen deines Fahrzeugs, die Fahrzeugeinstellungen und die Lenkradfernbedienung auf ihre Funktionstüchtigkeit überprüfen.
Sugerencia
I Bus
- Anschluss: 17 Pin BMW Stecker
- Conexión: conector BMW Quadlock de 40 patillas
- Fahrzeuge mit Business OEM Gerät
- Fahrzeuge ohne Professional OEM Navigation*
- Fahrzeuge ohne OEM Soundsystem**
- OEM Zusatkomponenten demontieren > CD-Wechsler/TV-Tuner/Telefonmodul
Kompatibel mit allev Fahrzeugen aus LFB Interface
- LFB BMW 3er/5er/7er/X5 / Mini R50/R52/R53 17Pin IBus > Artikel: 42sbm003
- LFB BMW 3er/5er/7er/X3/X5/Z4/ Mini 40Pin Quadlock IBus > Artikel: 42sbm004
Apto para los siguientes vehículos
- BMW 3er (E46) 07/1998 - 02/2007
- BMW 5er (E39) 01/1996 - 05/2004
- BMW 7er (E38) 09/1994 - 09/2001
- BMW X3 (E83) 02/2004 - 08/2010
- BMW X5 (E53) 03/2000 - 11/2006
- BMW Z4 (E85) 03/2002 - 08/2008***
- BMW Mini (R50/R53) 06/2001 - 11/2006****
- BMW Mini (R52) 07/2004 - 08/2008
Se proporcionan las siguientes señales
- LFB
17 Pin BMW Stecker
- *Fahrzeuge mit Professional Navigation BMW Verlängerung 17 Pin(f) > 17 Pin(m)/Antenne 6,5m > Artikel: 1020-21-6500-0
- **Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon) Aktivsystemadapter BMW/Land Rover/Rover 17 Pin > Artikjel: 13-1020-50
40 Pin BMW Stecker
- *Fahrzeuge mit Professional Navigation BMW Verlängerung Quadlock(f) > Quadlock(m)/Antenne 6,5m > Artikel: 1024-25-6500-0
- **Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon) LFB BMW 3er/5er/7er/X3/X5/Z4/ Mini Quadlock/Amp > Artikel: 42sbm007
- ***Fahrzeuge mit Stoffvedeck
- ****Fahrzeuge mit Harman Kardon OEM Soundsystem LFB BMW Mini (R53) 2001-2006 Amp Harman Kardon > Artikel: 42sbm011
Cable de conexión para los siguientes fabricantes de radios
- Cable LFB 42s/acv > Toma alpina: 42ctalpinelead
- LFB cable 42s/acv > Parrot 4 pin: 42ctasteroidlead
- LFB cable 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
- LFB cable 42s/acv > Blaupunkt/China HU/Kenwood 3 cable: 42ctchinahulead
- LFB cable 42s/acv > Clavija Clarion: 42ctclarionlead
- LFB cable 42s/acv > Cable Garmin Vieo" RV52 Stereo Dock 3: 42ctgarminlead
- LFB cable 42s/acv > JVC 1 cable/jack: 42ctjvclead
- LFB cable 42s/acv > Kenwood 1 cable: 42ctkenwoodlead
- LFB cable 42s/acv > Multilead varios dispositivos: 42ctmultilead
- LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead3
- LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead5
- LFB cable 42s/acv > Panasonic 1 cable: 42ctpanasoniclead
- Cable LFB 42s/acv > toma Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
- LFB cable 42s/acv > Pioneer AVH/DMH/SPH 2022> jack loose: 42ctpioneerlead2
- Cable LFB 42s/acv > Dispositivos con función LFB teach-in: 42ctsmartlead
- LFB cable 42s/acv > Blaupunkt/Kenwood/Sony jack: 42ctsonylead
- LFB cable 42s/acv > XZent/Zenec 1 cable: 42ctzeneclead
Instrucciones generales de instalación
Consulte
- 1: Comprobación de todas las funciones operativas y de ajuste del vehículo del dispositivo OEM
- 2: Desactivar el dispositivo OEM
- 3: Compruebe que todas las conexiones de interfaz son correctas y no presentan continuidad sin tensión.
Conexión y secuencia de conexión
- 1: Desactivar los ajustes y la configuración hardware de la interfaz
- 2: Compruebe la configuración del cable de conexión de radio
- 3: Conecte el cable de conexión de radio según las instrucciones de uso del dispositivo de reequipamiento
- 4: Conecte todas las demás conexiones según las instrucciones de uso del dispositivo de reequipamiento
- 5: Conexión de la instalación completa al vehículo con conexión en tensión por último
- 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del BDA.
- 7: Configuración del dispositivo de retroadaptación según las instrucciones de uso del dispositivo de retroadaptación Mando a distancia del volante/cámara/FSE/antena alimentación fantasma y otros
- 8: Prueba de funcionamiento del mando a distancia del volante y el vehículo
Cambios en la configuración de hardware de la interfaz y el cable de conexión de radio
- 1: Realizar cambios sin tensión
- 2: Conexión después del cambio ver arriba 5 a 8
En caso de mal funcionamiento de la interfaz o del vehículo
- 1: Adaptación al dispositivo OEM
- 2: Operar el dispositivo OEM
- 3: Establecer la inactividad del bus CAN
- 4: Comprobación de la configuración hardware de la interfaz
- 5: Conexión después del reposo del bus CAN ver arriba 5 a 8
- Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en las instrucciones de funcionamiento tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.
Conexiones adicionales, cambios en la configuración de los cables del haz de cables o uso de conexiones alternativas o extensiones de conexión.
- 1: Las conexiones y modificaciones sólo deben ser realizadas por especialistas formados.
- 2: Las conexiones y modificaciones deben comprobarse antes de la conexión para ver si existen aprobaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
- 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones midiendo y calibrando mediante el diagrama de asignación de cables del vehículo.
- 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin ninguna garantía de funcionamiento.
- 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
- 6: Las modificaciones en el mazo de cables premontado pueden invalidar la garantía del producto.
Descargar ficha técnica
