Se desideri sostituire la tua radio di fabbrica con una radio aftermarket, assicurati di mantenere le funzioni originali del telecomando al volante.

Tuttavia, è possibile che, a seconda dell'allestimento del veicolo, delle funzionalità e del software del dispositivo di retrofit, alcune funzioni di controllo possano mancare o essere sostituite da altre funzioni.

Confronta i connettori dell'adattatore mostrati con quelli nel tuo veicolo e assicurati che siano compatibili sia esteticamente che tecnicamente.

Controlla anche se uno dei radio originali indicati era installato nel tuo veicolo.

Prima del montaggio finale, ti consigliamo di controllare il funzionamento delle funzioni del tuo veicolo, delle impostazioni del veicolo e del telecomando del volante.

Nota

• CAN-Bus

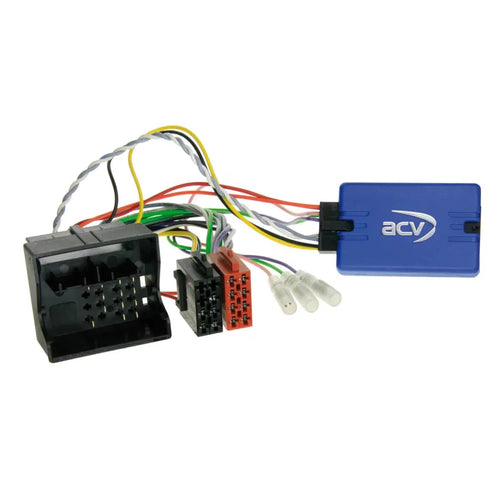

• Anschluss: connettore Quadlock a 40 pin Citroen / Peugeot
• Veicoli con dispositivo OEM Blaupunkt / Continental / Siemens VDO RD4 con manopola del volume
• Veicoli senza Continental RD5 OEM CD-Tuner Silverbox
• Veicoli senza dispositivo OEM Continental RD45 con regolatore di volume a manopola**
• Veicoli senza Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigazione Veicoli senza JBL OEM Sistema Audio
• Impostazioni del veicolo supportate (vedi BDA)
• Veicoli con modalità ECO > collegamento a corrente continua +12V terminale 30 batteria protetta
• Veicoli con PDC aggiuntivo > can-pdc*

Adatto per i seguenti veicoli

• Citroën
• Citroën Berlingo (7) 06/2008 - 03/2012
• Citroën Berlingo (7) 04/2012 - 05/2015
• Citroën Berlingo (7) 06/2015 - 06/2018
• Citroën C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• Citroën C3 (S) 01/2010 - 01/2017
• Citroën C4 (L) 11/2004 - 08/2010
• Citroën C5 (D) 10/2004 - 04/2008
• Citroën C8 (E) 01/2008 - 07/2012
• Citroën C8 (E) 07/2012 - 06/2014
• Citroën DS3 (S) 03/2010 - 07/2014
• Citroen Jumpy (X) 02/2007 - 05/2016
• Citroen Nemo (A) 08/2008 - 12/2015
• Citroen Xsara Picasso (C) 03/2004 - 02/2010
• Fiat
• Fiat Scudo (ZAF 270) 02/2007 -07/2016
• Toyota

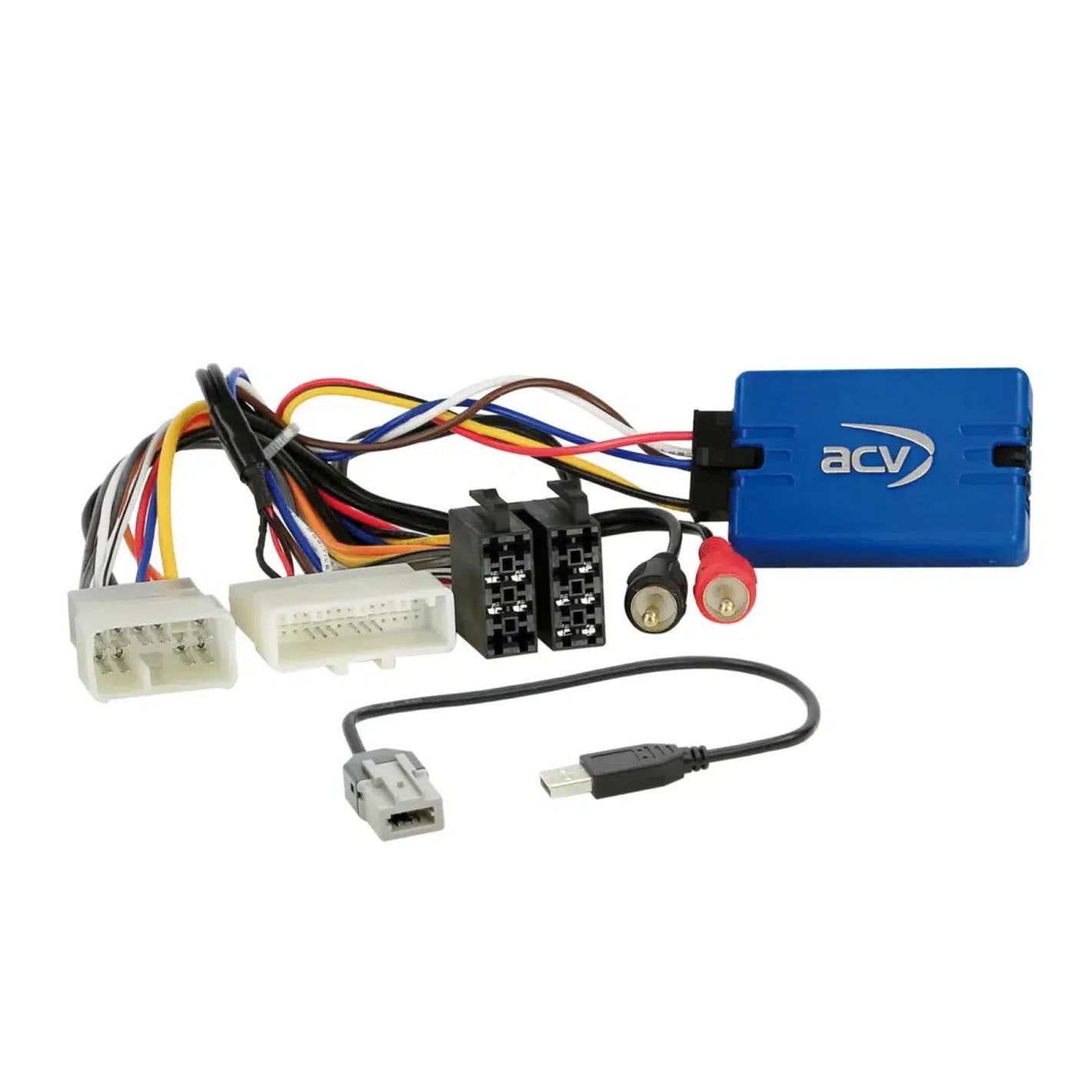

• Toyota Proace 03/2013 - 08/2016

I seguenti segnali sono disponibili

• I veicoli reimportati o i veicoli con software diverso possono essere incompatibili nelle funzioni.
• rosso: +12V accensione morsetto 15
• arancione: +12V Illuminazione morsetto 58
• lilla/bianco: +12V segnale di retromarcia
• rosa: segnale di velocità
• verde: massa segnale freno a mano GND
• Capacità di carico uscite totali: 100 mA max.
• Richiesta di corrente superiore a 100 mA
• 1 Relè Resistenza Bobina 75 Ohm min.
• 2 Relè Spolenresistenza 150 Ohm min.
• comando al volante
• Impostazioni veicolo supportate
• *Veicoli con dispositivo OEM RD4 / PDC LFB Citroen/Fiat diversi veicoli 40Pin Quadlock PDC > Articolo: 42sct008
• **Veicoli con dispositivo RD45 OEM LFB Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock > Articolo: 42b-3444741

Cavo di collegamento per i seguenti produttori di radio

• LFB Cavo 42s/acv > Alpine Klinke: 42ctalpinelead
• LFB Cavo 42s/acv > Parrot 4 Pin: 42ctasteroidlead
• LFB Cavo 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• LFB Cavo 42s/acv > Blaupunkt/Cina HU/Kenwood 3 Cavi: 42ctchinahulead
• LFB Cavo 42s/acv > Clarion Klinke: 42ctclarionlead
• LFB Cavo 42s/acv > JVC 1 Cavo/Klinke: 42ctjvclead
• LFB Cavo 42s/acv > Kenwood 1 Cavo: 42ctkenwoodlead
• LFB Cavo 42s/acv > Multilead diversi dispositivi: 42ctmultilead
• LFB Kabel 42s/acv > Multilead diversi dispositivi/Pioneer 2022>: 42ctmultilead3
• LFB Kabel 42s/acv > Multilead diversi dispositivi/Pioneer 2022>: 42ctmultilead5
• LFB Cavo 42s/acv > Panasonic 1 Cavo: 42ctpanasoniclead
• LFB Cavo 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
• LFB Cavo 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke sciolto: 42ctpioneerlead2
• LFB Cavo 42s/acv > Dispositivi con funzione di apprendimento LFB: 42ctsmartlead
• LFB Cavo 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
• LFB Cavo 42s/acv > XZent/Zenec 1 Cavo: 42ctzeneclead

Istruzioni generali per l'installazione

• Collegamento e sequenza di collegamento
• 1: Effettuare le impostazioni e la configurazione dell'interfaccia senza tensione
• 2: Controllare la configurazione del cavo di collegamento radio
• 3: Collegare il cavo di collegamento radio secondo le istruzioni del manuale dell'apparecchio di retrofitting.
• 4: Eseguire il collegamento di tutte le ulteriori connessioni secondo il manuale d'uso del dispositivo di retrofit.
• 5: Collegamento dell'installazione complessiva al veicolo con connessione sotto tensione per ultima
• 6: Configurazione del dispositivo di retrofit secondo il manuale d'uso del dispositivo di retrofit Comando remoto del volante / Telecamera / FSE / Alimentazione phantom dell'antenna e altro
• Modifiche alla configurazione dell'interfaccia e del cavo di collegamento radio
• 1: Eseguire le modifiche senza tensione
• 2: Collegamento dopo modifica vedere sopra 5 e 6
• Le connessioni, le modifiche alle connessioni, le connessioni alternative, le connessioni di cavi sciolti o le estensioni delle connessioni di cavi sciolti indicate nel testo di avviso o nel manuale d'uso servono esclusivamente come orientamento e informazione per il personale specializzato.
• "Collegamenti, modifiche della configurazione dei cavi del cablaggio o utilizzo di collegamenti alternativi o estensioni di collegamento"
• 1: Le connessioni e le modifiche devono essere effettuate esclusivamente da personale specializzato.
• 2: Le connessioni e le modifiche devono essere verificate prima del collegamento per eventuali approvazioni del produttore o per le condizioni di garanzia del produttore che potrebbero essere influenzate dalle modifiche.
• 3: Le connessioni e le modifiche devono essere verificate per funzionalità e correttezza prima del collegamento, misurando e confrontando con il piano di cablaggio del veicolo.
• 4: Le connessioni e le modifiche avvengono sotto la propria responsabilità senza garanzia di funzionamento.
• 5: Le connessioni e le modifiche avvengono sotto la propria responsabilità senza garanzia per danni al veicolo, al dispositivo di retrofit o all'interfaccia.
• 6: Le modifiche al cablaggio preconfezionato comportano l'estinzione della garanzia del prodotto.
