Tout sur les porte-fusibles ANL et Mini-ANL

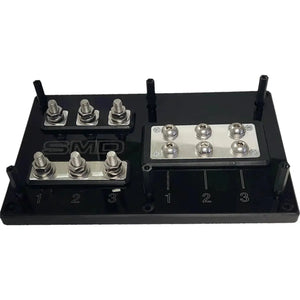

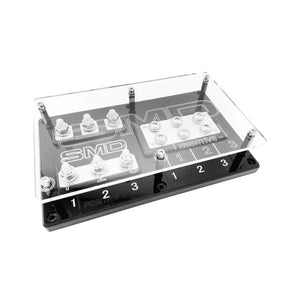

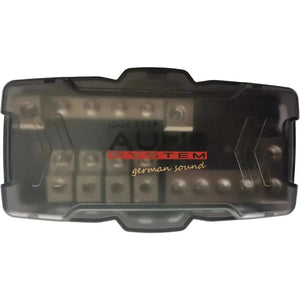

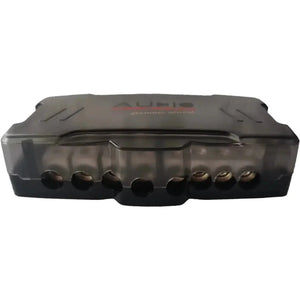

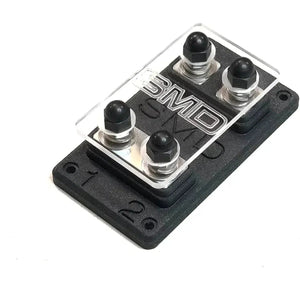

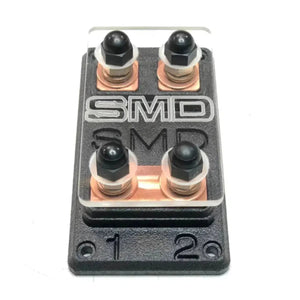

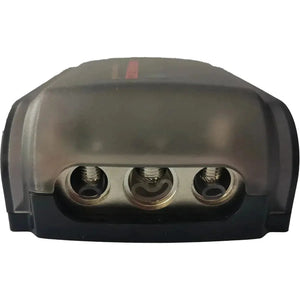

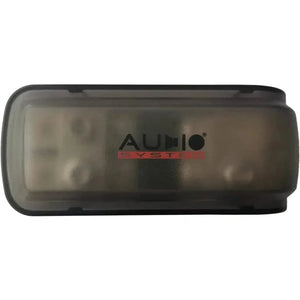

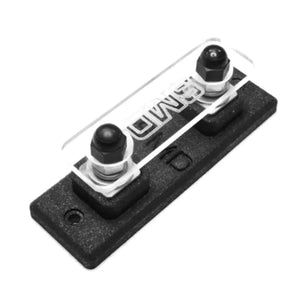

La sécurité électrique joue un rôle prépondérant dans le véhicule. Pour les installations gourmandes en électricité, la protection des câbles sous tension est indispensable. Les meilleures ventes de cette catégorie sont d'ailleurs : Masori 20 mm²-50 mm² interrupteur de protection ANL étanche, SMD FB-2 interrupteur de protection ANL double Heavy Duty en aluminium, Audio System Z-FDBG 2-4 / Z-DB 9. Si tu souhaites passer directement aux marques les plus populaires, nous te recommandons de jeter un œil à : Masori, SMD, Audio System.

À quoi sert un porte-fusible ?

Un porte-fusible sert à protéger les câbles électriques de la voiture et ceux du système audio contre les surcharges et les courts-circuits. La valeur du fusible dépend de la section du câble. Ci-dessous, nous donnons un exemple des sections de câbles les plus couramment utilisées.

Câble section : 0,5 mm² - Max. intensité du fusible : 10 A - Résistance de la ligne : 34,20 mOhm/m
Câble section : 1,0 mm² - Intensité maximale du fusible : 15 A - Résistance de la ligne : 17,10 mOhm/m

Comment fonctionne un porte-fusible ?

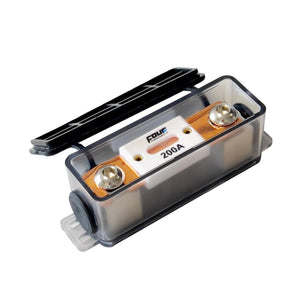

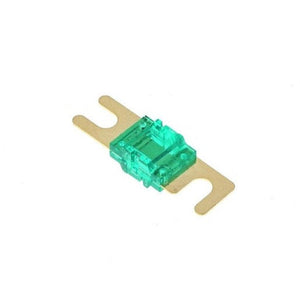

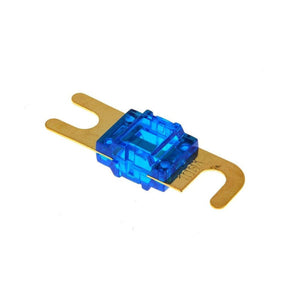

Les fusibles ANL sont équipés d'une fine bande de tôle de fusible qui se rompt à un certain courant et interrompt le circuit. Le boîtier des fusibles sert de protection contre les incendies et les projections d'eau. Les mini-fusibles ANL sont conçus pour un courant maximal allant jusqu'à 175 A, tandis que les modèles plus grands protègent jusqu'à 300 A. Les deux types de fusibles sont conçus pour des amplificateurs gourmands en énergie. Pour des sections de câble de 35 mm², il n'y a pas de différence quant au type de fusible utilisé.

Quels types de porte-fusibles propose Masori ?

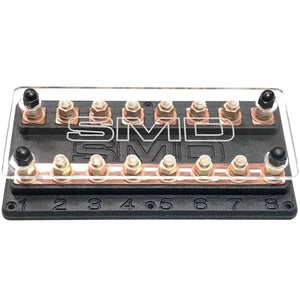

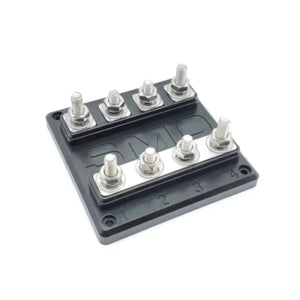

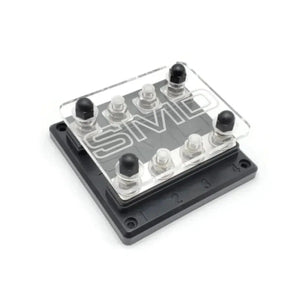

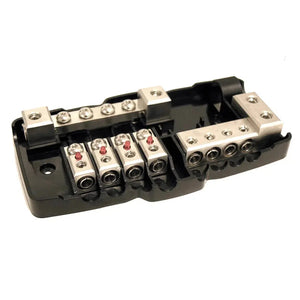

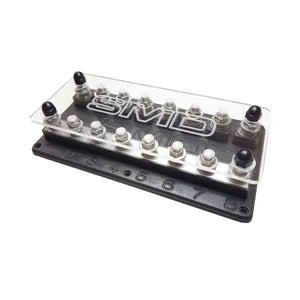

Dans notre assortiment, nous proposons de petits fusibles mini-ANL pour le raccordement d'un câble et de grands blocs de fusibles ANL, qui offrent de la place pour jusqu'à 8 câbles électriques. De plus, nous proposons un modèle avec un voltmètre intégré, ce qui rend les chutes de tension directement visibles. Les fusibles sont absolument résistants aux intempéries et conçus pour une utilisation à long terme.

Quels fabricants distribuent Masori ?

Actuellement, notre assortiment chez Masori comprend des porte-fusibles des fabricants suivants : Audio System, Ground Zero, JL Audio, Masori, Pride, Rockford Fosgate, SMD.

Conclusion

Les fusibles sont indispensables pour un fonctionnement sûr et protègent à la fois le matériel et les personnes se trouvant dans le véhicule. Les porte-fusibles sont disponibles en différentes versions et tailles et protègent les câbles de manière fiable contre les surcharges.

Les fusibles protègent les circuits électriques ainsi sécurisés contre des intensités de courant excessives, qui peuvent être causées par une surcharge, un court-circuit, une consommation trop élevée des appareils ou d'autres défauts. Les fusibles défectueux doivent toujours être remplacés par des fusibles ayant la même intensité nominale. En cas d'urgence, des fusibles de moindre intensité nominale peuvent être utilisés jusqu'à la prochaine intervention. Les fusibles ne doivent jamais être réparés par des "ponts" en matériaux conducteurs, car cela peut entraîner de graves dommages au réseau électrique, allant jusqu'à un incendie de câbles. Les fusibles et leurs connexions doivent être protégés contre la saleté et la corrosion. Les connecteurs de contact desserrés ou corrodés doivent être redressés ou remplacés. Pour protéger les circuits et les câbles contre les courts-circuits et les surcharges dues à des courants trop élevés, des fusibles sont utilisés dans la technologie automobile. Il existe désormais une multitude de types de fusibles sur le marché, certains modèles n'étant plus utilisés.

En général, des fusibles à fusion sont utilisés, dans lesquels une bande métallique intégrée au fusible fond et interrompt le circuit lorsque survient une surcharge ou un court-circuit. Plus rarement et uniquement pour certaines applications, comme les lève-vitres électriques ou le verrouillage central, des disjoncteurs sont utilisés, qui interrompent le courant dans ce circuit pendant une certaine période en cas de surcharge ou de fonctionnement continu.

Les fusibles en verre étaient principalement utilisés par les fabricants de véhicules américains et asiatiques jusqu'à l'apparition des fusibles ATO. Aujourd'hui, ces fusibles en verre sont encore parfois utilisés comme fusibles d'appareil, par exemple dans les autoradios, bien qu'ils aient également été largement remplacés par des fusibles ATO. Sur les capuchons en métal, le type de fusible exact à respecter lors du remplacement est indiqué. Pour le marché européen, des fusibles en verre de dimensions 5 x 20 mm sont courants, tandis que sur le marché américain et asiatique, des fusibles de dimensions 6,3 x 32 mm étaient souvent utilisés. En règle générale, les fusibles en verre sont conçus pour une limite de courant nominal maximale de 20 A.

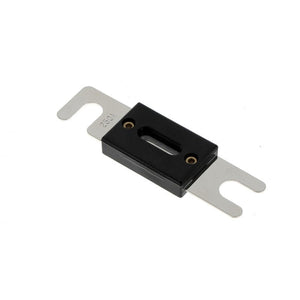

Les fusibles ANL sont principalement installés sur des véhicules relativement récents et sont conçus pour des intensités de courant nominales élevées, généralement supérieures à 40 A. La plupart du temps, ces fusibles sont directement placés près de la batterie du véhicule dans un boîtier de fusibles et sont vissés. Ce type de fusible est normalisé selon la norme DIN 43560 ou DIN 72581. Pour éviter les courts-circuits causés par des outils de déconnexion, il est nécessaire de débrancher la batterie avant de remplacer ces fusibles. Si un fusible ANL saute, il faut s'attendre à un problème plus important dans l'électronique de bord. Il est recommandé de faire vérifier le réseau électrique par un atelier spécialisé pour éviter d'autres dommages.

Les fusibles ATO ont été développés vers 1976 et ont été utilisés pour la première fois en grande série dans l'Opel Kadett D sorti en 1979. Aujourd'hui, ce type de fusible est devenu la norme chez presque tous les fabricants de véhicules. ATO signifie "Automotive Technology Organization". Ce type de fusible est normalisé selon la norme ISO 8820-3. L'avantage de ce type de fusible est son faible encombrement et ses languettes de contact relativement larges, qui garantissent un contact sûr dans le connecteur et maintiennent ainsi les résistances de contact et donc la chute de tension dans le réseau électrique à un niveau bas. La couleur du corps du fusible indique l'intensité nominale.

Types de sécurité dans la boutique :

ANL Sicherung
MiniANL Sicherung
AFS Sicherung
ATO Sicherung
Flachstecksicherungen
Verres de sécurité

Welche Funktion haben Sicherungshalter in einer Auto-Soundanlage?

Sicherungshalter sind essenziell für den sicheren Betrieb einer Auto-Soundanlage, da sie die Stromkreise vor Überlastung und Kurzschlüssen schützen. Aber wie genau funktionieren sie? Hier wird's spannend: - Ein Sicherungshalter beherbergt die Schmelzsicherung, die bei zu hohem Stromfluss schmilzt und somit den Stromkreis unterbricht. - Die zuverlässige Absicherung hängt vom Kabelquerschnitt ab. Beispiel dafür: Bei 0,5 mm² Kabelquerschnitt ist eine Maximalstromstärke von 10 A empfehlenswert. - Besondere Sicherheit bieten Modelle, die spritzwassergeschützt sind, um auch unter widrigen Bedingungen zuverlässig zu arbeiten. Dein Handlungsplan: 1. Analysiere die Querschnitte deiner Kabel, um die richtige Sicherung auszuwählen. 2. Berücksichtige die Umgebung, in der deine Anlage betrieben wird – wähle wetterfeste Optionen, wenn du häufig in feuchten Umgebungen fährst. 3. Besorge dir qualitativ hochwertige Sicherungshalter von renommierten Herstellern wie Masori, SMD oder Audio System - diese bieten langanhaltenden Schutz.

Warum sind ANL und Mini-ANL Sicherungen für Fahrzeuge besonders geeignet?

ANL und Mini-ANL Sicherungen sind besonders für Fahrzeuge geeignet, weil sie für hohe Stromstärken ausgelegt sind und somit den Anforderungen moderner, stromhungriger Elektronik gerecht werden. Sie sind dabei für Bemessungsstromstärken von bis zu 300 A geeignet, was sie ideal für leistungsstarke Komponenten wie Verstärker macht. - ANL-Sicherungen bieten einen robusten Schutz und sind in spritzwassergeschützten Gehäusen verfügbar, was sie resistent gegen Umwelteinflüsse macht. - Besonders bei dickeren Kabeln (ab 35 mm²) ist der Einbau solcher Sicherungen relevant, da sie den Stromfluss stabil und den Schutz maximiert halten. Hier sind deine Schritte: 1. Prüfe die benötigte Stromstärke deiner Komponenten und wähle eine passende ANL-Sicherung (zum Beispiel die Masori ANL Sicherung für 35 mm² Kabel). 2. Überlege, ob dein Fahrzeug besonderen Witterungseinflüssen ausgesetzt ist, und wähle gegebenenfalls spritzwassergeschützte Sicherungen. 3. Stelle sicher, dass du bei der Installation die DIN- und ISO-Normen beachtest, um die Sicherheit zu maximieren.

Wann solltest du Sicherungen in deiner Auto-Elektrik überprüfen?

Regelmäßige Überprüfung deiner Sicherungen verhindert unvorhergesehene Ausfälle und schützt deine Auto-Elektrik. Aber wann ist eigentlich der beste Zeitpunkt dafür? - Du solltest die Sicherungen prüfen, wenn du Änderungen an der Elektrik vornimmst, beispielsweise beim Einbau neuer Geräte oder Verstärker. - Wenn du einen höheren Stromverbrauch als gewöhnlich feststellst, könnte das ein Zeichen für eine Überprüfung sein. - Auch nach längeren Fahrten durch staubige oder feuchte Gebiete ist eine Kontrolle sinnvoll, um zu verhindern, dass Staub oder Feuchtigkeit die Kontakte beeinträchtigen. Das solltest du tun: 1. Setze eine periodische Überprüfung in deinen Wartungsplan, um frühzeitig mögliche Defekte zu erkennen – monatlich oder vierteljährlich. 2. Erwirb ein Multimeter, um die Sicherungen auf Durchgang zu überprüfen und Unregelmäßigkeiten aufzudecken. 3. Stelle sicher, dass Ersatzsicherungen zur Hand sind, um im Notfall schnell reagieren zu können.

Was unterscheidet Mini-ANL von regulären ANL Sicherungen?

Mini-ANL und ANL Sicherungen unterscheiden sich in erster Linie durch ihre Größe und die maximal absicherbare Stromstärke. Doch was bedeuten diese Unterschiede konkret? - Mini-ANL Sicherungen sind kompakter und leichter im Einbau, ideal für Anwendungen mit begrenztem Platzangebot. - Während Mini-ANL Sicherungen bis zu 175 A sichern können, erreichen reguläre ANL Sicherungen bis zu 300 A, womit sie besser für extrem leistungsstarke Anwendungen geeignet sind. - In Systemen, die bereits dicht gepackt sind oder wenig Spielraum haben, bieten Mini-ANL die nötige Flexibilität ohne Kompromisse bei der Sicherheit. Was solltest du konkret machen? 1. Analysiere den zur Verfügung stehenden Einbauraum und die benötigte Absicherung. Benötigst du Kompaktheit oder maximale Belastbarkeit? 2. Bei begrenztem Platz ist eine Mini-ANL vorzuziehen. Alternativ, falls Platz und maximale Sicherungskraft erforderlich sind, bleib bei den normalen ANL Sicherungen. 3. Erkundige dich beim Kauf nach den genauen Spezifikationen und bestelle bei bekannten Marken, um die Qualität zu sichern.

Wie finden Überlastung und Kurzschlüsse durch geeignete Sicherungshalter ihre Lösung?

Sicherungshalter sind deine besten Freunde, wenn es darum geht, Überlastung und Kurzschlüsse in deinem Auto zu verhindern. Wie das funktioniert, ist ziemlich faszinierend: - Sie sind so konzipiert, dass sie die Stromzufuhr unterbrechen, bevor der Stromkreislauf durch Überlastung beschädigt wird. - Insbesondere in High-Power-Soundanlagen ist dies entscheidend, um kostspielige Schäden an Lautsprechern und Endstufen zu vermeiden. - Durch die richtige Wahl des Sicherungswerts (abhängig vom Kabelquerschnitt, z.B. 10 A für 0,5 mm²) schützt du deine Anlage effektiv. Um das meiste aus deinen Sicherungshaltern herauszuholen: 1. Wähle den Sicherungshalter basierend auf dem maximalen Strombedarf deiner Geräte – orientiere dich an den Spezifikationen und berechne den Gesamtstrom. 2. Setze auf Qualität, um langfristig sicher zu fahren. Hierbei ist spritzwassergeschütztes Zubehör eine erstklassige Wahl. 3. Halte einen Vorrat an Ersatzsicherungen bereit, um im Falle eines Falles schnell handeln zu können.

Welche Sicherungstypen sind heute Standard und warum?

Heutige Standardsicherungen umfassen ANL, Mini-ANL, ATO und Flachstecksicherungen. Diese haben sich aus gutem Grund durchgesetzt. Lass uns einen Blick darauf werfen: - ATO-Sicherungen sind seit den späten 70er Jahren populär und bieten einen geringen Platzbedarf sowie eine zuverlässige Kontaktierung. - ANL-Sicherungen sind vor allem bei grösseren Fahrzeugstromkreisen beliebt, wo hohe Stromstärken gesichert werden müssen. - Mini-ANL erlaubt zudem den Einsatz in beengten Verhältnissen ohne Abstriche bei der Stromsicherung. Um das passende für deine Bedürfnisse zu finden: 1. Überprüfe, was dein Fahrzeug standardmäßig verbaut hat, denn oft ist das einfachste Upgrade, in der existierenden Bauweise zu bleiben. 2. Stöbere in deinem lokalen oder Online-Ersatzteilgeschäft nach den genannten Typen, um herauszufinden, welcher am besten in dein individuelles Setup passt. 3. Bei Neuinstallationen ist der Sprung zu ANL/Mini-ANL in Betracht zu ziehen, um auch zukünftig auf Veränderungen in der Stromstärkenaufnahme vorbereitet zu sein.

Wann ist der Einsatz eines Sicherungshalters mit Spannungsmesser sinnvoll?

Ein Sicherungshalter mit integriertem Spannungsmesser kann besonders in Situationen nützlich sein, die sensible Elektronik beinhalten. Wenn du also große Stromkreise im Auto betreibst oder ein Enthusiast für Audiokomponenten bist, kann das ein Game Changer sein. - Mit ihm kannst du Spannungsabfälle sofort erkennen, was vor allem nützlich ist, wenn du große Stromspitzen vermeiden möchtest, die teuere Ausrüstung beschädigen könnten. - Die Beobachtung der Spannung hilft dabei, die Effizienz der installierten Lösung zu überwachen und eventuellen Leistungsverlusten entgegenzuwirken. - Gerade bei umfangreichen Installationen in komplexeren elektrischen Systemen ergibt sich somit ein signifikanter Vorteil in Bezug auf Kontrolle und Sicherheit. Wenn das für dich interessant klingt: 1. Schau dir an, welche Lösungen existieren – Produkte von Masori bieten bereits diese geforderte Kombination. 2. Kalkuliere deinen Bedarf, anhand der mit Geräten versorgten Stromkreise. 3. Teste das System regelmäßig, um sicherzustellen, dass alles reibungslos funktioniert und Karten vorbereitet werden, um einen Defekt sofort zu identifizieren.

Wie pflegst du deine Sicherungshalter und warum ist das wichtig?

Pflege deiner Sicherungshalter könnte den Unterschied zwischen einer erfolgreichen Fahrt und einer unerwarteten Panne ausmachen. Hier sind ein Paar Durchführungstipps: - Regelmäßige Reinigung verhindert Verschmutzung und Korrosion, die die Leitfähigkeit beeinträchtigen könnten. Oxidierte Kontakte erhöhen den Übergangswiderstand, was zum Spannungsabfall führt. - Sorgfältig schauen, dass alle Stecker fest anliegen. Lose Kontakte führen zu Funkenschlag oder Wärmestaus, was die Lebensdauer der Sicherungen verringert. Zusammengefasst deine Handlungsanweisungen: 1. Inspektionshäufigkeit: Mindestens einmal im Monat oder bei Routinewartung des Fahrzeugs. 2. Verwende Kontaktreiniger, um die Metallverbindungen von Rückständen zu befreien – achte darauf, dass du das korrekte Reinigungsmittel für elektrische Komponenten verwendest. 3. Wenn dir irgendein Kontakt lose erscheinen sollte, ziehe ihn nach oder ersetze ihn bei Bedarf, um darüber besorgt zu sein, dass alle Verbindungen sicher sind.

Warum ist es riskant, defekte Sicherungen provisorisch zu überbrücken?

Die Versuchung kann groß sein, eine kaputte Sicherung schnell durch einen einfachen Draht zu überbrücken – aber das birgt große Gefahren: - Ein solcher „Patch“ schaltet die Sicherheitsfunktion ab. Sollten daraufhin hohe Ströme fließen, bleibt der Strom ungeschützt, was selbst zu einem Kabelbrand führen kann. - Ein überbrückter Sicherungshalter bedeutet im schlimmsten Fall, dass du den Stromfluss nicht kontrollierst. Undenkbare Schäden an der Fahrzeug- oder Soundelektrik könnten die Folge sein. Wie kannst du das Risiko minimieren? 1. Immer eine Kleine Kiste Ersatzsicherungen parat halten – bei echtem Defekt einfach austauschen, nicht improvisieren lassen. 2. Führe eine tägliche Inspektion des Sicherungskastens durch – erkenne fehlerhafte Verbindungen sofort. 3. Wenn du den Fehler nicht schnell identifizieren kannst, wende dich an den Mechaniker deines Vertrauens, bevor du beim nächsten regulären Werkstattbesuch konfrontiert wirst und die Notlösungen sich vielleicht nicht als schadlos erwiesen haben.

Was ist bei der Wahl zwischen ATO und Glassicherungen zu beachten?

Die Entscheidung zwischen ATO- und Glassicherungen hängt von mehreren Faktoren ab. Da beide in puncto Sicherheit vergleichbar sind, sprechen Platzbedarf und Materialeigenschaften häufig den Unterschied: - ATO-Sicherungen sind kompakt, zuverlässig und weitverbreitet in modernen Autos. Sie benötigen weniger Platz und sind einfach zu ersetzen. - Glassicherungen sind klassisch und finden sich vermehrt in älteren Autos sowie spezifischen Anwendungen wie in bestimmten Autoradios. Sie bieten eine gute Sichtbarkeit der Sicherungszustände, erfordern jedoch mehr Volumen. Solltest du nun zwischen den beiden Typen schwanken: 1. Prüfe die vorgegebene Sicherungsart deines Fahrzeugs: Benutze gleichausgelegte Werte für Austausch und Technik. 2. Bei Neukonstruktionen und zusätzlicher Elektrik kann der Wechsel zu ATO sinnvoller sein, insbesondere durch geringe Abmessungen. 3. Für spezialisierte Bereiche oder beim Upgrade von Oldtimern ist Glassicherung die treuere Wahl, wenn die Elektromobilitäten nicht darauf hinauslaufen, auf höhere Standards umzusteigen. Starte die Kompatibilitätsprüfung und mache deinen Kauf auf kompatiblen Plattformen wie dem Shop bereit – Ganz gleich, ob ATO oder Glas.
