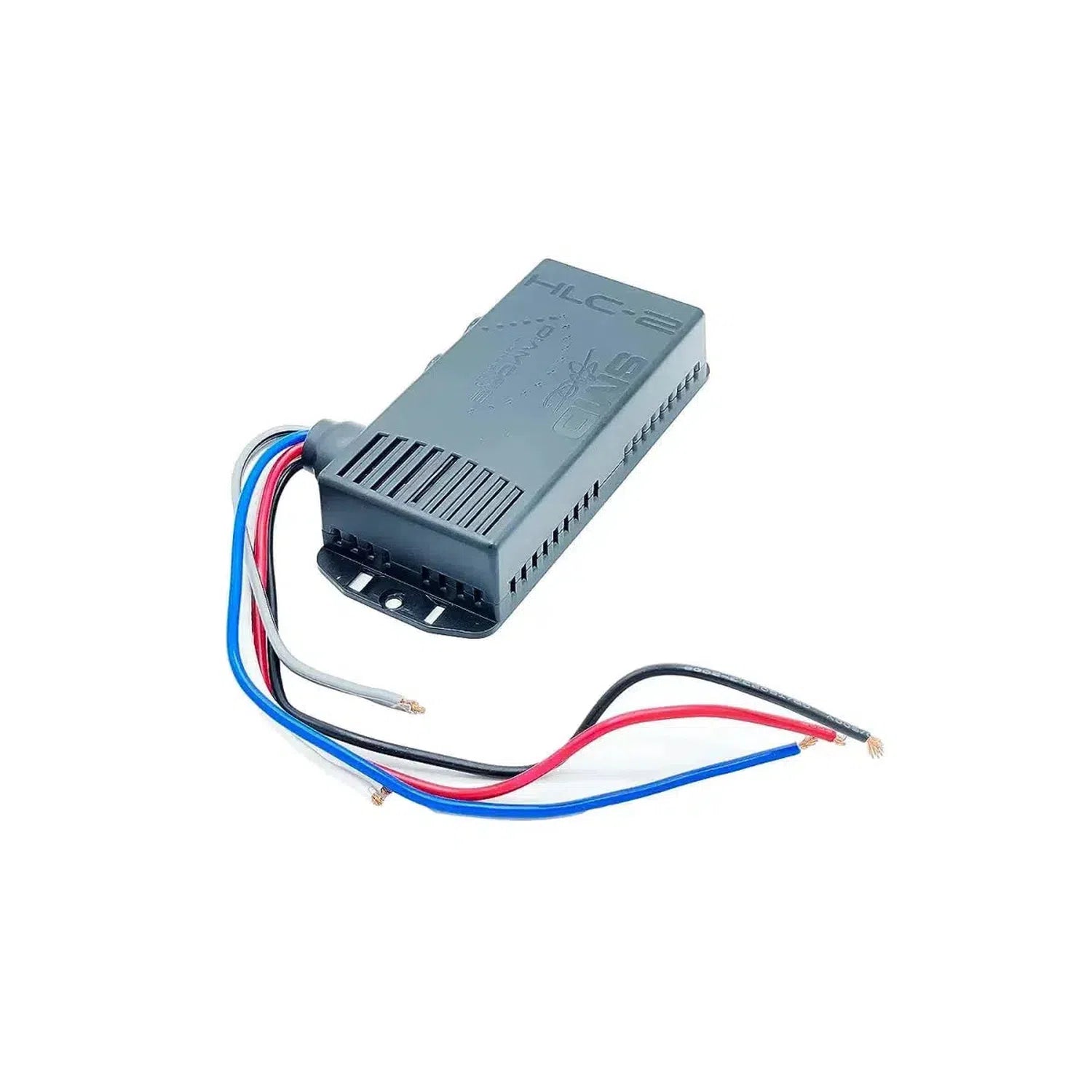

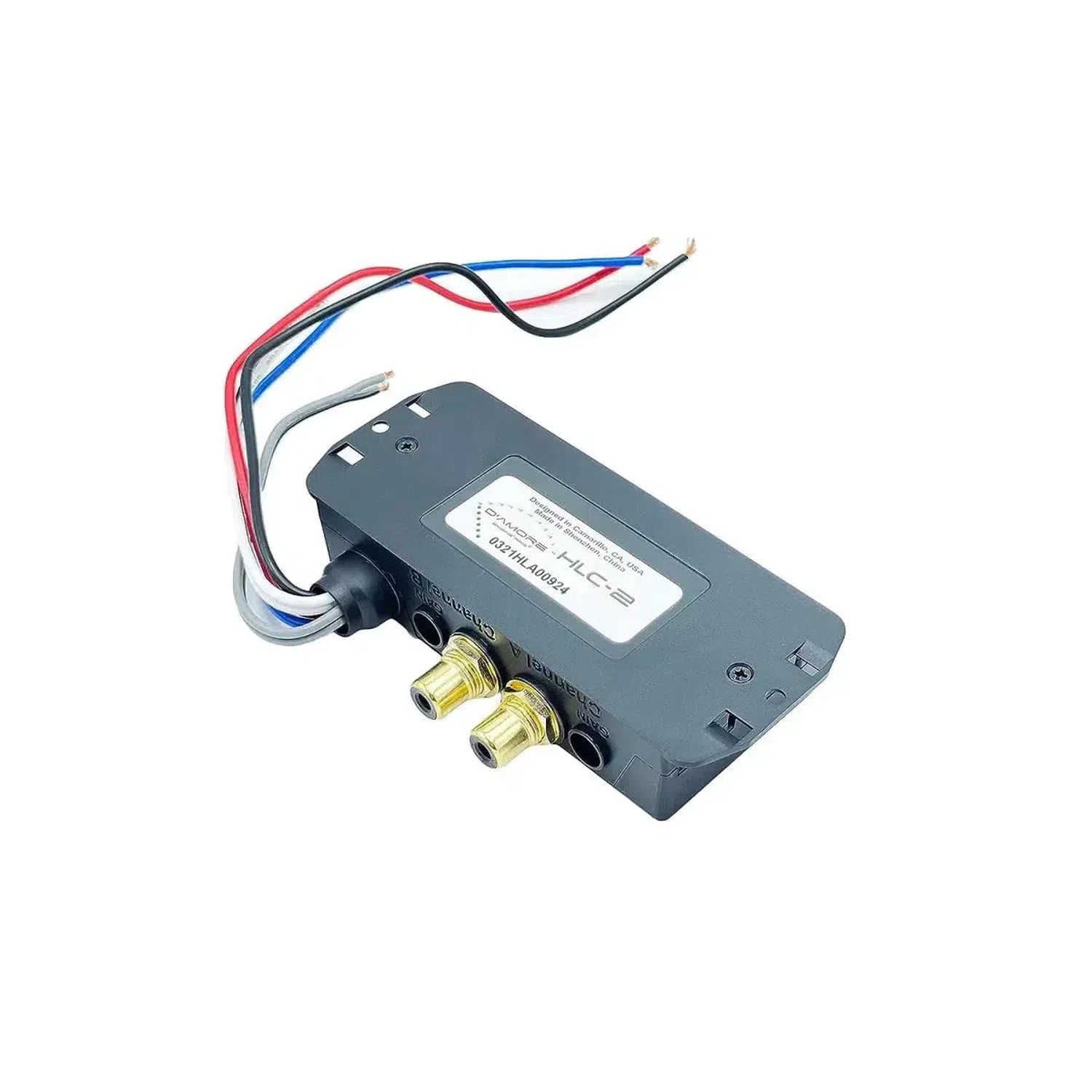

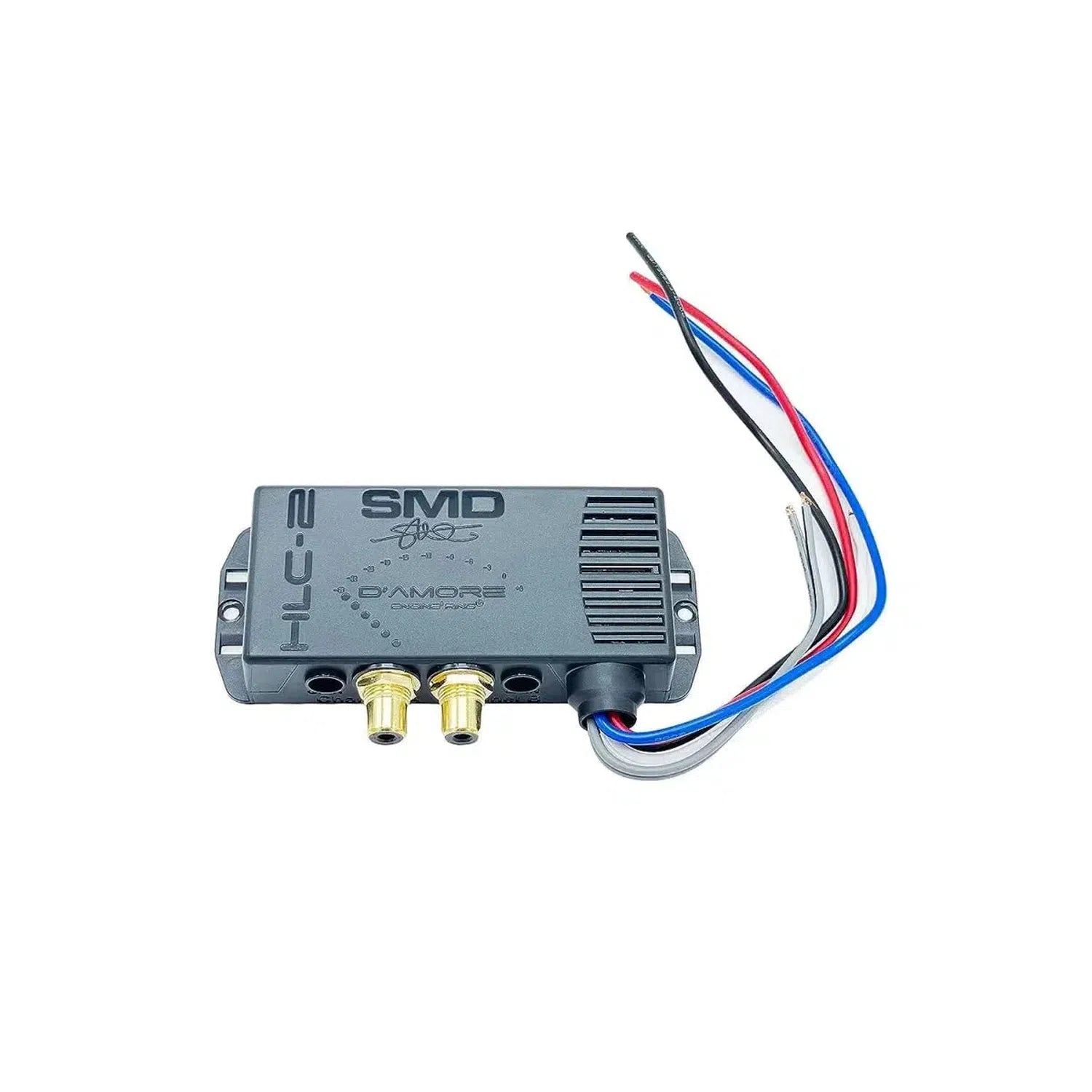

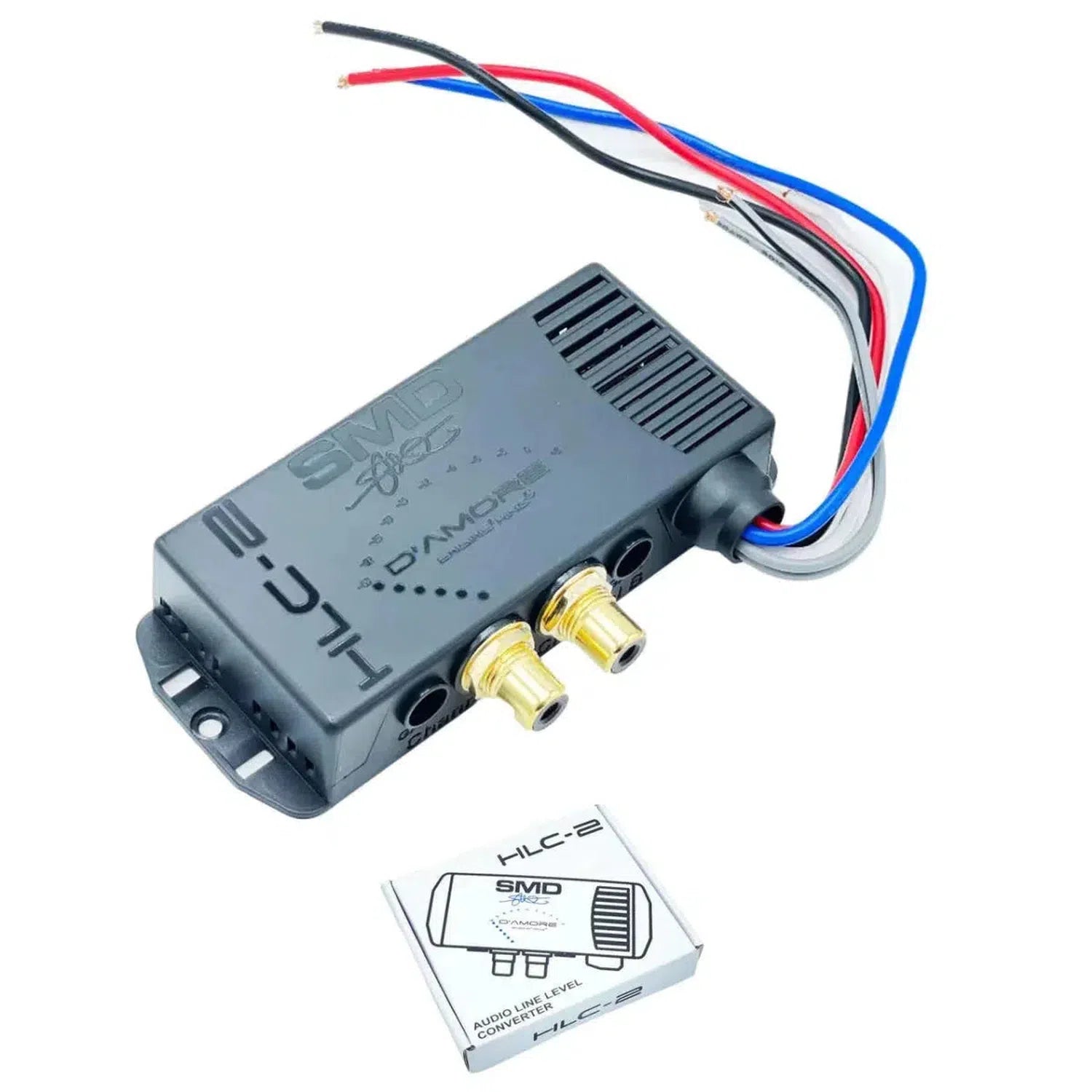

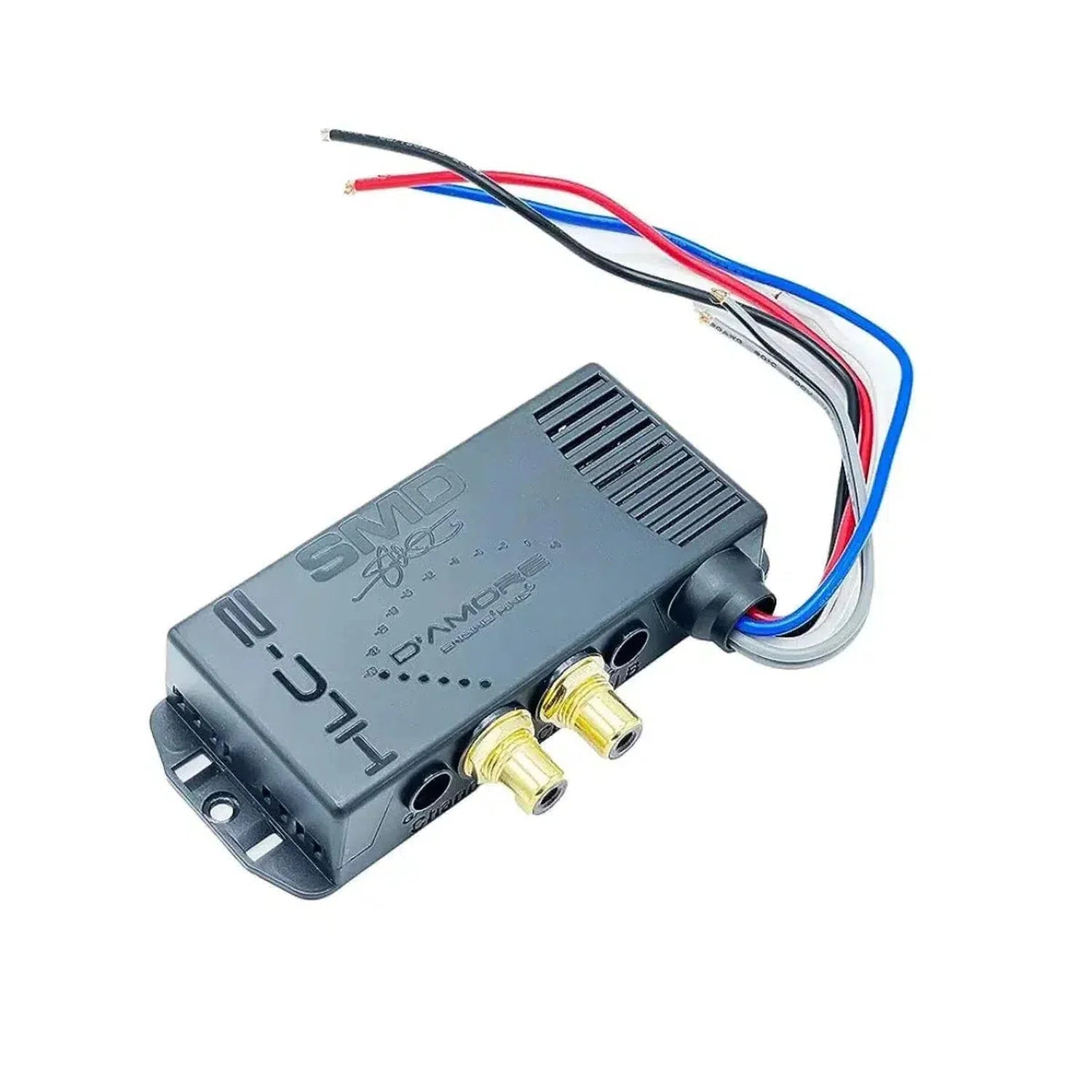

Der SMD HLC-2 High End High-Low Adapter ist mit keinem anderen am Markt befindlichen High-Low Adapter vergleichbar. Er dient zur Audioübertragung des Radiosignals eines Werksradios zu deinen Nachrüstverstärkern und das macht er besser als jeder andere am Markt. Es ist nicht ein einfacher High-Low Adapter, sondern in ihm arbeitet ein Signalprozessor, der das eingehende und ausgehende Signal prozessiert, um ein möglichst störungsfreies und rauschfreies, sowie lineares Audiosignal zu erhalten. Das ist die Lösung, auf die die Carhifi-Welt gewartet hat.

Merkmale

• High End Hochgeschwindigkeitsnetzteil in Militärqualität für geringes Rauschen und einen großen Eingangsbereich. Läuft mit 6V - 18V, kein Problem mit 16V Systemen oder Autos mit STOP/START
• Audiophile Operationsverstärker (Op-Amps) von Texas Instruments / Burr Brown für geringes Rauschen und Verzerrung
• Doppellagige (HLC-2) oder vierlagige (HLC-2X) FR4-Platine in Militärqualität
• Hochfrequenzfilterung zur Entfernung von Class-D-Rauschen aus dem Werksradioausgang
• Class A/B-Ausgang

Spezifikationen

• Betriebsspannungsbereich 6 - 18 VDC
• Frequenzbereich (Verstärkung min) 10 - 40.000 Hz +/- 0,3dB
• Signal-Rausch-Verhältnis >115dBA 20 - 20kHz
• THD+N 20Hz - 20.000Hz <0,005%
• THD+N 1 kHz, 4V RMS <0,003%
• Max. Eingangsspannung 40 V RMS BTL
• Max. saubere Ausgangsspannung >10 V RMS
• Stromaufnahme @12,6 V HLC-2 80 mA
• Stromaufnahme bei 12,6 V HLC-2X 120 mA
• Frequenzweichen (nur HLC-2X) 12dB/Okt. 60, 100, 150Hz
• Ausgangsimpedanz 100 Ohm
• Betriebsanzeige Blaue LED
• Abmessungen 10,4 x 5,5 x 2 cm

VERBINDE VERSTÄRKER MIT DEINEM WERKSRADIO

• Der HLC-2 dient in der Regel dazu, die Lücke zwischen werksseitigen Audiosystemen und Aftermarket-Audioverstärkern zu schließen. Mit seiner Fähigkeit, ein BTL-Audiosignal von bis zu 40 V RMS aufzunehmen, ist er für alle Situationen geeignet.

KLEIN GENUG UND EFFIZIENT GENUG FÜR JEDES FAHRZEUG

• Der HLC-2 ist der sauberste, kleinste und leichteste aktive Lautsprecherpegel-zu-Cinch-Pegel-Wandler. Die Montage ist so einfach wie das Befestigen mit ein paar Kabelbindern durch die eingebauten Schlitze für Kabelbinder. Er ist so klein und verbraucht so wenig Strom, dass er auch auf Motorrädern, Side-by-Side-Fahrzeugen, Golfwagen, Motorrollern und ähnlichen Fahrzeugen eingesetzt werden kann. Er ist nur etwas größer als ein Spielkartenset und verbraucht 1,02 Watt (80 mA bei 12,6 V).

GROSSER EINGANG UND GROSSER SAUBERER AUSGANG

• Der HLC-2 kann ein BTL-Audiosignal von bis zu 40 V RMS aufnehmen und ein Single-Ended-Ausgangssignal von bis zu 10 V RMS mit einer super niedrigen Ausgangsimpedanz von 100 Ohm und einem THD+N-Wert von weniger als 0,003 % ausgeben.

KANN AUCH ALS LEITUNGSTREIBER ODER PhaseNINVERTER VERWENDET WERDEN

• Der HLC-2 kann ein Single-Ended-Ausgangssignal von bis zu 10 V RMS mit einer extrem niedrigen Ausgangsimpedanz von 100 Ohm ausgeben. Diese Fähigkeit ist so stark, dass er selbst beim Betrieb von 10 Verstärkern 9 V RMS ausgeben kann. Löte einfach ein paar Cinchbuchsen an die Hochpegel-Eingangsdrähte und schon hast du einen tollen Line-Treiber.

Warum sollte ich einen Phasenumkehrer brauchen?

• Wenn du zwei identische Halbbrücken-Verstärker hast (wie unsere Subwoofer-Verstärker der E-Serie), könntest du das Signal aus den Durchgangs-Cinchbuchsen des ersten Verstärkers in den Hochpegel-Eingang des HLC-2 leiten (mit Cinchbuchsen, die du an die Hochpegel-Eingänge lötest, mit umgekehrter Polarität) und dann den Ausgang des HLC-2 für den zweiten Verstärker verwenden. Auf diese Weise kannst du die beiden Verstärker miteinander verbinden oder in Reihe schalten.

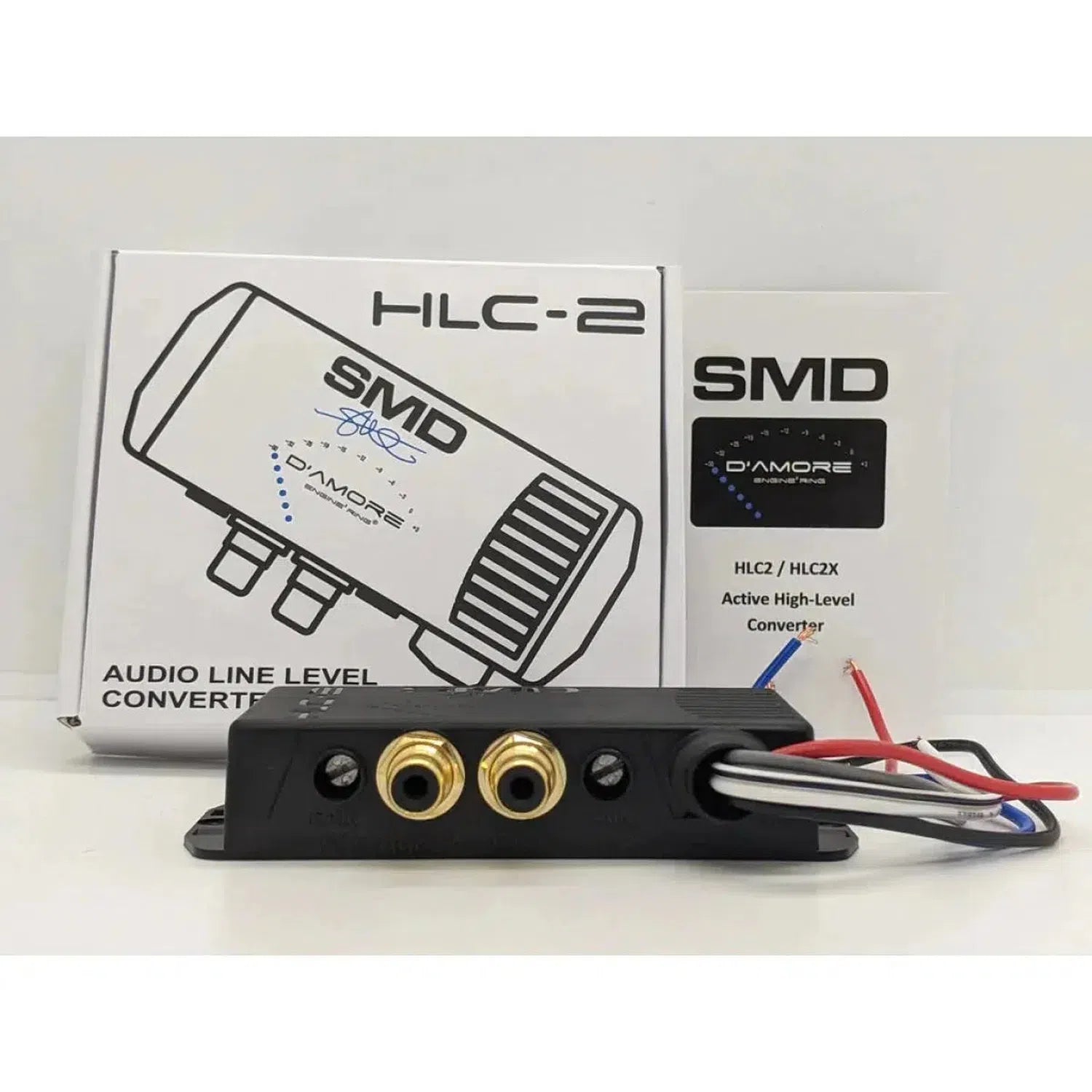

WAS IST IM LIEFERUMFANG ENTHALTEN?

• Der HLC-2
• Benutzerhandbuch

ÜBER DAS DESIGN

• Wenn du den HLC-2 in die Hand nimmst, solltest du wissen, dass du ein Präzisionsgerät in Händen hältst. Wenn du es als solches behandelst, sollte es dir viele Jahre lang zuverlässige Dienste leisten. Hier sind einige der wichtigsten Merkmale und Spezifikationen.
