By ACV LFB Mercedes 40Pin Quadlock MB2 Lenkradfernbedienung

Max, Mikael und 53k+ Kunden bereits mit Masori Soundupgrade

By ACV LFB Mercedes 40Pin Quadlock MB2 Lenkradfernbedienung

CAN Bus, 40 Pin Quadlock MB2 Mercedes Stecker, Audio 20. Für Mercedes CLS-Klasse, E-Klasse, SL-Klasse, diverse Baujahre geeignet. Signale: Zündung, Beleuchtung, Rückwärtssignal, Geschwindigkeit.
Mehr technische Details

€109,00

~~€109,00~~ €109,00

5% Rabatt mit Vorkasse

inkl. MwSt. Poštovné se vypočítá na pokladně.

Bequem in 12 zinsfreien Raten à €9,08 mit Klarna zahlen.

Jetzt mit kostenlosem Versand ab 50€!

Shipping calculator

Země/oblast

PSČ

Garantie & zusätzlicher Geräteschutz für dein HiFi-System

3 Jahre Masori Garantie Kostenlos 48 Monate Plusgarantie €14,99 60 Monate Plusgarantie Am beliebtesten €19,99

Deshalb wählen uns 100.000+ Kunden

3 Jahre Garantie

Sicher & sorglos
Blitzversand

mit DHL Express
Tiefpreisschutz

Nie zu viel zahlen

Rob

Max

Unsicher, ob dieses Produkt zu deinem Auto passt?

Wir helfen dir – schnell, persönlich und unverbindlich.

Antwort werktags innerhalb von 24h

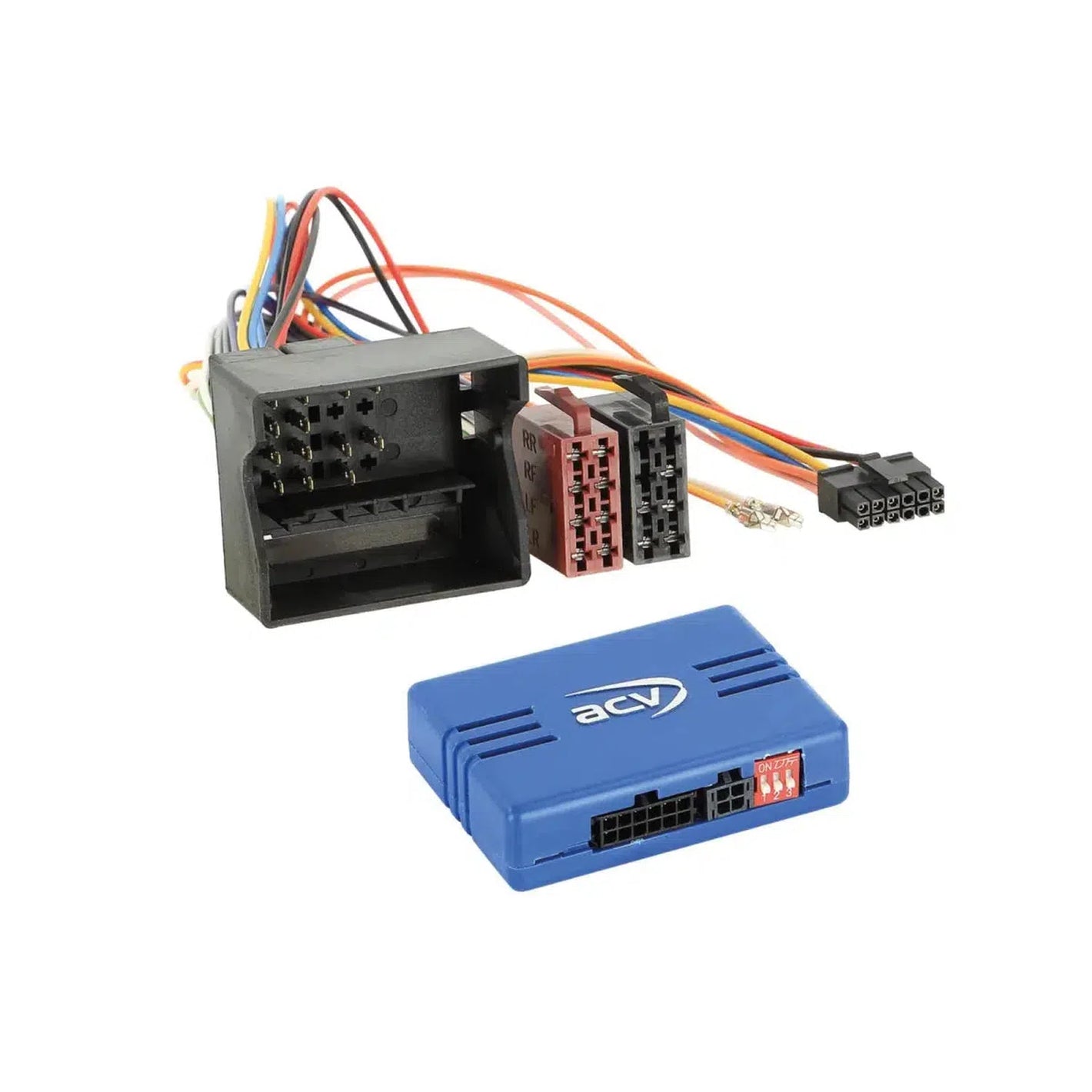

ACVLFB Porsche Quadlock

ACVLFB Nissan/Opel/Renault 40Pin Quadlock

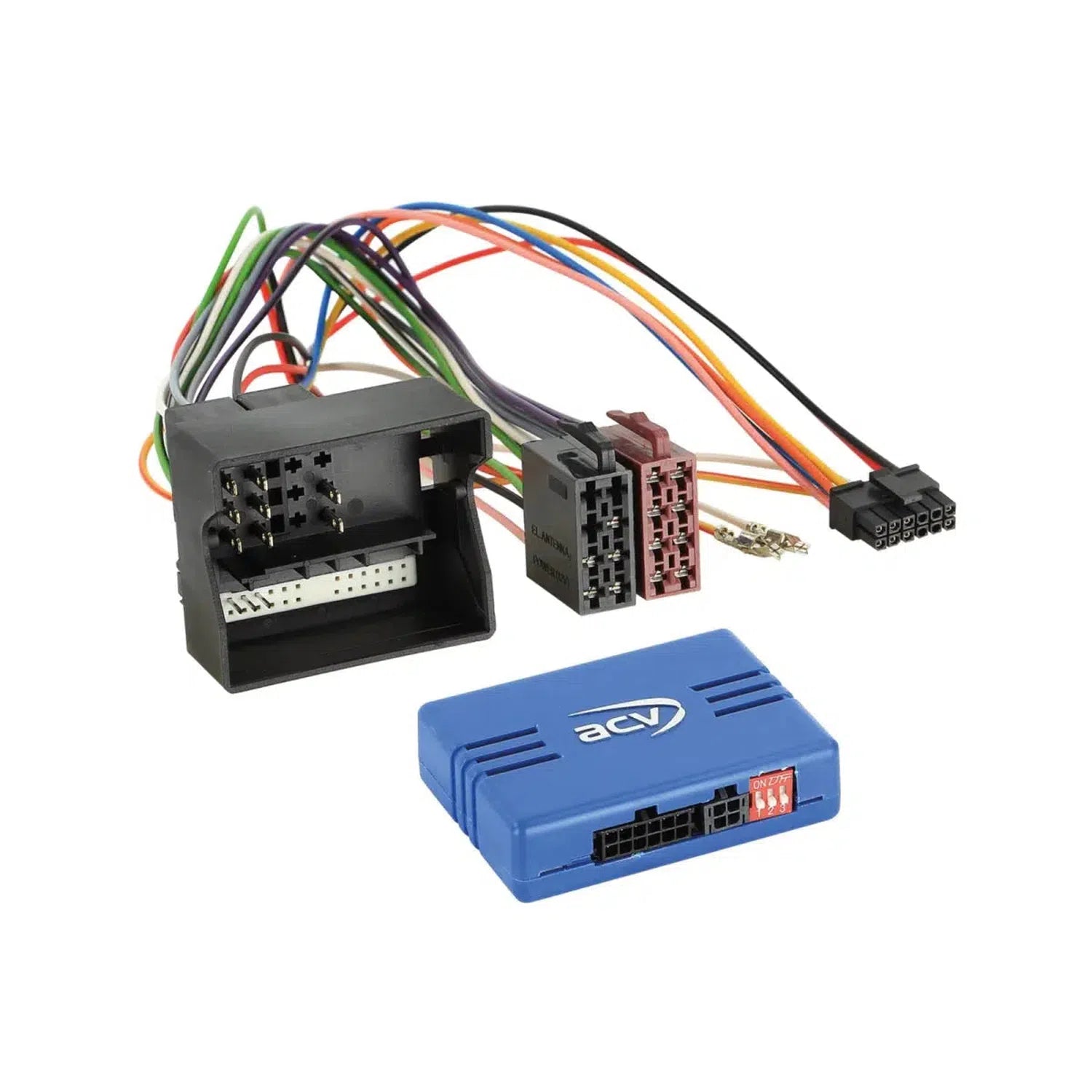

LFB Mercedes 40Pin Quadlock MB2 von ACV

Wenn du dein Werksradio durch ein Nachrüstradio ersetzen möchtest, solltest du darauf achten, die originalen Lenkradfernbedienungsfunktionen zu erhalten.

Beachte jedoch, dass je nach Fahrzeugausstattung, Funktionsumfang und Software des Nachrüstgeräts einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden können.

Vergleiche die abgebildeten Stecker des Adapters mit denen in deinem Fahrzeug und stelle sicher, dass sie optisch und technisch passen.

Bitte prüfe auch, ob eines der angegebenen originalen Werksradios in deinem Fahrzeug verbaut war.

Bevor du das Nachrüstradio endgültig einbaust, empfehlen wir dir, die Funktionen deines Fahrzeugs, die Fahrzeugeinstellungen und die Lenkradfernbedienung auf ihre Funktionstüchtigkeit zu überprüfen, um sicherzustellen, dass alles reibungslos funktioniert.

Hinweis

CAN Bus

Anschluss: 40 Pin Quadlock MB2 Mercedes Stecker > Artikel: 42cx29
Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge mit Audio 20 OEM Gerät
Fahrzeuge mit CAN Bus in MQS Steckleiste

Fahrzeuge mit Harman Kardon OEM Soundsystem

Aktivsystemadapter Mercedes Audiogateway MOST>Cinch > Artikel: 13-1190-51-1
Fahrzeuge ohne Audio 50 APS Comand NTG2 / 2.5 OEM Navigation
Fahrzeuge ohne Audiogateway

Fahrzeuge mit Audio 50 APS Comand NTG2 / 2.5 OEM Navigation mit Audiogateway

Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0
Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0
SWC Mercedes different vehicles ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001

Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation

Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren

Für folgende Fahrzeuge geeignet

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008*
Mercedes SL-Klasse (R230) 03/2006 - 02/2008
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Folgende Signale werden zur Verfügung gestellt

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Funktion des elektrischen Fachs bei laufendem Motor unterstützt

Anschlusskabel für folgende Radiohersteller

Multilead diverse Geräte: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108

Allgemeine Installationshinweise

Anschluss- und Anschlussreihenfolge

1: Einstellungen und Konfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zu letzt
6: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

Änderungen der Konfiguration des Interfaces und des Radioanschlusskabels

1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 und 6

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes

ACV LFB Mercedes 40Pin Quadlock MB2 Datenblatt

Datenblatt öffnen

Häufige Fragen zum LFB Mercedes 40Pin Quadlock MB2

Wie funktioniert der LFB Mercedes 40Pin Quadlock MB2 Adapter?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter ermöglicht den Erhalt der originalen Lenkradfernbedienungsfunktionen bei einem Radioaustausch im Fahrzeug. Das Produkt unterstützt verschiedene Mercedes-Benz Modelle und nutzt einen 40 Pin Quadlock Anschluss. Wichtig ist die Überprüfung, ob das Originalradio Audio 20 oder ein Harman Kardon Soundsystem in deinem Auto installiert war. Der Adapter kann mit einem CAN Bus Verbindung hergestellt werden, um verschiedene Signale wie Zündung (+12V), Beleuchtung und Rückwärtssignal zu integrieren. Eine detaillierte Konfiguration des Radioanschlusskabels und des Nachrüstgerätes ist erforderlich, um sicherzustellen, dass alle Funktionen korrekt abgebildet werden.

Welche Mercedes-Modelle sind kompatibel mit dem LFB Mercedes 40Pin Quadlock MB2?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter von ACV ist kompatibel mit verschiedenen Mercedes-Modellen, darunter Mercedes CLS-Klasse (W219) von 10/2004 bis 06/2008, Mercedes E-Klasse (S211/W211) von 03/2002 bis 02/2008 sowie Mercedes SLK-Klasse (R171) von 03/2004 bis 03/2008. Es ist wichtig sicherzustellen, dass das Auto über die richtigen Werksradios verfügt, wie etwa Audio 20 oder 50 APS Comand. Die Kompatibilität hängt zudem von der Fahrzeugausstattung und etwaigen Softwaremodifikationen ab. Fahrzeuge mit Reimportstatus oder besonderer Software können in der Funktionalität eingeschränkt sein.

Welche Anschlussmöglichkeiten bietet der LFB Mercedes 40Pin Quadlock MB2?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter bietet eine Reihe von Anschlussmöglichkeiten, um die Integration des Nachrüstgeräts zu erleichtern. Er unterstützt verschiedene Anschlusstypen, wie 3,5mm Klinkenanschlüsse für Radiohersteller wie Alpine, Blaupunkt und Kenwood sowie Key1/Key2 Anschlüsse für Marken wie China HU und ESX. Die Einbindung erfolgt über eine Multi-Leitung, die vielfältige Radiosysteme unterstützt. Jeder Anschluss ist für spezifische Signaltypen vorgesehen, wie Zündungs- oder Rückwärtssignal. Es ist wesentlich, die Anschlussreihenfolge zu beachten und die Spannungsfreiheit bei der Konfiguration des Interfaces und Radioanschlusskabels sicherzustellen.

Wie installiere ich den LFB Mercedes 40Pin Quadlock MB2 korrekt?

Für die korrekte Installation des LFB Mercedes 40Pin Quadlock MB2 Adapters sind einige Schritte zu beachten. Zuerst erfolgt eine spannungsfreie Konfiguration des Interfaces. Danach wird das Radioanschlusskabel gemäß der Bedienungsanleitung geprüft und verbunden. Weitere Verbindungen wie Lenkradfernbedienung und Antennen-Phantomspeisung werden ebenfalls verlegt. Schließlich wird die gesamte Installation am Fahrzeug abgeschlossen. Änderungen an der Kabelkonfiguration müssen von geschultem Fachpersonal durchgeführt werden, um die Funktionalität zu gewährleisten. Es ist ratsam, vor der endgültigen Installation die Funktionsfähigkeit aller Komponenten zu überprüfen, um eine reibungslose Nutzung sicherzustellen.

Welche Funktionen übernimmt der CAN Bus beim LFB Mercedes 40Pin Quadlock MB2?

Der CAN Bus im LFB Mercedes 40Pin Quadlock MB2 Adapter spielt eine entscheidende Rolle bei der Integration von Funktionssignalen zwischen dem Fahrzeug und dem Nachrüstradio. Über den 40 Pin Quadlock Anschluss können wichtige Signale wie Zündung (+12V), Beleuchtung und Geschwindigkeitssignale übertragen werden. Diese Konfiguration erfordert, dass die Dipschalterstellungen gemäß den Anforderungen des Nachrüstgeräts vorgenommen werden. Der CAN Bus sichert zudem die Kompatibilität mit der Lenkradfernbedienung, um die Bedienfunktionalität zu bewahren. Zu beachten ist, dass bei Fahrzeugen mit besonderen Softwareversionen die Kommunikation beeinträchtigt sein kann.

Welche Radiosysteme sind mit dem LFB Mercedes 40Pin Quadlock MB2 Adapter kompatibel?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter ist für eine Vielzahl von Radiosystemen geeignet, was ihn besonders vielseitig macht. Zu den kompatiblen Herstellern gehören Alpine, Blaupunkt, JVC, Kenwood und viele mehr. Die Verbindung erfolgt über spezielle Adapteranschlüsse wie 3,5mm Klinkenanschlüsse oder Key1/Key2 Leitungen. Diese Anschlüsse dienen der reibungslosen Integration von standardisierten Fernbedienungs- und Audiofunktionen. Aufgrund dieser breiten Unterstützung wird jede einzigartige Radionachrüstung zu einem lösbaren Problem, stets unter Beachtung der individuellen Anforderungen der Konfiguration. Abhängig von der Fahrzeugausstattung kann es eigenverantwortlich zu Modifikationen an der Kabelführung kommen.

Welche Signale werden durch den LFB Mercedes 40Pin Quadlock MB2 übertragen?

Durch den LFB Mercedes 40Pin Quadlock MB2 Adapter werden mehrere essenzielle Signale übertragen. Dazu gehören das +12V Zündsignal (rosa), das Beleuchtungssignal für Klemme 58 (orange) und das Rückwärtssignal (weiß). Das Geschwindigkeitssignal wird für die ordnungsgemäße Funktion der Nachrüstgeräte ebenfalls übermittelt. Diese Signale gewährleisten eine vollständige Integration aller Aspekte der Fahrzeug-Elektronik in das für den Einbau vorgesehene System. Bei der Installation sollte auf die exakte Belegungsanleitung hingewiesen werden, um eine lückenlose Funktionalität zu gewährleisten. Wichtig ist, die Signalstärken zu überprüfen und ordnungsgemäß an das Radio zu leiten.

Welche spezifischen Einstellungen erfordert der LFB Mercedes 40Pin Quadlock MB2 bei Radios mit OEM Geräten?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter erfordert spezielle Einstellungen bei der Verwendung in Fahrzeugen mit Mercedes OEM Geräten. Bei solchen Setups sollte die Konfiguration der Dipschalter geprüft werden, um sicherzustellen, dass alle Funktionen korrekt aktiviert sind. Besondere Aufmerksamkeit verdient die korrekte Initiierung der Lenkradfernbedienungsmodi sowie die Codierung auf ein Audio 20 Gerät, falls Comand NTG2 Systeme ursprünglich verwendet wurden. Es ist wichtig, dass alle Anschlüsse spannungsfrei und in Übereinstimmung mit den Vorgaben des Nachrüstgeräts konfiguriert werden. Die Bedeutung der richtigen Einbindung bestehender Audio- und Steuerungskomponenten darf nicht unterschätzt werden.

Wie beeinflusst der LFB Mercedes 40Pin Quadlock MB2 die Fahrzeugeinstellungen?

Der LFB Mercedes 40Pin Quadlock MB2 Adapter kann die Fahrzeugeinstellungen beeinflussen, indem er die OEM Bedienfunktionen des Autos mit denen des Nachrüstgeräts synchronisiert. Es wird empfohlen, vor dem Einbau die Funktionen der Fahrzeugeinstellungen sowie der Lenkradfernbedienung zu überprüfen. Durch den Anschluss können Funktionen wie Uhrzeiteinstellungen oder das elektrische Fach bei laufendem Motor modifiziert werden. Das Produkt ist für Fahrzeuge mit MQS Steckleiste und CAN Bus Technologie ausgelegt, setzt jedoch voraus, dass vorherige Systeme entfernt oder deaktiviert werden, um Kompatibilitätsproblemen vorzubeugen. Eine genaue Überprüfung eliminiert Unstimmigkeiten und sichert die korrekte Funktionalität.

Was sollte vor der Installation des LFB Mercedes 40Pin Quadlock MB2 vorbereitet werden?

Vor der Installation des LFB Mercedes 40Pin Quadlock MB2 Adapters ist es wesentlich, verschiedene Vorbereitungen zu treffen. Hierbei sollten alle relevanten Fahrzeugeinstellungen und die Funktionalitäten der vorhandenen Systeme überprüft werden, um potenzielle Kompatibilitätsprobleme frühzeitig zu identifizieren. Das schließt die Analyse der Lenkradfernbedienung sowie elektronischer Steuerungssysteme ein. Auch die Abgleichung der vorhandenen Anschlussstecker mit denen des Produkts gegen eventuelle Abweichungen gehört dazu. Veränderungen im System sollten ohne Spannungszufuhr durchgeführt werden. Zudem ist es ratsam, eine Bestandsaufnahme der in Fahrzeug und Radio verwendeten Signaltypen und -stärken vor Installationsbeginn zu machen.
