ACV LFB Mercedes ISO/10 Pin ISO > Multilead Lenkradfernbedienung

ACV LFB Mercedes ISO/10 Pin ISO > Multilead Lenkradfernbedienung

  • CAN Bus, ISO / 10 Pin ISO Mercedes Stecker, Radiovorbereitung. Für Mercedes A-Klasse, B-Klasse, C-Klasse, diverse Baujahre geeignet. Signale: Zündung, Beleuchtung, Rückwärtssignal, Geschwindigkeit.
  • Mehr technische Details
€119,00
€119,00 €119,00
5% Rabatt mit Vorkasse
inkl. MwSt. ,evtl. zzgl. Versand
Klarna Bequem in 12 zinsfreien Raten à €9,91 mit Klarna zahlen.
Lieferung nach Hause
6.12. г. - 9.12. г.
x Stück
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Twint
  • Union Pay
  • Visa

Rabatt gewünscht?

Versandrechner

Garantie & zusätzlicher Geräteschutz für dein HiFi-System

Deshalb wählen uns 100.000+ Kunden

Expert Image

Rob

Expert Image

Max

Unsicher, ob dieses Produkt zu deinem Auto passt?

Wir helfen dir – schnell, persönlich und unverbindlich.

Antwort werktags innerhalb von 24h
ACVLFB Citroen/Fiat/Peugeot/Toyota 40Pin Quadlock
ACV-LFB Citroen/Fiat/Peugeot/Toyota 40Pin Quadlock-Lenkradfernbedienung-masori-kaufen

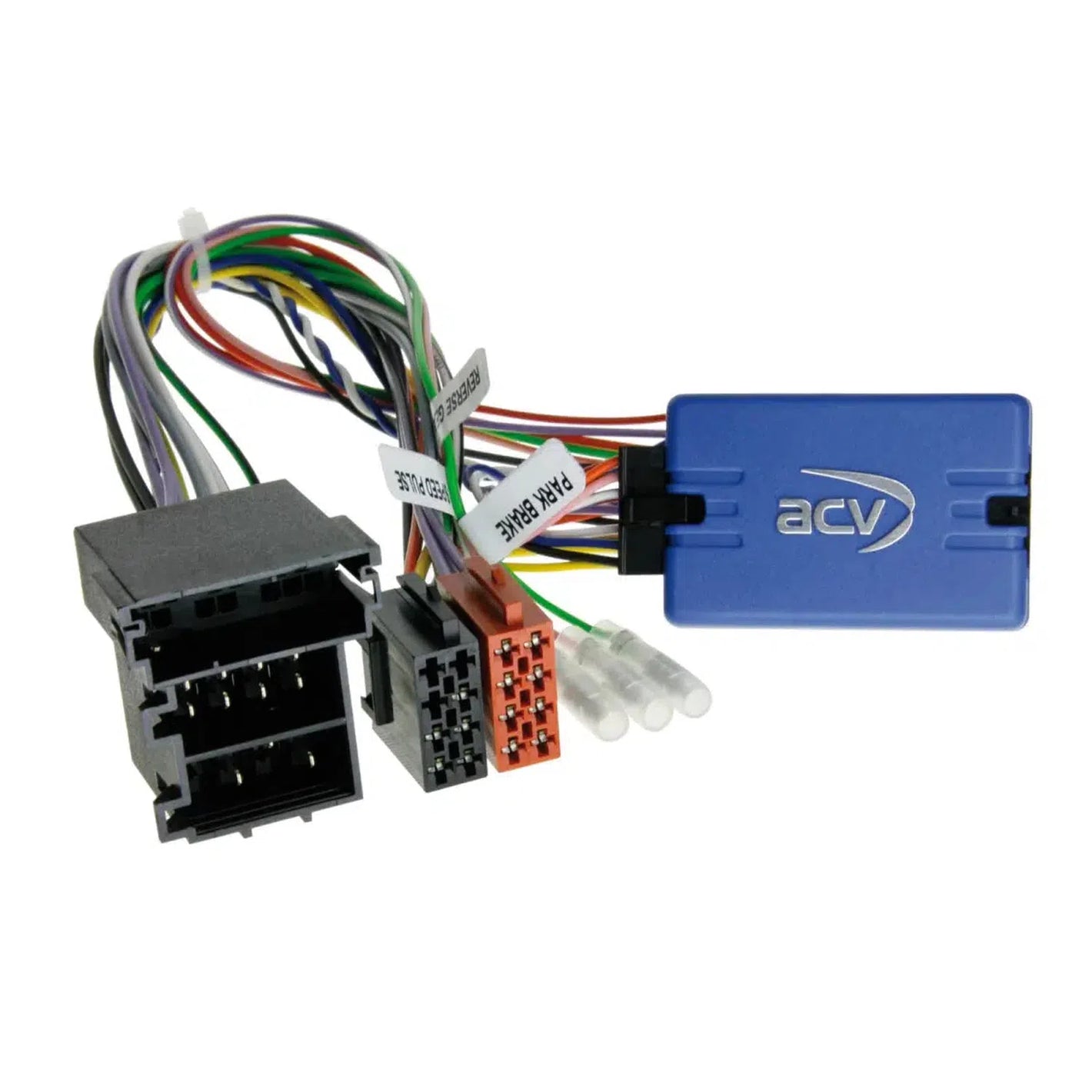

ACV-LFB Mercedes ISO/Mini ISO-Lenkradfernbedienung-masori-kaufen
ACVLFB Mercedes ISO/Mini ISO

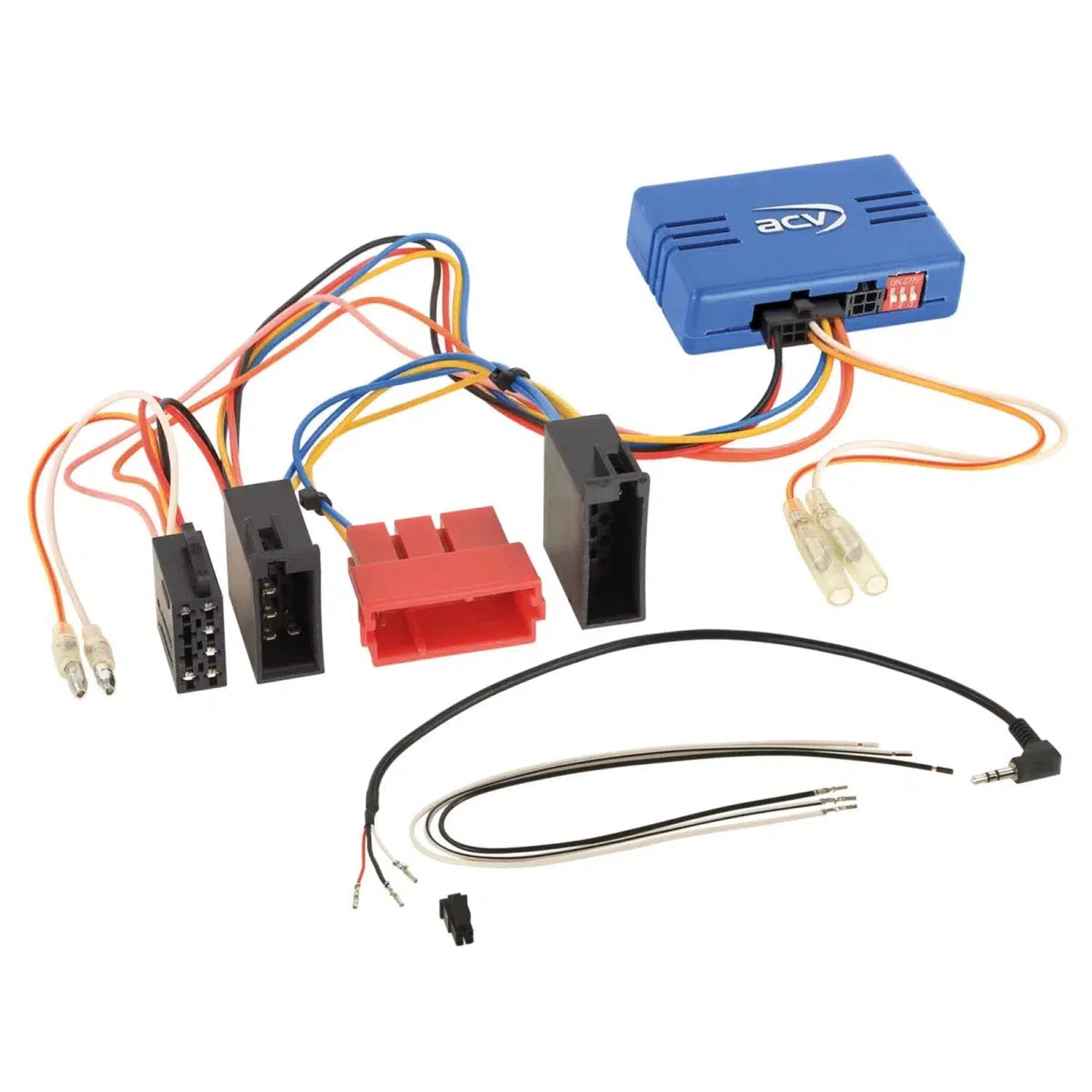

LFB Mercedes ISO/10 Pin ISO > Multilead von ACV

Wenn du dein Werksradio durch ein Nachrüstradio ersetzen möchtest, solltest du darauf achten, die originalen Lenkradfernbedienungsfunktionen zu erhalten.

Beachte jedoch, dass je nach Fahrzeugausstattung, Funktionsumfang und Software des Nachrüstgeräts einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden können.

Vergleiche die abgebildeten Stecker des Adapters mit denen in deinem Fahrzeug und stelle sicher, dass sie optisch und technisch passen.

Bitte prüfe auch, ob eines der angegebenen originalen Werksradios in deinem Fahrzeug verbaut war.

Bevor du das Nachrüstradio endgültig einbaust, empfehlen wir dir, die Funktionen deines Fahrzeugs, die Fahrzeugeinstellungen und die Lenkradfernbedienung auf ihre Funktionstüchtigkeit zu überprüfen, um sicherzustellen, dass alles reibungslos funktioniert.

Hinweis

  • CAN Bus
  • Anschluss: ISO / 10 Pin ISO Mercedes Stecker > Artikel: 42cx27
  • Anschluss: Lenkradfernbedienung > Artikel: 42arc100
  • Dipschalterstellung prüfen
  • Fahrzeuge mit Radiovorbereitung
  • Fahrzeuge mit Audio 5 / Audio 10 OEM Gerät
  • Fahrzeuge mit Audio 30 APS OEM Navigation
  • Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
  • Fahrzeuge mit CAN Bus Anschluss: 10 Pin ISO
  • Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus Anschluss:
  • Anschluss und Belegung vor Installation mit OEM Gerät prüfen
  • braun-rot verdrillt: CAN high
  • braun verdrillt: CAN low
  • abweichende Kabelfarben 18 Pin AMP Stecker möglich
  • CAN Bus an CAN Bus Verteiler Schwellerleiste
  • CAN Bus an Klimatronik
  • CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
  • CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6 CAN low
  • CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN high / nicht Robert-Bosch CAN
  • OEM Geräte mit ISO Blockanschluss ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02

Für folgende Fahrzeuge geeignet

  • Mercedes A-Klasse (W169) 10/2004 - 04/2012
  • Mercedes A-Klasse (C169) 11/2004 - 07/2011
  • Mercedes B-Klasse (T245) 06/2005 - 06/2011
  • Mercedes C-Klasse (W203) 03/2000 - 01/2005
  • Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
  • Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
  • Mercedes E-Klasse (W210) 06/1999 - 12/2002
  • Mercedes SL-Klasse (R230) 08/2001 - 02/2006
  • Mercedes SLR (C199) 13/2003 - 12/2009
  • Mercedes Sprinter (W906) 04/2006 - 08/2013
  • Mercedes Sprinter (W906) 08/2013 - 05/2018
  • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
  • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
  • Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Folgende Signale werden zur Verfügung gestellt

  • Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
  • rosa: +12V Zündung Klemme 15 1,5A max.
  • orange: +12V Beleuchtung Klemme 58 0,1A max.
  • weiß: +12V Rückwärtsgangsignal 1,5A max.
  • gelb/grün gelb/rot: Geschwindigkeitssignal
  • Lenkradfernbedienung

Anschlusskabel für folgende Radiohersteller

  • Multilead diverse Geräte: 42arc100
  • Alpine 3,5mm Klinkenanschluss: 42arc101
  • Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
  • Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
  • China HU Key1 / Key2 / (GND) Anschluss: 42arc000
  • Clarion 3,5mm Klinkenanschluss: 42arc104
  • Digital Dynamics Einkabelanschluss: 42arc108
  • ESX Key1 / Key2 Anschluss: 42arc000
  • JVC 3,5mm Klinkenanschluss: 42arc104
  • JVC Einkabelanschluss: 42arc105
  • Kenwood Einkabelanschluss: 42arc105
  • Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
  • Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
  • Pioneer 3,5mm Klinkenanschluss: 42arc107
  • Snooper Key1 / Key2 Anschluss: 42arc000
  • Sony 3,5mm Klinkenanschluss: 42arc107
  • XZent Einkabelanschluss: 42arc108
  • Zenec Einkabelanschluss: 42arc108

Lieferumfang

  • LFB diverse Fahrzeuge universal cx401 > Artikel: 42cx401
  • LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/10Pin ISO > Artikel: 42cx27
  • LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100

ACV LFB Mercedes ISO/10 Pin ISO > Multilead Datenblatt

Datenblatt öffnen

Häufige Fragen zum LFB Mercedes ISO/10 Pin ISO > Multilead

Welche Funktionen unterstützt der LFB Mercedes ISO/10 Pin Adapter in meinem Fahrzeug?

Der LFB Mercedes ISO/10 Pin ISO Adapter von ACV dient dazu, die Lenkradfernbedienungsfunktionen aus dem Originalsystem nach dem Einbau eines Nachrüstradios zu erhalten. Beachte, dass abhängig von der Fahrzeugausstattung, dem Funktionsumfang und der Software des neuen Geräts einige Funktionen abweichen oder ersetzt werden können. Es ist wichtig, die abgebildeten Stecker mit denen im Fahrzeug zu vergleichen, um die Kompatibilität sicherzustellen. Der Adapter unterstützt Fahrzeuge, die ursprünglich mit bestimmten Radios wie Audio 5, Audio 10 oder Comand 2.0/2.5 ausgestattet waren. Weitere Signale wie CAN High und CAN Low werden ebenfalls bereitgestellt.

Wie überprüfe ich die Kompatibilität des LFB Mercedes ISO/10 Pin ISO Adapters mit meinem Mercedes?

Um die Kompatibilität des LFB Mercedes ISO/10 Pin ISO von ACV sicherzustellen, vergleiche die Stecker des Adapters mit denen in deinem Fahrzeug. Stelle sicher, dass sie sowohl optisch als auch technisch passen. Der Adapter eignet sich für mehrere Mercedes-Modelle, einschließlich der A-Klasse, B-Klasse, C-Klasse, CLK-Klasse, E-Klasse, SL-Klasse und SLR. Beachte, dass Fahrzeuge mit Sonderausstattungen oder abweichender Software möglicherweise nicht vollständig kompatibel sind. Der CAN Bus Anschluss sollte mit dem OEM Gerät abgeglichen werden, wobei die Farbkodierung der Kabel berücksichtigt werden muss, um die richtige Verdrahtung zu gewährleisten.

Welche Anweisungen zur Installation des LFB Mercedes ISO/10 Pin ISO Adapters sind zu beachten?

Bei der Installation des LFB Mercedes ISO/10 Pin ISO Adapters von ACV achte darauf, dass alle Stecker richtig verbunden sind und der Adapter korrekt in das Fahrzeug integriert wird. Die CAN Bus Anschlüsse müssen gemäß der Farbcodierungsanleitung angeschlossen werden: braun-rot verdrillt für CAN High und braun verdrillt für CAN Low. Dipschalter müssen gegebenenfalls angepasst werden. Überprüfe vor der endgültigen Installation die Funktionstüchtigkeit der Lenkradfernbedienung und anderer Fahrzeugfunktionen, um sicherzustellen, dass sie ordnungsgemäß funktionieren. Der Adapter ist mit Fahrzeugen ausgestattet, die speziellen Originalgeräten entsprechen.

Wie funktioniert der CAN Bus Anschluss im LFB Mercedes Adapter?

Der CAN Bus Anschluss im LFB Mercedes ISO/10 Pin ISO Adapter ist entscheidend für die Integration in Fahrzeugen mit elektronischer Steuerung. Der Adapter bietet Verbindungen für CAN High (braun-rot verdrillt) und CAN Low (braun verdrillt) über Pins im 18-Pin AMP Stecker und Mini ISO Stecker. Für bestimmte Mercedes-Fahrzeuge mit 10 Pin ISO oder anderen OEM Geräten prüfe sorgfältig die Anschlussbelegung gemäß den Herstellervorgaben, um eine fehlerfreie Installation sicherzustellen. Diese CAN Bus Verbindungen sind notwendig, um die Datenübertragung zwischen dem Fahrzeug und dem Nachrüstradio korrekt zu gewährleisten.

Welche Fahrzeugmodelle sind mit dem LFB Mercedes ISO/10 Pin Adapter kompatibel?

Der LFB Mercedes ISO/10 Pin ISO Adapter von ACV ist mit mehreren Modellreihen von Mercedes kompatibel. Dazu gehören die A-Klasse (W169, C169), B-Klasse (T245), C-Klasse (W203), CLK-Klasse (C208, C209), E-Klasse (W210), SL-Klasse (R230), SLR (C199), Sprinter (W906) und Vito/Viano (W639) in spezifischen Baujahren. Achte darauf, die abgebildeten Stecker mit denen in deinem Fahrzeugmodell abzugleichen. Fahrzeuge mit Sonderausstattungen oder Re-Importe könnten abweichende Softwareversionen besitzen, wodurch gewisse Funktionen des Adapters beeinträchtigt werden könnten.

Welche Signalanschlüsse bietet der ACV Adapter für die Lenkradfernbedienung?

Der ACV LFB Mercedes ISO/10 Pin ISO Adapter liefert verschiedene Signalanbindungen für die Lenkradfernbedienungs-Funktionalität, darunter Typgrad+12V Zündung (Klemme 15), Beleuchtung (Klemme 58) und Rückwärtsgangsignale. Ebenso sind Anschlüsse für Geschwindigkeitssensoren vorhanden, um eine nahtlose Steuerung während der Fahrt zu gewährleisten. Es werden diverse Radiohersteller-Anschlüsse mittels 3,5mm Klinkenstecker oder Key1/Key2 Format unterstützt. Aufgrund dieser Vielfalt ist die nähere Anpassung des Adapters bei Fahrzeugmodellen mit spezifischen Anforderungen erforderlich, um das volle Potential der Fernsteuerungsfunktionen im Ersatzradio ausschöpfen zu können.

Welche Radiosysteme lassen sich mit dem LFB Mercedes ISO/10 Pin ISO Adapter steuern?

Der LFB Mercedes ISO/10 Pin ISO Adapter von ACV unterstützt verschiedene Radiosysteme und ihre spezifischen Anschlüsse. Zu den kompatiblen Radioherstellern gehören Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony sowie weitere Multilead-Systeme. Die Verbindungen erfolgen über 3,5mm Klinkenstecker oder über Key1/Key2 oder GND Anschlüsse. Stelle sicher, dass Dein Nachrüstradio einen der unterstützten Anschlussarten bereitstellt. Dadurch garantiert der Adapter eine umgreifende Steuerung, behält aber gleichzeitig die volle Kompatibilität mit den originalen Lenkradsteuerungsmöglichkeiten in den unterstützten Mercedes-Fahrzeugen bei.

Wie gehe ich bei einer abweichenden Kabelfarbe beim LFB Mercedes Adapter vor?

Tritt bei der Installation des LFB Mercedes ISO/10 Pin ISO von ACV eine diskrepante Kabelfarbe auf, entscheide nach der korrekten Pinbelegung des Adapters im Vergleich zu den fahrzeugspezifischen Vorgaben. Zum Beispiel: Pin 1 und Pin 2 im Mini ISO entsprechen CAN Low und High, respektive. Achte, dass im Rahmen der Verkabelung CAN-High auf braun-rot und CAN-Low auf braun verdrillt gelegt sind. Schlage im Zweifelsfall in der spezifischen Dokumentation deines Fahrzeugmodells nach oder konsultiere den Fahrzeughersteller, um Fehlanschlüsse zu vermeiden. Bei Reimportfahrzeugen können solche Diskrepanzen auftreten.

Welche Kabelbaumadaptionen sind im Lieferumfang des ACV Adapters enthalten?

Der Lieferumfang des ACV LFB Mercedes ISO/10 Pin ISO Adapters umfasst diverse Anschlusskabel, darunter den LFB Kabelbaum 42cx401 und 42cx402. Ebenso im Paket ist das LFB Kabel, passend für verschiedene Multilead Systeme wie Artikel 42arc100. Prüfe unmittelbar nach der Lieferung die Artikelnummern, um zu gewährleisten, dass alle zur Installation erforderlichen Komponenten enthalten sind. Diese Kabelbaumkomponenten erlauben eine direkte Integration und gewährleisten die Komplexität der Anschlussmöglichkeiten, die für den Erhalt der Lenkradfernsteuerungsfunktionen im neuen Fahrzeugradio notwendig sind, sie garantieren eine technische Anpassung für die meisten gängigen Nachrüstradios.

Kann der LFB Mercedes ISO/10 Pin ISO Adapter in Fahrzeuge mit abweichenden Softwareversionen integriert werden?

Der LFB Mercedes ISO/10 Pin ISO Adapter von ACV kann generell in diverse Modelle integriert werden. Achte jedoch darauf, dass bei Reimportfahrzeugen oder Versionen mit abweichender Software bestimmte Funktionen nicht kompatibel sein könnten. Es ist ratsam, vor der Installation die spezifischen Fahrzeugkonfigurationen zu überprüfen. Besonders die Anordnung der CAN Bus Verbindungen und die Softwareversionen des Originalsystems könnten Einfluss nehmen. Auch die richtige Dipschalterkonfiguration könnte mitunter angepasst werden müssen, um die volle Funktionalität der Lenkradfernbedienung auf das Nachrüstradio zu übertragen.
