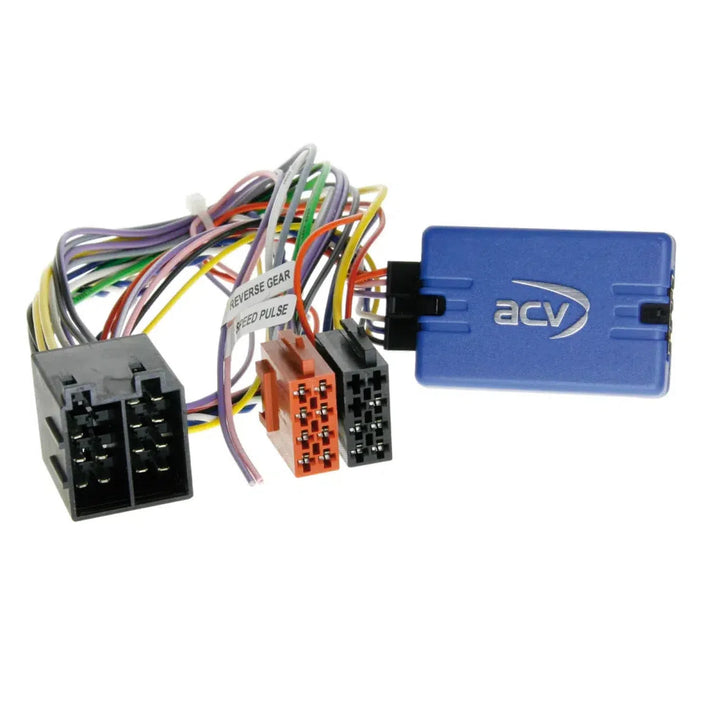

ACV LFB Mercedes/Smart/VW ISO

Beschreibung

Si desea sustituir su radio de fábrica por una radio de recambio, debe asegurarse de que conserva las funciones originales del mando a distancia del volante.

No obstante, tenga en cuenta que, en función del equipamiento del vehículo, la gama de funciones y el software del dispositivo de recambio, es posible que se omitan algunas funciones de manejo o que se sustituyan por otras.

Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.

Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.

Antes de instalar definitivamente la radio adaptada, le recomendamos que compruebe las funciones de su vehículo, los ajustes del vehículo y el mando a distancia del volante para asegurarse de que todo funciona correctamente.

Nota

Bus CAN

• Conexión: ISO
• Vehículos con bus CAN en el conector de alimentación ISO
• Para variante de conector Mercedes desconocida > Artículo: 42smc00c con ISO y mazo de cables Quadlock de 40 pines
• Vehículos Mercedes con dispositivo 1-DIN Audio 5 OEM
• Vehículos Smart con dispositivo 1-DIN OEM CD
• Vehículos VW con dispositivo 1-DIN RCD 2001OEM

Vehículos con preparación de radio Compruebe la conexión del bus CAN y la asignación del conector ISO antes de la instalación

• Una conexión incorrecta dañará la interfaz

Conector ISO con asignación de pines

• Pin 7: +12V corriente de encendido Borne 15
• Pin 6: +12V iluminación Borne 58

Conexión del bus CAN

• Distribuidor interior del bus CAN en el espacio para los pies del vehículo*.
• CAN Bus azul/CAN High <> blanco/CAN Low alternativamente > aire acondicionado retorcido rojo/marrón CAN High <> marrón CAN Low*

Señal de marcha atrás no siempre compatible

• Señal de marcha atrás lado conductor +12V blanco/azul alternativo

Vehículos con preparación de radio sin HU OEM

• LFB Mercedes/VW Crafter ISO preparación radio > Artículo 42smc017

Adecuado para los siguientes vehículos

Mercedes

• Mercedes Clase A (C169/W169) 10/2004 - 04/2008
• Mercedes Clase A (C169/W169) 06/2008 - 06/2012
• Mercedes Clase B (T245) 07/2005 - 04/2008
• Mercedes Clase B (T245) 04/2008 - 09/2011
• Mercedes Clase C (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart

• Smart For Four (W454) 01/2004 - 04/2007

VW CRAFTER

• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Se proporcionan las siguientes señales

• Los vehículos de reimportación o con software diferente pueden ser incompatibles en cuanto a funciones.
• rojo: +12V encendido borne 15
• naranja: +12V alumbrado borne 58
• morado/blanco: +12V señal de marcha atrás
• verde: masa GND señal freno de mano
• Capacidad de carga total salidas: 100 mA máx.

Necesidad de corriente superior a 100 mA

• 1 relé resistencia bobina 75 Ohm mín.
• 2 relés Resistencia bobina 150 Ohm min.
• Mando a distancia del volante
• *En caso de mal funcionamiento de la interfaz, codificar el vehículo al dispositivo Audio 20 OEM

Cable de conexión para los siguientes fabricantes de radios

• Cable LFB 42s/acv > toma Alpine: 42ctalpinelead
• Cable LFB 42s/acv > Parrot 4 pines: 42ctasteroidlead
• LFB cable 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• LFB cable 42s/acv > Blaupunkt/China HU/Kenwood 3 cable: 42ctchinahulead
• LFB cable 42s/acv > Clarion jack: 42ctclarionlead
• LFB cable 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 cable: 42ctgarminlead
• LFB cable 42s/acv > JVC 1 cable/jack: 42ctjvclead
• LFB cable 42s/acv > Kenwood 1 cable: 42ctkenwoodlead
• LFB cable 42s/acv > Multilead varios dispositivos: 42ctmultilead
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead3
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead5
• LFB cable 42s/acv > Panasonic 1 cable: 42ctpanasoniclead
• LFB cable 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
• LFB cable 42s/acv > Pioneer AVH/DMH/SPH 2022> toma suelta: 42ctpioneerlead2
• Cable LFB 42s/acv > Dispositivos con función de sintonización LFB: 42ctsmartlead
• Cable LFB 42s/acv > Toma Blaupunkt/Kenwood/Sony: 42ctsonylead
• Cable LFB 42s/acv > Cable XZent/Zenec 1: 42ctzeneclead

Instrucciones generales de instalación

Comprobación de

• 1: Compruebe todas las funciones operativas y de ajuste del vehículo del dispositivo OEM
• 2: Desmonte el dispositivo OEM de forma que quede sin tensión.
• 3: Quitar la tensión y comprobar que todas las conexiones de interfaz sean correctas y tengan continuidad.

Conexión y secuencia de conexión

• 1: Desactivar los ajustes y la configuración de hardware de la interfaz.
• 2: Comprobar la configuración del cable de conexión de radio
• 3: Conecte el cable de conexión por radio según las instrucciones de uso del aparato de reequipamiento.
• 4: Conecte todas las demás conexiones según las instrucciones de uso del equipo de reequipamiento.
• 5: Conecte la instalación completa al vehículo con la última conexión activa
• 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del BDA
• 7: Configuración del dispositivo de retroadaptación según las instrucciones de funcionamiento del dispositivo de retroadaptación mando a distancia del volante/cámara/FSE/antena phantom power y otros
• 8: Prueba de funcionamiento del mando a distancia del volante y el vehículo

Cambios en la configuración de hardware de la interfaz y el cable de conexión de radio

• 1: Cambios sin tensión
• 2: Conexión después del cambio ver arriba 5 a 8

En caso de avería de la interfaz o del vehículo

• 1: Restablecer el dispositivo OEM
• 2: Operar el aparato OEM
• 3: Restablecer el estado del bus CAN
• 4: Comprobar la configuración de hardware de la interfaz
• 5: Conexión tras el reposo del bus CAN véase arriba 5 a 8
• Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en las instrucciones de funcionamiento tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.

Conexiones adicionales, cambios en la configuración de los cables del haz de cables o utilización de conexiones alternativas o prolongaciones de conexiones

• 1: Las conexiones y modificaciones sólo deben ser realizadas por personal especializado formado.
• 2: Antes de realizar las conexiones y modificaciones, compruebe si existen homologaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
• 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones mediante medición y calibración utilizando el diagrama de asignación de cables del vehículo.
• 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad y sin garantía de funcionamiento.
• 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
• 6: Las modificaciones en el mazo de cables premontado pueden invalidar la garantía del producto.
