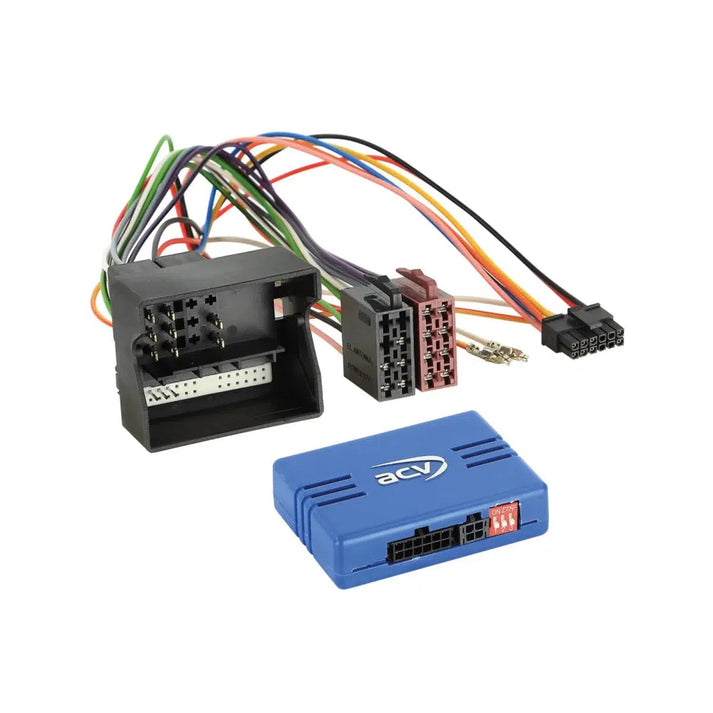

ACV LFB Mercedes 40Pin Quadlock MB2
Lenkradfernbedienung
/Stück
Günstiger gesehen?
„Wir halten mit - garantiert!" Nutze die Tiefpreisgarantie! Wenn du einen Artikel auf einer Internetseite innerhalb der EU günstiger findest, ziehen wir mit dem Preis der Konkurrenz gleich und legen einen Artikel aus unserem Zubehörsortiment bei.
Beschreibung
Si desea sustituir su radio de fábrica por una radio de recambio, debe asegurarse de que conserva las funciones originales del mando a distancia del volante.
No obstante, tenga en cuenta que, en función del equipamiento del vehículo, la gama de funciones y el software del dispositivo de recambio, es posible que se omitan algunas funciones de manejo o que se sustituyan por otras.
Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.
Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.
Antes de instalar definitivamente la radio adaptada, le recomendamos que compruebe las funciones de su vehículo, los ajustes del vehículo y el mando a distancia del volante para asegurarse de que todo funciona correctamente.
Nota
Bus CAN
- Conexión: conector de 40 pines Quadlock MB2 Mercedes > Artículo: 42cx29
- Compruebe la posición del interruptor DIP para el dispositivo de reequipamiento
- Vehículos con dispositivo Audio 20 OEM
- Vehículos con bus CAN en regleta de conectores MQS
Vehículos con equipo de sonido OEM Harman Kardon
- Adaptador de sistema activo Mercedes audio gateway MOST>Cinch > Artículo: 13-1190-51-1
- Vehículos sin Audio 50 APS Comand NTG2 / 2.5 Navegación OEM
- Vehículos sin pasarela de audio
Vehículos con Audio 50 APS Comand NTG2 / 2.5 Navegación OEM con pasarela de audio
- Alargador Mercedes pasarela audio>ISO 2,5 m suelto > Artículo: 1195-25-2500-0
- Mercedes pasarela de audio de extensión>ISO 6,5 m suelto > Artículo: 1195-25-6500-0
- SWC Mercedes diferentes vehículos ISO/10 Pin ISO/Mini ISO > Artículo: 42a-1190-001
Vehículos con Audio 50 APS Comand NTG2 / NTG2.5 Navegación OEM
- No se admite el ajuste de hora > Codificación de vehículos al dispositivo Audio 20 OEM
Adecuado para los siguientes vehículos
- Mercedes Clase CLS (W219) 10/2004 - 06/2008
- Mercedes Clase E (S211/W211) 03/2002 - 02/2008
- Mercedes Clase SL (R230) 03/2006 - 02/2008
- Mercedes Clase SL (R230) 04/2008 - 12/2011
- Mercedes Clase SLK (R171) 03/2004 - 03/2008
Se proporcionan las siguientes señales
- Los vehículos de reimportación o con software diferente pueden ser incompatibles en cuanto a funciones.
- rosa: +12V encendido borne 15 1,5A máx.
- naranja: +12V alumbrado borne 58 0,1A máx.
- blanco: +12V señal de marcha atrás 1,5A máx.
- amarillo/verde amarillo/rojo: señal de velocidad
- Mando a distancia del volante
- *Función del compartimento eléctrico compatible con el motor en marcha
Cable de conexión para los siguientes fabricantes de radios
- Multilead varios dispositivos: 42arc100
- Alpine conexión jack de 3,5 mm: 42arc101
- Blaupunkt 2010> 3,5 mm jack de conexión: 42arc107
- Blaupunkt 2010> Key1 / Key2 / (GND) de conexión: 42arc000
- China HU Key1 / Key2 / (GND) conexión: 42arc000
- Clarion 3.5mm jack de conexión: 42arc104
- Digital Dynamics conexión de un solo cable: 42arc108
- ESX Key1 / Key2 conexión: 42arc000
- JVC 3.5mm jack conexión: 42arc104
- Conexión de cable único JVC: 42arc105
- Kenwood conexión de cable único: 42arc105
- Kenwood 2017> Conexión jack 3.5mm: 42arc107
- Kenwood 2020> Key1 / Key2 / GND conexión: 42arc000
- Pioneer 3.5mm jack conexión: 42arc107
- Snooper Key1 / Key2 conexión: 42arc000
- Sony 3.5mm jack conexión: 42arc107
- XZent conexión de un solo cable: 42arc108
- Conexión de cable único Zenec: 42arc108
Instrucciones generales de instalación
Conexión y secuencia de conexión
- 1: Desenergizar y configurar la interfaz
- 2: Compruebe la configuración del cable de conexión de radio
- 3: Conecte el cable de conexión de radio de acuerdo con las instrucciones de funcionamiento del dispositivo de reequipamiento.
- 4: Conecte todas las demás conexiones según las instrucciones de uso del equipo de reequipamiento.
- 5: Conecte la instalación completa al vehículo con la última conexión activa
- 6: Configure el equipo de reequipamiento según las instrucciones de uso del equipo de reequipamiento Mando a distancia del volante/cámara/FSE/antena alimentación fantasma y otros
Cambios en la configuración de la interfaz y del cable de conexión de radio
- 1: Modificaciones sin tensión
- 2: Conexión tras modificación ver arriba 5 y 6
- Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en el manual de instrucciones tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.
Conexiones, cambios en la configuración de los cables del haz de cables o utilización de conexiones alternativas o prolongaciones de conexiones
- 1: Las conexiones y modificaciones sólo deben ser realizadas por personal especializado formado.
- 2: Antes de proceder a la conexión, debe comprobarse que las conexiones y modificaciones cuentan con la aprobación del fabricante o con las condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
- 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones mediante medición y calibración utilizando el diagrama de asignación de cables del vehículo.
- 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad y sin garantía de funcionamiento.
- 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
- 6: Las modificaciones en el mazo de cables premontado invalidarán la garantía del producto.
