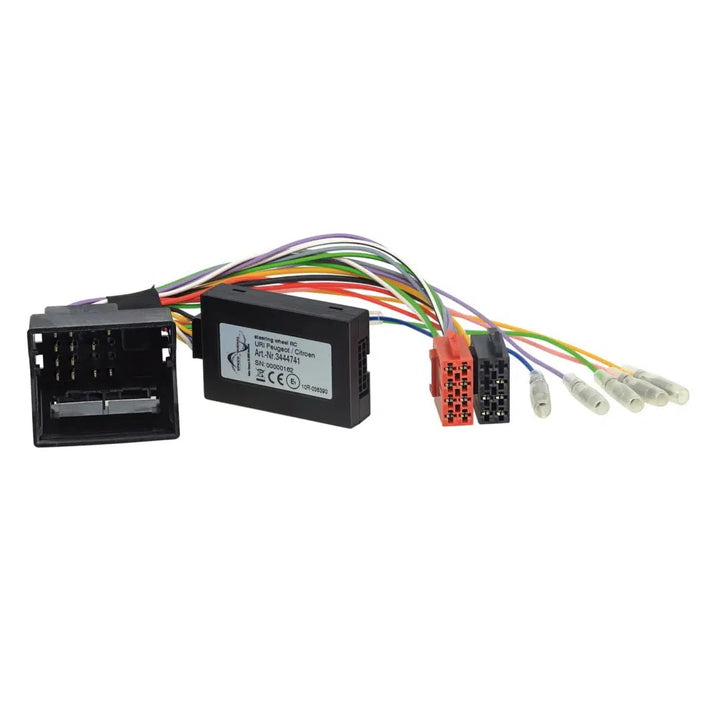

ACV LFB Citroen/Fiat/Peugeot/Toyota 40Pin Quadlock 01
Lenkradfernbedienung
Precio habitual169,99€
/Stück
Günstiger gesehen?
„Wir halten mit - garantiert!" Nutze die Tiefpreisgarantie! Wenn du einen Artikel auf einer Internetseite innerhalb der EU günstiger findest, ziehen wir mit dem Preis der Konkurrenz gleich und legen einen Artikel aus unserem Zubehörsortiment bei.
Beschreibung
Si desea sustituir su radio de fábrica por una radio del mercado de accesorios, es aconsejable conservar las funciones originales del mando a distancia en el volante.
No obstante, tenga en cuenta que algunas funciones operativas pueden omitirse o sustituirse por otras en función del equipamiento del vehículo y de la gama de funciones y software del dispositivo del mercado de accesorios.
Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.
Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.
Antes de la instalación final, le recomendamos que compruebe las funciones de su vehículo, los ajustes del vehículo y el mando a distancia del volante para asegurarse de que todo funciona correctamente.
Nota
Bus CAN
- Conexión: conector de 40 pines Quadlock Citroen/Peugeot
- Vehículos con dispositivo OEM RD4 / RT4 / RD45 1-DIN
- Vehículos sin dispositivo Bosch OEM
- Vehículos sin navegación Magneti Marelli RT3 / RT6 / Harman Becker OEM
- Vehículos sin sistema de sonido JBL OEM
- vehículos con SWC soportado (mirar en el manual)
- Vehículos con PDC adicionalmente > Artículo: can-pdc
- Vehículos con modo ECO > Batería de corriente continua de +12 V con fusible
Apto para los siguientes vehículos
Citroën
- Citroën Berlingo (7) 06/2008 - 03/2012
- Citroën Berlingo (7) 04/2012 - 05/2015
- Citroën Berlingo (7) 06/2015 - 06/2018
- Citroën C2 (J) 12/2004 - 12/2009
- Citroën C3 (F) 10/2005 - 01/2010
- Citroën C3 (S) 01/2010 - 01/2017
- Citroën C4 (L) 11/2004 - 08/2010
- Citroën C5 (D) 10/2004 - 04/2008
- Citroën C8 (E) 01/2008 - 07/2012
- Citroën C8 (E) 07/2012 - 06/2014
- Citroën DS3 (S) 03/2010 - 07/2014
- Citroën Jumpy (X) 02/2007 - 05/2016
- Citroen Nemo (A) 08/2008 - 12/2015
- Citroen Xsara Picasso (C) 03/2004 - 02/2010
Fiat
- Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Peugeot
- Peugeot 207 (WC) 06/2006 - 06/2009
- Peugeot 207 (W) 06/2009 - 07/2015
- Peugeot 208 (C) 04/2012 - 04/2015
- Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
- Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
- Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
- Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
- Peugeot 807 (E) 07/2002 - 02/2008
- Peugeot 807 (E) 07/2002 - 02/2008
- Peugeot 807 (E) 02/2008 - 06/2014
- Peugeot 3008 (oU) 06/2009 - 10/2013
- Peugeot 5008 Furgón (O) 10/2009 - 10/2013
- Peugeot Bipper (A) 12/2007 - 12/2015
- Peugeot Expert (X) 02/2007 - 08/2016
- Peugeot Partner (7) 05/2008 - 03/2012
- Peugeot RCZ (4J) 04/2010 - 09/2015
- Peugeot 3008 (oU) 06/2009 - 10/2013
- Peugeot 5008 Furgón (O) 10/2009 - 10/2013
- Peugeot Bipper (A) 12/2007 - 12/2015
- Peugeot Expert (X) 02/2007 - 08/2016
- Peugeot Partner (7) 05/2008 - 03/2012
- Peugeot RCZ (4J) 04/2010 - 09/2015
Toyota Proace
- Toyota Proace 03/2013 - 08/2016
Se proporcionan las siguientes señales
- Los vehículos de reimportación o con software diferente pueden ser incompatibles en cuanto a funciones.
- +12V encendido borne 15
- +12V alumbrado borne 58
- +12V señal de marcha atrás
- Señal de velocidad
- Capacidad de carga de salida total: 200 mA máx.
- Capacidad de carga de salida individual: 180 mA máx.
Necesidad de corriente superior a 180 mA
- 1 relé Resistencia bobina 75 Ohm mín.
- 2 relés Resistencia bobina 150 Ohm min.
- Mando a distancia en el volante
- Ajustes del vehículo compatibles
Cable de conexión para los siguientes fabricantes de radio
- Cable de señal de velocidad LFB > Blaupunkt/Kenwood/Pioneer 12 patillas: 42c-3414101
- Cable de señal de velocidad LFB > Kenwood 12 patillas: 42c-3414104
- Cable de señal de velocidad LFB > Alpine 12 clavijas: 42c-3414105
- Cable de señal de velocidad LFB > Sony/Phonocar 12 patillas: 42c-3414107
- Cable de señal de velocidad LFB > Alpine I2C 12 patillas: 42c-3414115
- Cable de señal de velocidad LFB > Blaupunkt/China HU/Kenwood 12 patillas: 42c-3414124
- LFB cable de señal de velocidad > Clarion 12 patillas: 42c-3414127
- LFB cable de señal de velocidad > JVC 3.5mm jack 12 pin: 42c-3414128
- Cable de señal de velocidad LFB > Zenec II Lead 12 patillas: 42c-3414129
- Cable de señal de velocidad LFB > Zenec I Lead 12 patillas: 42c-3414130
- Cable de señal de velocidad LFB > JVC 1 Cable de 12 patillas: 42c-3414140
Instrucciones generales de instalación
Comprobación de
- 1: Compruebe todas las funciones operativas y de ajuste del vehículo del dispositivo OEM.
- 2: Desactivar y retirar el dispositivo OEM
- 3: Quitar la tensión y comprobar que todas las conexiones de interfaz sean correctas y tengan continuidad.
Conexión y secuencia de conexión
- 1: Desactivar los ajustes y la configuración de hardware de la interfaz
- 2: Comprobar la configuración del cable de conexión de radio
- 3: Conecte el cable de conexión por radio según las instrucciones de uso del aparato de reequipamiento.
- 4: Conecte todas las demás conexiones según las instrucciones de uso del equipo de reequipamiento.
- 5: Conecte la instalación completa al vehículo con la última conexión activa
- 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del BDA
- 7: Configuración del dispositivo de retroadaptación según las instrucciones de funcionamiento del dispositivo de retroadaptación mando a distancia del volante/cámara/FSE/antena phantom power y otros
- 8: Prueba de funcionamiento del mando a distancia del volante y el vehículo
Cambios en la configuración de hardware de la interfaz y el cable de conexión de radio
- 1: Cambios sin tensión
- 2: Conexión después del cambio ver arriba 5 a 8
En caso de avería de la interfaz o del vehículo
- 1: Restablecer el dispositivo OEM
- 2: Operar el aparato OEM
- 3: Restablecer el estado del bus CAN
- 4: Comprobar la configuración de hardware de la interfaz
- 5: Conexión tras el reposo del bus CAN véase arriba 5 a 8
- Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en las instrucciones de funcionamiento tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.
Conexiones adicionales, cambios en la configuración de los cables del mazo de cables o utilización de conexiones alternativas o prolongaciones de conexiones
- 1: Las conexiones y modificaciones sólo deben ser realizadas por personal especializado formado.
- 2: Antes de realizar las conexiones y modificaciones, compruebe si existen homologaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
- 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones mediante medición y calibración utilizando el diagrama de asignación de cables del vehículo.
- 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad y sin garantía de funcionamiento.
- 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
- 6: Las modificaciones en el mazo de cables premontado pueden invalidar la garantía del producto.
