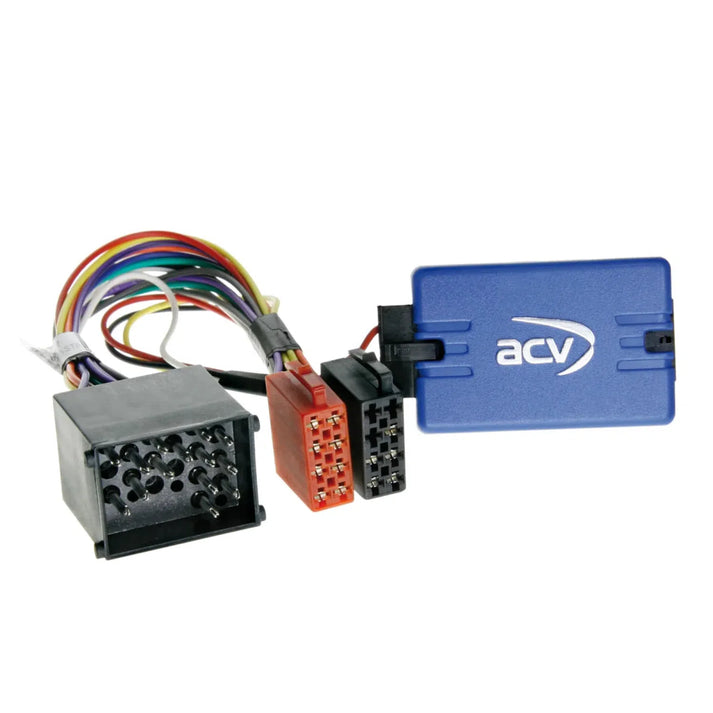

ACV LFB BMW/Mini 17Pin IBus
Lenkradfernbedienung
/Stück
Günstiger gesehen?
„Wir halten mit - garantiert!" Nutze die Tiefpreisgarantie! Wenn du einen Artikel auf einer Internetseite innerhalb der EU günstiger findest, ziehen wir mit dem Preis der Konkurrenz gleich und legen einen Artikel aus unserem Zubehörsortiment bei.
Beschreibung
Si desea sustituir su radio de fábrica por una radio del mercado de accesorios, debe conservar las funciones originales del mando a distancia del volante.
No obstante, dependiendo del equipamiento del vehículo y de la gama de funciones y software del dispositivo del mercado de accesorios, es posible que se omitan algunas funciones operativas o que se sustituyan por otras.
Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.
Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.
Antes de la instalación final, le recomendamos que compruebe el correcto funcionamiento de las funciones de su vehículo, los ajustes del vehículo y el mando a distancia del volante.
Nota
I Bus
- Conexión: conector BMW de 17 pines
- Para variante de conector BMW desconocida > Artículo: 42sbm00c con mazo de cables Quadlock de 17 pines y 40 pines
- Vehículos con dispositivo Business OEM
- Vehículos sin navegación profesional OEM*
- Vehículos sin equipo de sonido OEM**
- Retirar componentes accesorios OEM > Cargador de CD/Sintonizador de TV/Módulo telefónico
Adecuado para los siguientes vehículos
- BMW Serie 3 (E46) 07/1998 - 02/2007
- BMW Serie 5 (E39) 01/1996 - 05/2004
- BMW Serie 7 (E38) 09/1994 - 09/2001
- BMW X5 (E53) 03/2000 - 10/2003
- BMW Mini (R50/R53) 06/2001 - 11/2006
- BMW Mini (R52) 07/2004 - 08/2008
Se proporcionan las siguientes señales
LFB
- *Vehículos con Navegación Profesional BMW Extensión 17 Pin(f) > 17 Pin(m)/Antena 6,5m > Artículo: 1020-21-6500-0
- **Vehículos con sistema de sonido (no DSP/Harman Kardon) Adaptador sistema activo BMW/Land Rover/Rover 17 pin > Artículo: 13-1020-50
Cable de conexión para los siguientes fabricantes de radios
- Cable LFB 42s/acv > Conector Alpine: 42ctalpinelead
- LFB cable 42s/acv > Parrot 4 pin: 42ctasteroidlead
- LFB cable 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
- LFB cable 42s/acv > Blaupunkt/China HU/Kenwood 3 cable: 42ctchinahulead
- LFB cable 42s/acv > Clarion jack: 42ctclarionlead
- LFB cable 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 cable: 42ctgarminlead
- LFB cable 42s/acv > JVC 1 cable/jack: 42ctjvclead
- LFB cable 42s/acv > Kenwood 1 cable: 42ctkenwoodlead
- LFB cable 42s/acv > Multilead varios dispositivos: 42ctmultilead
- LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead3
- LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead5
- LFB cable 42s/acv > Panasonic 1 cable: 42ctpanasoniclead
- LFB cable 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
- LFB cable 42s/acv > Pioneer AVH/DMH/SPH 2022> toma suelta: 42ctpioneerlead2
- Cable LFB 42s/acv > Dispositivos con función de sintonización LFB: 42ctsmartlead
- Cable LFB 42s/acv > Toma Blaupunkt/Kenwood/Sony: 42ctsonylead
- Cable LFB 42s/acv > Cable XZent/Zenec 1: 42ctzeneclead
Instrucciones generales de instalación
Comprobación de
- 1: Compruebe todas las funciones operativas y de ajuste del vehículo del dispositivo OEM
- 2: Desmonte el dispositivo OEM de forma que quede sin tensión.
- 3: Quitar la tensión y comprobar que todas las conexiones de interfaz sean correctas y tengan continuidad.
Conexión y secuencia de conexión
- 1: Desactivar los ajustes y la configuración de hardware de la interfaz.
- 2: Comprobar la configuración del cable de conexión de radio
- 3: Conecte el cable de conexión por radio según las instrucciones de uso del aparato de reequipamiento.
- 4: Conecte todas las demás conexiones según las instrucciones de uso del equipo de reequipamiento.
- 5: Conecte la instalación completa al vehículo con la última conexión activa
- 6: Configuración del software de la interfaz según las instrucciones del texto del artículo y del BDA
- 7: Configuración del dispositivo de retroadaptación según las instrucciones de funcionamiento del dispositivo de retroadaptación mando a distancia del volante/cámara/FSE/antena phantom power y otros
- 8: Prueba de funcionamiento del mando a distancia del volante y el vehículo
Cambios en la configuración de hardware de la interfaz y el cable de conexión de radio
- 1: Cambios sin tensión
- 2: Conexión después del cambio ver arriba 5 a 8
En caso de avería de la interfaz o del vehículo
- 1: Restablecer el dispositivo OEM
- 2: Operar el aparato OEM
- 3: Restablecer el estado del bus CAN
- 4: Comprobar la configuración de hardware de la interfaz
- 5: Conexión tras el reposo del bus CAN véase arriba 5 a 8
- Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en las instrucciones de funcionamiento tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.
Conexiones adicionales, cambios en la configuración de los cables del mazo de cables o utilización de conexiones alternativas o prolongaciones de conexiones
- 1: Las conexiones y modificaciones sólo deben ser realizadas por personal especializado formado.
- 2: Antes de realizar las conexiones y modificaciones, compruebe si existen homologaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
- 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones mediante medición y calibración utilizando el diagrama de asignación de cables del vehículo.
- 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad y sin garantía de funcionamiento.
- 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
- 6: Las modificaciones en el mazo de cables premontado pueden invalidar la garantía del producto.
