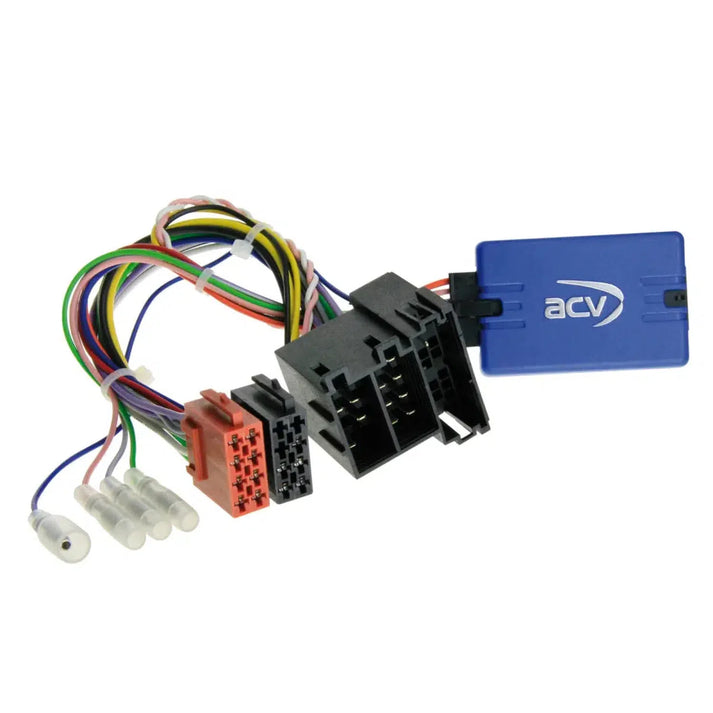

ACV LFB Alfa Romeo ISO/Mini ISO

Beschreibung

Conserve las funciones originales del mando a distancia del volante al sustituir la radio de fábrica por una radio adaptada.

No obstante, dependiendo del equipamiento del vehículo, la gama de funciones y el software del dispositivo adaptado, es posible que se omitan algunas funciones de manejo o que se sustituyan por otras.

Por favor, compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que encajan visual y técnicamente.

Por favor, compruebe también si una de las radios originales de fábrica especificadas fue instalada en su vehículo.

Antes de la instalación final, por favor, compruebe las funciones del vehículo, los ajustes del vehículo y el mando a distancia del volante para su funcionalidad.

Nota

Bus CAN

• Conexión: ISO / Mini ISO
• Vehículos con alimentación CAN bus Conector ISO
• Vehículos con sistema de sonido OEM
• Vehículos con Blue&Me > El módulo Silverbox debe permanecer instalado
• Vehículos sin navegación Magneti Marelli OEM
• azul/blanco: +12V Amplificador Remoto*.

Apto para los siguientes vehículos

• Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
• Alfa Romeo MiTo (955) 09/2008 - 10/2013***

Las siguientes señales se proporcionan

• Los vehículos de reimportación o con software diferente pueden ser incompatibles en cuanto a las funciones.
• rojo: +12V encendido borne 15
• naranja: +12V alumbrado borne 58
• morado/blanco: +12V señal de marcha atrás
• rosa: señal de velocidad
• verde: masa GND señal freno de mano
• Capacidad total de carga de salida: 100 mA máx.

Requerimiento de corriente superior a 100 mA

• 1 relé Resistencia bobina 75 Ohm min.
• 2 relés Resistencia bobina 150 Ohm min.
• Mando a distancia del volante
• *Adaptador sistema activo Alfa Romeo/Lancia ISO>ISO > Artículo: 13-1001-50
• *Adaptador sistema activo varios vehículos ISO>ISO > Artículo: 13-1190-50
• **Vehículos con dispositivo OEM Bosch
  ***Vehículos con dispositivo OEM Blaupunkt

Cable de conexión para los siguientes fabricantes de radios

• LFB cable 42s/acv > Alpine jack: 42ctalpinelead
• LFB cable 42s/acv > Parrot 4 pin: 42ctasteroidlead
• LFB cable 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• LFB cable 42s/acv > Blaupunkt/China HU/Kenwood 3 cable: 42ctchinahulead
• LFB cable 42s/acv > Clarion jack: 42ctclarionlead
• LFB cable 42s/acv > JVC 1 cable/jack: 42ctjvclead
• LFB cable 42s/acv > Kenwood 1 cable: 42ctkenwoodlead
• LFB cable 42s/acv > Multilead varios dispositivos: 42ctmultilead
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead3
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead5
• LFB cable 42s/acv > Panasonic 1 cable: 42ctpanasoniclead
• LFB cable 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
• LFB cable 42s/acv > Pioneer AVH/DMH/SPH 2022> toma suelta: 42ctpioneerlead2
• Cable LFB 42s/acv > Dispositivos con función de sintonización LFB: 42ctsmartlead
• Cable LFB 42s/acv > Toma Blaupunkt/Kenwood/Sony: 42ctsonylead
• Cable LFB 42s/acv > Cable XZent/Zenec 1: 42ctzeneclead
