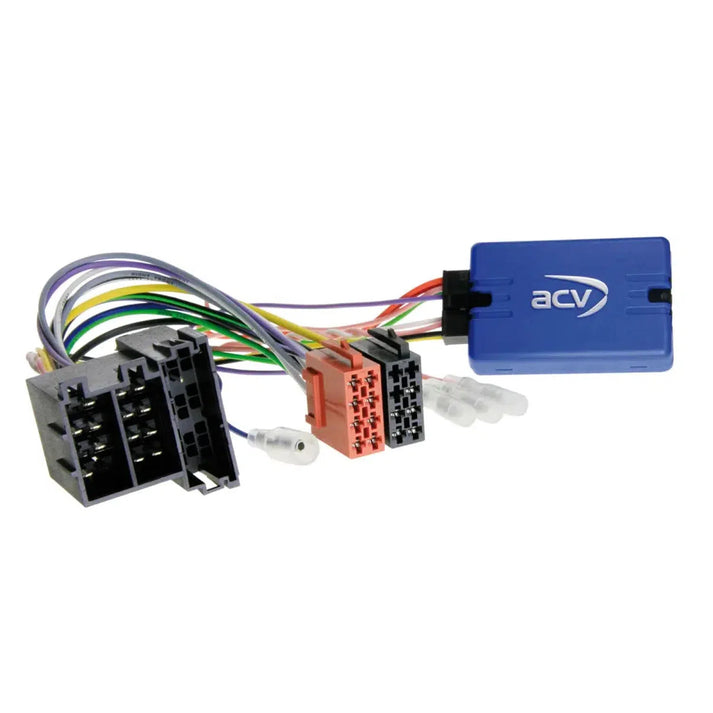

ACV LFB Alfa Romeo/Fiat/Lancia ISO/Mini ISO CAN Bus

Beschreibung

Si desea sustituir su radio de fábrica por una radio adaptada, conserve las funciones originales del mando a distancia en el volante.

No obstante, dependiendo del equipamiento del vehículo, de la gama de funciones y del software del dispositivo adaptado, es posible que se omitan algunas funciones de manejo o que se sustituyan por otras.

Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.

Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.

Antes de la instalación final, compruebe el funcionamiento de las funciones de su vehículo, los ajustes del vehículo y el mando a distancia del volante.

Nota

Bus CAN

• Conexión: ISO / Mini ISO
• Vehículos con alimentación CAN bus Conector ISO
• Vehículos con sistema de sonido OEM
• Vehículos con Blue&Me > El módulo Silverbox debe permanecer instalado
• azul/blanco: +12V Amplificador Remoto*.

Apto para los siguientes vehículos

Alfa Romeo

• Alfa Romeo 159 (939) 09/2005 - 11/2011***


• Alfa Romeo Brera (939) 01/2006 - 10/2010


• Alfa Romeo Spider (939) 01/2007 - 10/2010

Fiat

• Fiat Stilo (ZAF 192) 02/2003 - 01/2008**

Lancia

• Lancia Musa (ZAL 350) 11/2004 - 12/2010
• Lancia Ypsilon (UAL 843) 10/2006 - 08/2010

Fiat

• Fiat Stilo (ZAF 192) 02/2003 - 01/2008**

Lancia

• Lancia Musa (ZAL 350) 11/2004 - 12/2010
• Lancia Ypsilon (UAL 843) 10/2006 - 08/2010

Las siguientes señales están disponibles

• Los vehículos de reimportación o con software diferente pueden ser incompatibles en cuanto a funciones.
• rojo: +12V encendido borne 15
• naranja: +12V alumbrado borne 58
• morado/blanco: +12V señal de marcha atrás
• verde: masa GND señal freno de mano
• Capacidad de carga total salidas: 100 mA máx.

Necesidad de corriente superior a 100 mA

• 1 relé resistencia bobina 75 Ohm mín.
• 2 relés Resistencia bobina 150 Ohm min.
• Mando a distancia del volante
• *Adaptador sistema activo Alfa Romeo/Lancia ISO>ISO > Artículo: 13-1001-50
• *Adaptador sistema activo varios vehículos ISO>ISO > Artículo: 13-1190-50
• **Vehículos sin dispositivo Visteon OEM
  ***Vehículos sin navegación Magneti Marelli OEM


• ***Vehículos sin navegación OEM Magneti Marelli

Cable de conexión para los siguientes fabricantes de radios

• LFB cable 42s/acv > Alpine jack: 42ctalpinelead
• LFB cable 42s/acv > Parrot 4 pin: 42ctasteroidlead
• LFB cable 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• LFB cable 42s/acv > Blaupunkt/China HU/Kenwood 3 cable: 42ctchinahulead
• LFB cable 42s/acv > Clarion jack: 42ctclarionlead
• LFB cable 42s/acv > JVC 1 cable/jack: 42ctjvclead
• LFB cable 42s/acv > Kenwood 1 cable: 42ctkenwoodlead
• LFB cable 42s/acv > Multilead varios dispositivos: 42ctmultilead
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead3
• LFB cable 42s/acv > Multilead varios dispositivos/Pioneer 2022>: 42ctmultilead5
• LFB cable 42s/acv > Panasonic 1 cable: 42ctpanasoniclead
• LFB cable 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
• LFB cable 42s/acv > Pioneer AVH/DMH/SPH 2022> toma suelta: 42ctpioneerlead2
• Cable LFB 42s/acv > Dispositivos con función de sintonización LFB: 42ctsmartlead
• Cable LFB 42s/acv > Toma Blaupunkt/Kenwood/Sony: 42ctsonylead
• Cable LFB 42s/acv > Cable XZent/Zenec 1: 42ctzeneclead
