ACV CAN BMW 40Pin Quadlock>ISO/Antenne Fakra>DIN Adaptador CAN Bus
SKU:  12-1024-46-15
EAN:  4026724318258

CAN BMW 40Pin Quadlock>ISO/Antenne Fakra>DIN

SKU:  12-1024-46-15
EAN:  4026724318258

Aspectos técnicos destacados

  • 'El adaptador tiene un conector Quadlock BMW de 40 pines, Fakra(m) > DIN(m).
  • Salidas: rosa +12V encendido, máx. 1,5A; naranja iluminación, máx. 0,1A.
  • Soporte para modelos BMW 1 y 3 del 2004 al 2013 disponible.
  • Más detalles técnicos
Precio normal €79,00
Precio normal €79,00 Precio de venta €79,00
5% de descuento con tarjeta de crédito
IVA incluido ,posiblemente más envío
Envío
5 jun - 8 jun
x pieza
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Paga cómodamente en 12 cuotas sin intereses de €6,58 con Klarna.

Tus ventajas en Masori


¿Lo has visto más barato en otro lugar?

Calculadora de costos de envío

Expert Image

Rob

Expert Image

Max

¿No estás seguro de si este producto es compatible con tu auto?

Te ayudamos - rápido, personal y sin compromiso.

Respuesta en días laborables dentro de 24h
Precio normal €79,00
Precio normal €79,00 Precio de venta €79,00

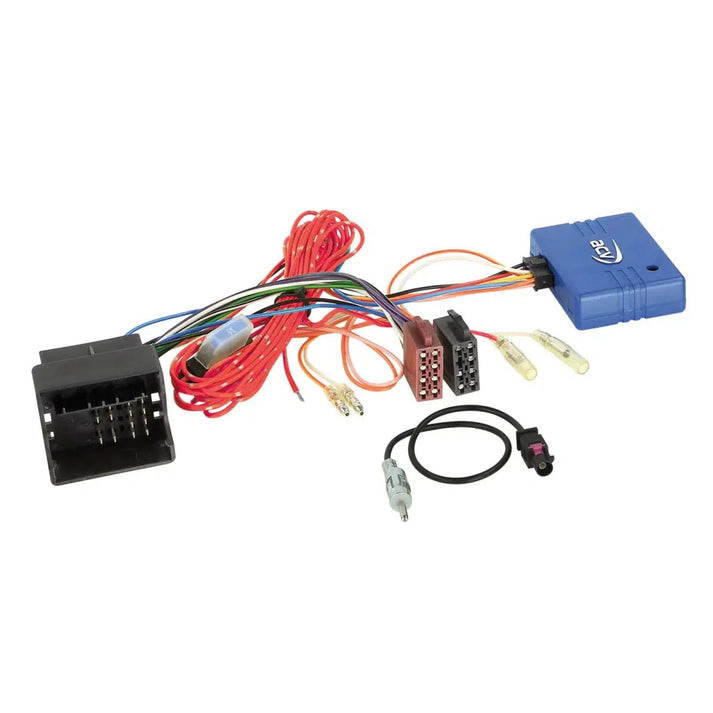

CAN BMW 40Pin Quadlock>ISO/Antenne Fakra>DIN de ACV

El Adaptador CAN Bus para BMW 40Pin Quadlock>ISO/Antenna Fakra>DIN es un adaptador CAN-Bus de ACV. Proporciona las señales de encendido, iluminación, marcha atrás y pulso de velocidad. Las salidas incluyen +12V encendido (terminal 15, 1,5 A máx.), +12V iluminación (terminal 58, 0,1 A máx.), +12V marcha atrás (1,5 A máx.) así como +12V conexión de corriente continua terminal 30, protegida por fusible. Las conexiones incluyen un conector BMW Quadlock de 40 pines y una conexión de antena Fakra(m) a DIN(m). La adaptación se realiza de Quadlock a ISO. Compatible con BMW 1er (E81/82/87/88) 03/2004 - 10/2013 y BMW 3er (E90/91/92) 03/2005 - 10/2013.

Características
  • Adaptador CAN Bus
  • Quadlock > ISO
  • Antena: Fakra(m) > DIN(m)
  • Señales proporcionadas: encendido, iluminación, marcha atrás, pulso de velocidad
  • Vehículos compatibles: BMW 1er (E81/82/87/88) 03/2004 - 10/2013; BMW 3er (E90/91/92) 03/2005 - 10/2013
Datos técnicos
  • Conexión: conector BMW Quadlock de 40 pines
  • rosa: +12V encendido, terminal 15, 1,5 A máx.
  • naranja: +12V iluminación, terminal 58, 0,1 A máx.
  • blanco: +12V marcha atrás, 1,5 A máx.
  • rojo: +12V conexión de corriente continua, terminal 30, batería protegida
  • Conexión antena: Fakra(m) > DIN(m)

Tus ventajas en Masori


ACV CAN BMW 40Pin Quadlock>ISO/Antenne Fakra>DIN Hoja de datos

Preguntas frecuentes sobre CAN BMW 40Pin Quadlock>ISO/Antenne Fakra>DIN


¿Cómo funciona el adaptador CAN BMW 40Pin Quadlock>ISO de ACV?

El adaptador CAN BMW 40Pin Quadlock>ISO de ACV convierte señales digitales del bus de datos específico del vehículo en señales analógicas. Lee datos como señales de encendido, iluminación, marcha atrás y velocidad, y las proporciona para radios de posventa. Esto permite una integración fluida de soluciones de posventa en su BMW, al convertir datos digitales específicos del bus CAN en señales analógicas para controlar la nueva radio. El adaptador soporta, entre otros, encendido positivo de 12V en el terminal 15 y señales de iluminación en el terminal 58.

¿Qué vehículos son compatibles con el adaptador CAN BMW 40Pin Quadlock>ISO?

El adaptador CAN BMW 40Pin Quadlock>ISO es compatible con ciertos modelos de BMW. Esto incluye el BMW Serie 1 (E81/82/87/88) de los años de fabricación de 03/2004 a 10/2013, así como el BMW Serie 3 (E90/91/92) de 03/2005 a 10/2013. Los adaptadores soportan formatos de conexión específicos como el conector 40 Pin Quadlock BMW, lo que facilita la instalación en estas clases de vehículos. Tenga en cuenta que, dependiendo del sistema de radio, pueden ser necesarias adaptaciones de cable específicas para garantizar una funcionalidad óptima.

¿Cómo instalo el adaptador ACV CAN BMW 40Pin Quadlock>ISO?

La instalación del adaptador ACV CAN BMW 40Pin Quadlock>ISO requiere conectar el conector de 40 Pin Quadlock a la toma existente en el vehículo. El conector Fakra(m) debe conectarse al conector DIN(m) de la radio de posventa. Una conexión correcta asegura la transmisión de señales de encendido, iluminación y marcha atrás. Asegúrese de no exceder la corriente máxima de 1,5A en el encendido y 0,1A en la iluminación. Una instalación cuidadosa garantiza una funcionalidad sin problemas.

¿Qué señales proporciona el adaptador CAN BMW 40Pin Quadlock>ISO?

El adaptador CAN BMW 40Pin Quadlock>ISO proporciona varias señales esenciales para radios de posventa, incluyendo la señal de encendido con 12V y 1,5A de corriente máxima, señales de iluminación con 12V a 0,1A, así como señales de marcha atrás a 1,5A. Además, se transmite la señal de velocidad (Speedpulse) al radio de posventa, que soporta funciones como navegación. Esta provisión de señales permite la integración completa de funciones de confort y apoya un control sin interrupciones del radio de posventa dentro del vehículo.

¿Cómo garantiza el adaptador ACV el funcionamiento de las funciones de confort?

Al convertir señales digitales del vehículo en señales analógicas, el adaptador ACV asegura que funciones de confort como la iluminación y la marcha atrás también funcionen con radios de posventa. El adaptador permite capturar datos específicos del vehículo, por ejemplo, para encendido y pulso de velocidad (Speedpulse), que luego se envían al radio adaptado. Esto asegura una integración completa de las funciones OEM en el nuevo sistema y una transición sin problemas entre el vehículo y el radio, manteniendo la facilidad de uso.

¿Por qué es importante el adaptador CAN BMW 40Pin Quadlock>ISO de ACV para las actualizaciones de radio?

El adaptador CAN BMW 40Pin Quadlock>ISO de ACV es crucial para integrar un radio de posventa en modelos BMW soportados por CAN-Bus. Traduce las señales digitales del CAN-Bus del automóvil en formatos analógicos utilizables para el radio de posventa. Sin este adaptador, funciones de confort como el encendido automático y la iluminación no funcionarían correctamente. También la integración de señales de marcha atrás y de velocidad sería problemática sin una conversión adecuada. Esto hace que el adaptador sea un elemento indispensable en la modernización del radio del vehículo.

¿Puedo instalar el adaptador CAN BMW 40Pin Quadlock>ISO yo mismo?

Sí, con un entendimiento técnico básico puedes instalar el adaptador CAN BMW 40Pin Quadlock>ISO tú mismo. Debes conectar el conector Quadlock de 40 pines con el adaptador Fakra(m) a DIN(m) y asegurarte de que la distribución de energía sea correcta, por ejemplo, el positivo de encendido en el terminal 15. Asegúrate de que la protección de los cables esté presente y que no se supere la corriente máxima permitida. Sin embargo, quienes tengan poca experiencia deberían considerar ayuda profesional para evitar errores de instalación.

¿Qué conexiones de alimentación ofrece el adaptador ACV CAN BMW 40Pin Quadlock>ISO?

El adaptador ACV CAN BMW 40Pin Quadlock>ISO ofrece varias conexiones de alimentación, incluyendo una conexión de encendido (+12V) con una carga máxima de 1,5A en el terminal 15, así como una conexión de corriente continua (+12V) en el terminal 30, que está protegida del lado de la batería. Además, hay un terminal de iluminación (58) con una carga máxima de 0,1A disponible. Estas conexiones permiten alimentar adecuadamente la radio de posinstalación y asegurar que todas las funciones integradas funcionen de manera confiable.

¿Cómo se integra la marcha atrás en el adaptador CAN BMW 40Pin Quadlock>ISO de ACV?

La marcha atrás se proporciona a través de una conexión de 12V con una corriente máxima de 1,5A y puede conectarse a la radio de posinstalación para activar cámaras de reversa o asistentes de estacionamiento. Esta salida está diseñada específicamente para señales de marcha atrás y asegura que los dispositivos correspondientes se activen de manera confiable. Esta función permite que las cámaras de reversa se activen automáticamente cuando se engrana la marcha atrás, mejorando así la experiencia del usuario y la seguridad al estacionar.

¿Se puede usar el adaptador ACV CAN BMW 40Pin Quadlock>ISO con todas las radios de posinstalación?

El adaptador ACV CAN BMW 40Pin Quadlock>ISO se puede usar con la mayoría de las radios de posinstalación que soportan el estándar DIN(m). Es importante que la radio tenga compatibilidad CAN para interpretar correctamente las señales convertidas. Además, debe coincidir la conexión específica entre Fakra(m) y DIN(m). En caso de dudas, se debe verificar la compatibilidad con el fabricante específico de la radio. En proveedores de audio profesionales se puede solicitar más información sobre incompatibilidades y componentes adicionales necesarios antes de la instalación.
