VW 40Pin Quadlock control remoto del volante

Max, Mikael y más de 53k clientes ya con Masori Soundupgrade

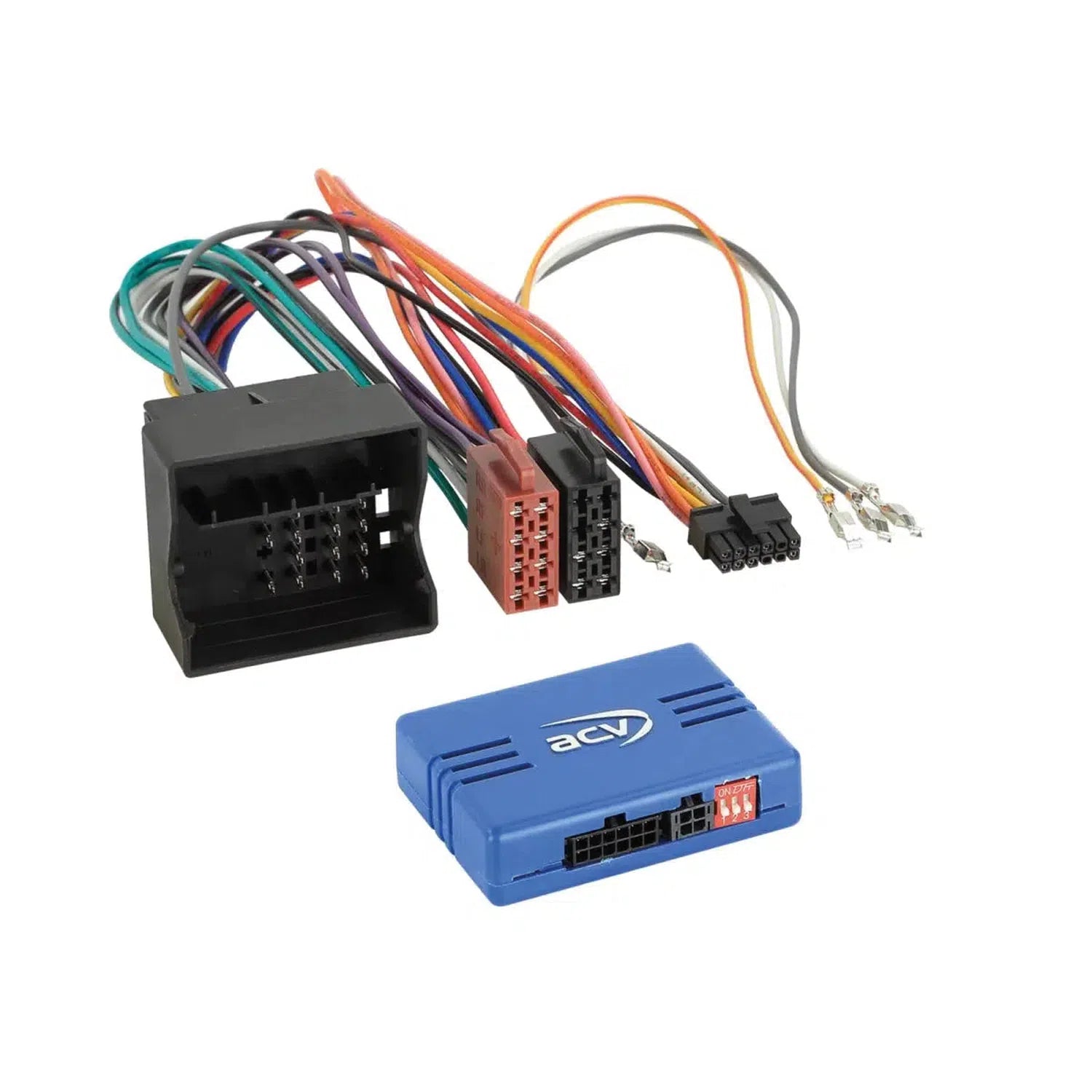

ACV LFB Audi/Seat/Skoda/VW 40Pin Quadlock control remoto del volante

Conexión CAN Bus, conector Quadlock de 40 pines VAG, adecuado para Audi.
Soporta diversos tipos de radio, verificar la posición del interruptor DIP.
Con 1,5A máx. suministro de encendido, conexión de iluminación +12V.
Mehr technische Details

€109,00

~~€109,00~~ €109,00

5% Rabatt mit Vorkasse

inkl. MwSt. ,posiblemente más envío

Bequem in 12 zinsfreien Raten à €9,08 mit Klarna zahlen.

Jetzt mit kostenlosem Versand ab 50€!

Calculadora de costos de envío

Tierra/Región

PLZ

Garantie & zusätzlicher Geräteschutz für dein HiFi-System

3 Jahre Masori Garantie Kostenlos 48 Monate Plusgarantie €14,99 60 Monate Plusgarantie Am beliebtesten €19,99

Deshalb wählen uns 100.000+ Kunden

3 Jahre Garantie

Sicher & sorglos
Blitzversand

mit DHL Express
Tiefpreisschutz

Nie zu viel zahlen

Rob

Max

Unsicher, ob dieses Produkt zu deinem Auto passt?

Wir helfen dir – schnell, persönlich und unverbindlich.

Respuesta en días laborables dentro de 24 h

ACVLFB Audi ISO/Mini ISO

ACVLFB Porsche Quadlock

LFB Audi/Seat/Skoda/VW 40Pin Quadlock de ACV

Si deseas reemplazar tu radio de fábrica por una radio de posventa, deberías mantener las funciones originales del control remoto en el volante.

Dependiendo del equipamiento del vehículo, así como de las funciones y el software del dispositivo de actualización, algunas funciones de operación pueden no estar disponibles o ser reemplazadas por otras funciones.

Compara los conectores del adaptador que se muestran con los de tu vehículo y asegúrate de que encajen tanto visual como técnicamente.

Por favor, verifica también si alguna de las radios originales mencionadas estaba instalada en tu vehículo.

Antes del montaje final, debes verificar el funcionamiento de las funciones de tu vehículo, la configuración del vehículo y el control remoto del volante.

Nota

CAN Bus

Conexión: conector Quadlock VAG de 40 pines > Artículo: 42cx25
Comprobar la posición del interruptor DIP para el dispositivo de actualización
Vehículos Audi / Seat Exeo con dispositivo OEM de 2-DIN
Vehículos sin conector Quadlock de 52 pines
Vehículos Audi sin sistema MMI

Apto para los siguientes vehículos

Audi

Audi A1 (8X) 07/2010 - 04/2018*
Audi A3 (8P) 05/2003 - 04/2005***
Audi A3 (8P) 10/2004 - 04/2013***
Audi A4 B6 (8E) 11/2000 - 10/2005***
Audi A4 B7 (8E) 11/2004 - 02/2009***
Audi A5 (8T/8F) 06/2007 - 10/2011***
Audi A6 (C5/B4) 05/2001 - 03/2006***
Audi Q3 (8U) 10/2011 - 11/2014*
Audi Q3 (8U) 02/2015 - 06/2018***
Audi Q5 (8R) 09/2008 - 05/2012***
Audi Q5 (8R) 09/2012 - 01/2017***
Audi R8 (42) 04/2007 - 05/2015***
Audi TT (8J) 04/2006 - 04/2010***/*****
Audi TT (8J) 08/2010 - 03/2014***/*****

Asiento

Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Exeo (3R) 03/2009 - 05/2013***
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat León (1P) 09/2005 - 03/2009
Seat León (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019****
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015

Skoda

Skoda Citigo (AA) 06/2012 - 05/2017****
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW

VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020******
VW Caravelle (7H) 10/2004 - 09/2009**
VW Caravelle (7H) 09/2009 - 05/2015**
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 06/2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI (1K) 06/2011 - 07/2016
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Phaeton (3D) 05/2007 - 05/2010
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW T5 Transporter (7H) 08/2003 - 09/2009**
VW T5 Transporter (7H) 09/2009 - 05/2015**
VW T6 (7HC) 07/2015 - 08/2019******
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touareg I (7L) 06/2003 - 11/2006**
VW Touareg I (7L) 11/2006 - 02/2010**
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW UP! (AA) 12/2011 - 06/2016****

Se proporcionarán las siguientes señales.

Los vehículos reimportados o los vehículos con software diferente pueden ser incompatibles en funciones.
rosa: +12V encendido terminal 15 1,5A máx.
naranja: +12V Iluminación terminal 58 0,1A máx.
blanco: +12V señal de marcha atrás 1,5A máx.
amarillo/verde amarillo/rojo: señal de velocidad
gris: ninguna función
control remoto del volante
*Vehículos con dispositivo OEM Chorus con pantalla monocromática
**Vehículos con sistema de sonido OEM > Artículo: 13-1424-26
***Vehículos con dispositivo Chorus OEM con pantalla monocromática
***Vehículos con sistema de sonido OEM > Artículo: 13-1424-25
****Vehículos sin sistema de sonido OEM
*****Activación del sistema de sonido OEM CAN
******Vehículos con Composition Audio MIB Entry dispositivo OEM con AUX/SD/USB frontal

Cable de conexión para los siguientes fabricantes de radios

Dispositivos diversos multicanal: 42arc100
Alpine conector de 3,5 mm: 42arc101
Blaupunkt 2010> conector de 3,5 mm: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Conexión: 42arc000
China HU Key1 / Key2 / (GND) Conexión: 42arc000
Clarion conector de 3,5 mm: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Conexión: 42arc000
JVC conector de 3,5 mm: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017> Conexión de 3,5 mm: 42arc107
Kenwood 2020> Conexión Key1 / Key2 / GND: 42arc000
Pioneer con conector de 3,5 mm: 42arc107
Pioneer AVH/DMH/SPH con conector de 3,5 mm: 42arc1072
Snooper Key1 / Key2 Conexión: 42arc000
Sony conector de 3,5 mm: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108

Instrucciones generales de instalación

Conexión y orden de conexión

1: Realizar la configuración y ajustes de la interfaz sin tensión.
2: Verificar la configuración del cable de conexión de radio
3: Conectar el cable de conexión de radio según el manual de instrucciones del dispositivo de actualización.
4: Conectar todas las demás conexiones según el manual de instrucciones del dispositivo de actualización.
5: Conexión de la instalación total en el vehículo con conexión bajo tensión al final.
6: Configuración del dispositivo de actualización según el manual de instrucciones del dispositivo de actualización Control remoto del volante/Cámara/FSE/Suministro fantasma de antena y más

Cambios en la configuración de la interfaz y del cable de conexión de radio

1: Realizar cambios sin tensión
2: Conexión tras modificación ver arriba 5 y 6

Las conexiones, cambios de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos indicadas en el texto de advertencia o en el manual de instrucciones son únicamente para la orientación y la información del personal técnico capacitado.
Conexiones, cambios en la configuración del cableado del arnés o uso de conexiones alternativas o extensiones de conexión.

1: Las conexiones y modificaciones deben ser realizadas exclusivamente por personal técnico capacitado.
2: Las conexiones y modificaciones deben ser verificadas antes de la conexión en cuanto a posibles aprobaciones del fabricante o a las condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
3: Las conexiones y modificaciones deben ser verificadas antes de la conexión mediante mediciones y mediante la comparación con el esquema de cableado del vehículo para comprobar su funcionamiento y precisión.
4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de funcionamiento.
5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños al vehículo, al dispositivo de actualización o a la interfaz.
6: Los cambios en el arnés de cableado preensamblado pueden llevar a la pérdida de la garantía del producto.

ACV LFB Audi/Seat/Skoda/VW 40Pin Quadlock Datenblatt

Datenblatt öffnen

Häufige Fragen zum LFB Audi/Seat/Skoda/VW 40Pin Quadlock

Was bedeutet der 40 Pin Quadlock VAG Stecker beim LFB Audi/Seat/Skoda/VW 40Pin Quadlock?

El conector Quadlock de 40 pines VAG es un conector específico diseñado para la integración de radios de posventa en vehículos de las marcas Audi, Seat, Skoda y VW. Este tipo de conector permite mantener las funciones de control remoto del volante y es compatible con una amplia gama de dispositivos OEM sin sistema MMI. El Quadlock conecta señales de control importantes con la radio de posventa, asegurando así la integración de las funciones de fábrica. Es importante comparar la forma y funcionalidad del conector de tu vehículo con el Quadlock antes de realizar la instalación, para asegurarte de que la compatibilidad esté garantizada.

Welche Signale werden vom LFB Audi/Seat/Skoda/VW 40Pin Quadlock übertragen?

El LFB Audi/Seat/Skoda/VW 40Pin Quadlock transmite varias señales importantes que pueden ser necesarias para la funcionalidad de una radio de posventa. Estas incluyen la señal de encendido +12V (rosa, 1,5A máx.), la señal de iluminación +12V (naranja, 0,1A máx.), la señal de marcha atrás +12V (blanco, 1,5A máx.) y la señal de velocidad (amarillo/verde, amarillo/rojo). Estas señales apoyan diversas funciones de la radio, como la activación al encender el vehículo, el ajuste de la iluminación basado en el estado del vehículo y la integración de la visualización de la cámara de marcha atrás. Además, las funciones individuales pueden estar adaptadas al software del vehículo.

Ist das LFB Audi/Seat/Skoda/VW 40Pin Quadlock für mein Fahrzeugmodell geeignet?

El LFB Audi/Seat/Skoda/VW 40Pin Quadlock es compatible con una variedad de modelos de vehículos. Los modelos compatibles incluyen Audi A1, A3, A4, A5, A6, Q3, Q5, R8 y TT, modelos de Seat como Alhambra, Altea, Exeo, Ibiza y León, así como modelos de Skoda como Citigo, Fabia, Octavia, Rapid y Superb. También se cubren varios modelos de VW como Amarok, Beetle, Caddy, Golf, Jetta y Passat. Es importante comparar el rango de años de fabricación específico de tu modelo con los años indicados para asegurarte de que tu vehículo sea compatible.

Kann ich die Lenkradfernbedienung mit dem LFB Audi/Seat/Skoda/VW 40Pin Quadlock weiterhin nutzen?

Sí, el LFB Audi/Seat/Skoda/VW 40Pin Quadlock ha sido diseñado específicamente para que las funciones del control remoto del volante se mantengan en muchos vehículos, incluso cuando se instala una radio de posventa. Es importante tener en cuenta tanto el equipamiento del vehículo como el alcance de las funciones de la radio de posventa. Puede suceder que en ciertos equipamientos sean necesarios cambios en las funciones o que la asignación de los botones de control cambie ligeramente. Por lo tanto, antes del montaje final, se debe verificar exhaustivamente la funcionalidad del control remoto del volante.

Wie installiere ich das LFB Audi/Seat/Skoda/VW 40Pin Quadlock in meinem Auto?

La instalación del LFB Audi/Seat/Skoda/VW 40Pin Quadlock debe realizarse con cuidado y según las instrucciones. Primero, todos los cables relevantes deben configurarse sin tensión, especialmente el cable de conexión del radio. El manual del dispositivo para la radio de reemplazo también proporciona indicaciones precisas sobre el orden correcto de conexión. Es importante que todas las conexiones, incluida la del control remoto del volante, se conecten a la fuente de alimentación al final. Los cambios en la configuración siempre deben realizarse sin tensión y la posterior puesta en marcha se lleva a cabo después de una configuración exitosa de los dispositivos de acuerdo con las indicaciones del fabricante.

Welche Radiohersteller sind mit dem LFB Audi/Seat/Skoda/VW 40Pin Quadlock kompatibel?

El LFB Audi/Seat/Skoda/VW 40Pin Quadlock es compatible con una variedad de radios de diferentes fabricantes. Esto incluye Alpine con conector de 3,5 mm, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony, así como marcas como ESX, XZent, Zenec y Digital Dynamics. La compatibilidad de los conectores varía según el modelo de radio, por lo que se debe verificar la especificación o la guía de la radio correspondiente para asegurarse de que los conectores se puedan conectar correctamente. Se pueden utilizar diferentes configuraciones de conexión para optimizar la integración.

Welche Fahrzeuge benötigen beim LFB Audi/Seat/Skoda/VW 40Pin Quadlock bestimmte Sonderkonfigurationen?

Algunos vehículos que son compatibles con el LFB Audi/Seat/Skoda/VW 40Pin Quadlock pueden requerir pasos de configuración especiales. Esto incluye vehículos de reimportación o modelos con software diferente, donde ciertas funciones pueden no funcionar como se esperaba. Es crucial verificar el software del vehículo y, si es necesario, realizar ajustes en los interruptores DIP. También los vehículos con sistemas de sonido OEM o sin tales sistemas podrían necesitar configuraciones especiales para integrar todas las funciones sin problemas. Estos requisitos específicos deben evaluarse antes de la instalación.

Was sind die wichtigsten technischen Merkmale des LFB Audi/Seat/Skoda/VW 40Pin Quadlock?

El LFB Audi/Seat/Skoda/VW 40Pin Quadlock presenta varias características técnicas que lo distinguen de otros productos. Ofrece un conector Quadlock de 40 pines para vehículos VAG y admite la integración de diversas señales como encendido, iluminación, señal de marcha atrás y señal de velocidad. Es compatible con varios modelos de Audi, Seat, Skoda y VW. El control remoto del volante se seguirá soportando al instalarse con dispositivos compatibles. Además, se puede conectar con varias marcas de radios, lo que permite una versatilidad en su uso. Antes de la instalación, se debe prestar atención a la compatibilidad y la transmisión de señales.

Sind Anpassungen an den Fahrzeugfunktionen mit dem LFB Audi/Seat/Skoda/VW 40Pin Quadlock nötig?

Sí, al instalar el LFB Audi/Seat/Skoda/VW 40Pin Quadlock, pueden ser necesarios ajustes en las funciones del vehículo. Dependiendo del tipo de vehículo y del software de la radio de posinstalación, pueden ser necesarios cambios en el control remoto del volante u otras funciones de operación. Esto puede incluir la configuración de los interruptores DIP en la radio de posinstalación para ser compatible con el hardware del vehículo. Los vehículos modernos y sus sistemas electrónicos traen variabilidad en la integración, que debe ser compensada mediante un cableado y configuración correctos. Es esencial una revisión precisa de la compatibilidad del producto y del vehículo.

Welche Rolle spielt die Software bei der Installation des LFB Audi/Seat/Skoda/VW 40Pin Quadlock?

El software del vehículo, así como el radio de posinstalación, juegan un papel crucial en la instalación exitosa del LFB Audi/Seat/Skoda/VW 40Pin Quadlock. Las diferencias o incompatibilidades en el software pueden hacer que no se puedan utilizar todas las funciones del control remoto del volante de manera completa. Es necesario verificar los niveles de software y, si es necesario, realizar actualizaciones o ajustes para garantizar un funcionamiento fluido. En vehículos más antiguos o modelos especiales, también puede ser útil considerar la configuración OEM específica para realizar la instalación correctamente.

Herstellerinformation/verantwortliche Person

acv GmbH
Straßburger Allee 10-12
41812 Erkelenz
Deutschland
Vertreten durch:
Thomas Landmesser, Hendrik Frentzen

Kontakt:info@acvgmbh.de
