Si deseas reemplazar tu radio de fábrica por una radio de posventa, debes asegurarte de mantener las funciones originales del control remoto en el volante.

Sin embargo, ten en cuenta que, dependiendo del equipamiento del vehículo, el alcance de las funciones y el software del dispositivo de actualización, algunas funciones de operación pueden no estar disponibles o pueden ser reemplazadas por otras funciones.

Compara los conectores del adaptador que se muestran con los de tu vehículo y asegúrate de que encajen visual y técnicamente.

Por favor, verifica también si alguna de las radios originales mencionadas estaba instalada en tu vehículo.

Antes de instalar definitivamente la radio de repuesto, te recomendamos que verifiques el funcionamiento de las funciones de tu vehículo, la configuración del vehículo y el control remoto del volante para asegurarte de que todo funcione sin problemas.

Nota

• CAN Bus

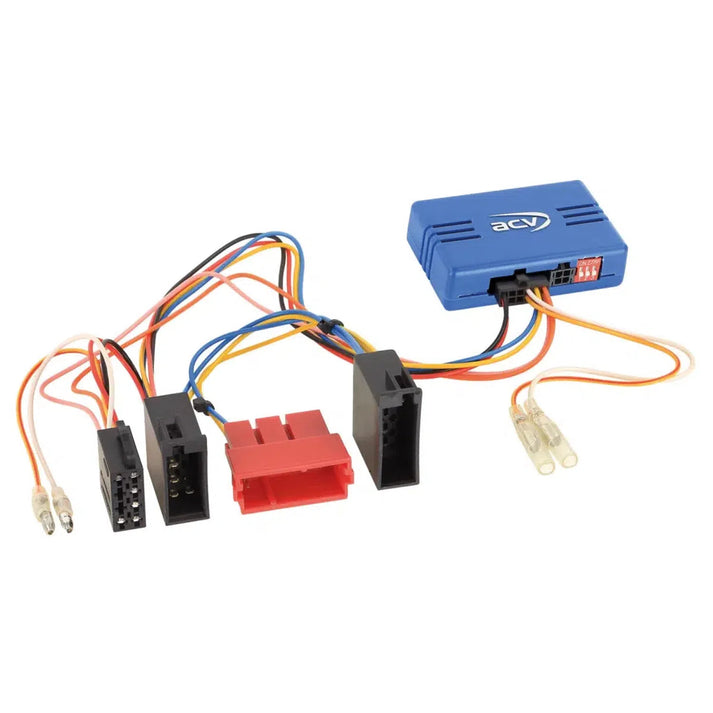

• Conexión: ISO / Conector ISO de 10 pines / Mini conector ISO Mercedes
• Verificar la posición del interruptor DIP para el dispositivo de actualización
• Vehículos Mercedes con dispositivo OEM Audio 5 / Audio 10 1-DIN
• Vehículos Mercedes con Audio 30 APS 1-DIN OEM Navegación
• Vehículos VW Crafter con dispositivo OEM RCD 2001 1-DIN
• Vehículos Mercedes / VW con preparación de radio > Verificar conexión y asignación antes de la instalación con dispositivo OEM:*
• Vehículos con conexión CAN Bus de interior de confort diferente
• marrón-rojo trenzado: CAN alto
• marrón retorcido: CAN bajo
• CAN Bus y distribuidor de bus CAN para umbral
• CAN Bus y Klimatronik
• CAN Bus en conector Mini ISO: Pin 1 Can bajo / Pin 2 Can alto
• Bus CAN en conector ISO de 8 pines: Pin 7 CAN Alto / Pin 6 CAN Bajo
• Bus CAN en conector AMP de 18 pines: Pin 8 CAN bajo / Pin 9 CAN alto / no Robert-Bosch CAN
• Dispositivos OEM con conexión de bloque ISO
• ISO Extensión Altavoz 10cm > Artículo: 1322-02
• Vehículos con conector de altavoz ISO de 10 pines / ISO sistema de sonido OEM sin sistema de sonido D2B OEM:
• Adaptador de sistema activo para varios vehículos ISO>ISO > Artículo: 13-1190-50

Apto para los siguientes vehículos

• Mercedes A-Klasse (W169) 10/2004 - 04/2012
• Mercedes A-Klasse (C169) 11/2004 - 07/2011
• Mercedes B-Klasse (T245) 06/2005 - 06/2011
• Mercedes C-Klasse (W203) 03/2000 - 01/2005
• Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
• Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
• Mercedes E-Clase (W210) 06/1999 - 12/2002
• Mercedes SL-Klasse (R230) 08/2001 - 02/2006
• Mercedes SLR (C199) 13/2003 - 12/2009
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018

• Mercedes Vito/Viano (W639) 07/2003 - 08/2010

• Mercedes Vito/Viano (W639) 07/2003 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014

• VW


• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
• VW
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Se proporcionarán las siguientes señales.

• Los vehículos reimportados o los vehículos con software diferente pueden ser incompatibles en funciones.
• rosa: +12V encendido terminal 15 1,5A máx.
• naranja: +12V Iluminación terminal 58 0,1A máx.
• blanco: +12V señal de retroceso 1,5A máx.
• amarillo/verde amarillo/rojo: señal de velocidad
• control remoto del volante

Cable de conexión para los siguientes fabricantes de radios

• Los vehículos reimportados o los vehículos con software diferente pueden ser incompatibles en funciones.
• rosa: +12V encendido terminal 15 1,5A máx.
• naranja: +12V Iluminación terminal 58 0,1A máx.
• blanco: +12V señal de marcha atrás 1,5A máx.
• amarillo/verde amarillo/rojo: señal de velocidad
• control remoto del volante

Cable de conexión para los siguientes fabricantes de radios

• Dispositivos diversos multicanal: 42arc100
• Alpine conector de 3,5 mm: 42arc101
• Blaupunkt 2010> conector de 3,5 mm: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) Conexión: 42arc000
• China HU Key1 / Key2 / (GND) Conexión: 42arc000
• Clarion conector de 3,5 mm: 42arc104
• Digital Dynamics Einkabelanschluss: 42arc108
• ESX Key1 / Key2 conexión: 42arc000
• JVC conector de 3,5 mm: 42arc104
• JVC Einkabelanschluss: 42arc105
• Kenwood Einkabelanschluss: 42arc105
• Kenwood 2017> conector de 3,5 mm: 42arc107
• Kenwood 2020> Conexión Key1 / Key2 / GND: 42arc000
• Pioneer con conector de 3,5 mm: 42arc107
• Snooper Key1 / Key2 Conexión: 42arc000
• Sony conector de 3,5 mm: 42arc107
• XZent Einkabelanschluss: 42arc108
• Zenec Einkabelanschluss: 42arc108

Instrucciones generales de instalación

• Conexión y orden de conexión
• 1: Realizar la configuración y ajustes de la interfaz sin tensión.
• 2: Verificar la configuración del cable de conexión de radio
• 3: Conectar el cable de conexión de radio según el manual de instrucciones del dispositivo de actualización.
• 4: Conectar todas las demás conexiones según el manual de instrucciones del dispositivo de actualización.
• 5: Conexión de la instalación total en el vehículo con conexión bajo tensión al final.
• 6: Configuración del dispositivo de actualización según el manual de instrucciones del dispositivo de actualización Control remoto del volante/Cámara/FSE/Suministro fantasma de antena y más
• Cambios en la configuración de la interfaz y del cable de conexión de radio
• 1: Realizar cambios sin tensión
• 2: Conexión tras modificación ver arriba 5 y 6
• Las conexiones, cambios de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos indicadas en el texto de advertencia o en el manual de instrucciones son únicamente para la orientación y la información del personal técnico capacitado.
• Conexiones, cambios en la configuración del cableado del arnés o uso de conexiones alternativas o extensiones de conexión.
• 1: Las conexiones y modificaciones deben ser realizadas exclusivamente por personal técnico capacitado.
• 2: Las conexiones y modificaciones deben ser verificadas antes de la conexión en cuanto a posibles aprobaciones del fabricante o a las condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
• 3: Las conexiones y modificaciones deben ser verificadas por medición y mediante la comparación con el esquema de cableado del vehículo antes de la conexión para asegurar su funcionamiento y corrección.
• 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de funcionamiento.
• 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños al vehículo, al dispositivo de actualización o a la interfaz.
• 6: Los cambios en el arnés de cableado preensamblado conducen a la anulación de la garantía del producto.
