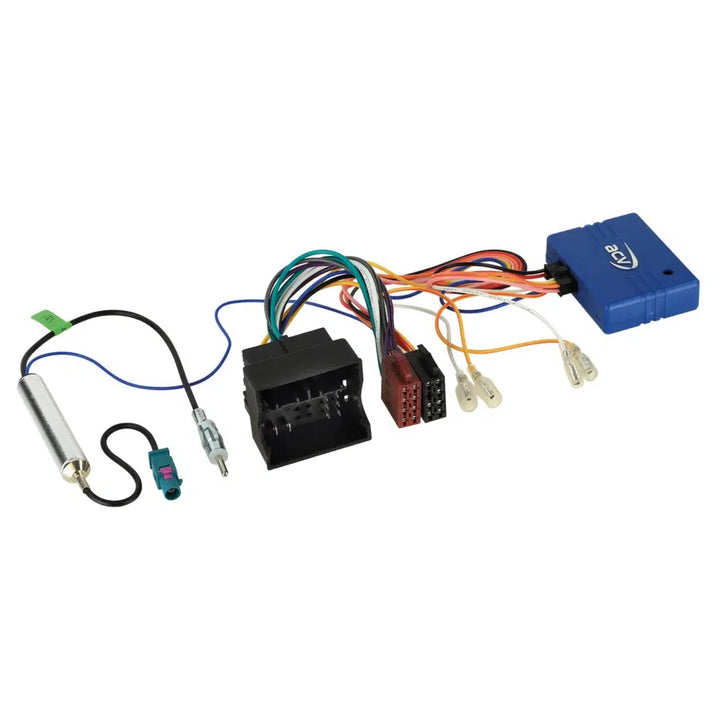

ACV CAN VAG 52Pin Quadlock>ISO/Antena Fakra>DIN
Adaptador de bus CAN
/pieza
¿Has visto más barato?
"Mantenemos el ritmo - ¡garantizado!" Aproveche la garantía de precio bajo. Si encuentra un artículo más barato en un sitio web dentro de la UE, igualaremos el precio del competidor y añadiremos un artículo de nuestra gama de accesorios.
Sus ventajas con Masori
Descripción de la
Si la radio OEM instalada de fábrica en un vehículo controlado por bus CAN debe sustituirse por una radio retrofit, se necesita un adaptador de bus CAN específico.
Los adaptadores de bus CAN específicos del vehículo y universales convierten los datos digitales relevantes del respectivo bus de datos específico del vehículo en señales analógicas.
Dependiendo del adaptador, se leen diversas señales o funciones de confort como el encendido plus, la iluminación, la señal de marcha atrás o incluso una señal de velocidad y se ponen a disposición en forma analógica para diversas soluciones de reequipamiento.
Compare los enchufes adaptadores mostrados con los de su vehículo y asegúrese de que coinciden visual y técnicamente.
Compruebe también si en su vehículo se ha instalado una de las radios originales de fábrica indicadas.
Compruebe las funciones y los ajustes del vehículo antes de la instalación final.
Sugerencia
Bus CAN
- Conexión: enchufe VAG Quadlock de 52 clavijas
- Conexión: antena OEM Fakra(m) +12V alimentación phantom >DIN(m)
- Vehículos Seat / Skoda / VW con plataforma MIB PQ
- Vehículos con sistema de antena de +12 V
- Suministro de tensión OEM antena antes de la instalación con
Comprobar dispositivo OEM
- Antena OEM +8,5 V opcional:
- Adaptador aéreo Fakra(m)(doble)>DIN(m) 8,5V > Artículo: 1524-29
- Ajustes del vehículo no compatibles
- E-Call no compatible
- Vehículos MAN / Seat / Skoda / VW E-Call:
- E-Call mantenimiento MAN/Seat/Skoda/VW 52 Pin Quadlock > Artículo: 1424-28
- Vehículos MAN / Seat / Skoda / VW con
Cámara de marcha atrás
- Adaptador de cámara de visión trasera OEM VW varios vehículos MIB-PQ > Parte: 771324-1037
Apto para los siguientes vehículos
Audi
- Audi A1 (8X) 07/2010 - 11/2014
- Audi A1 (8X) 11/2014 - 04/2018*
- Audi A3 (8V) 02/2013 - 05/2016
- Audi A3 (8V) 07/2016 - 03/2020
- Audi Q3 (8U) 10/2011 - 11/2014
- Audi Q3 (8U) 02/2015 - 08/2018
MAN
- MAN TGE 04/2017 - 2023
Asiento
- Seat Alhambra (7N) 06/2015 - 01/2022
- Seat Arona (KJ) 11/2017 - 06/2021
- Seat Ateca (5FP) 08/2016 - 08/2020
- Seat Ateca (5FP) 08/2020 - 2023
- Seat Ibiza (6P) 07/2015 - 04/2017
- Seat Ibiza (KJ) 07/2017 - 03/2021
- Seat Mii (AA) 05/2015 - 04/2018
- Seat Mii (AA) 01/2020 - 02/2021
- Seat Leon (5F) 11/2012 - 12/2016
- Seat Leon (5F) 11/2016 - 01/2020
- Seat Toledo (NH) 03/2013 - 08/2018
Skoda
- Skoda Citigo (AA) 05/2017 - 06/2019
- Skoda Fabia III (5J) 11/2014 - 08/2018
- Skoda Fabia III (5J) 08/2018 -05/2021
- Skoda Karoq (NU) 11/2017 - 11/2021
- Skoda Kodiaq (NS) 03/2017 - 06/2021
- Skoda Octavia III (5E) 02/2013 - 12/2016
- Skoda Octavia III (5E) 01/2017 - 01/2020
- Skoda Rapid (NH) 04/2015 - 05/2017
- Skoda Rapid (NH) 05/2017 - 02/2019
- Skoda Superb (3V) 06/2015 - 06/2019
- Skoda Yeti (5L) 10/2013 - 07/2017
VW
- VW Amarok (2H) 09/2016 - 07/2020
- VW Arteon (3H) 11/2017 - 06/2020
- VW Escarabajo (16) 06/2016 - 03/2018
- VW Caddy IV (DU) 06/2015 - 09/2020
- VW Crafter II (SY/SZ) 03/2017 - 2023**
- VW Golf VII (AU) 11/2012 - 12/2016
- VW Golf VII (AU) 03/2017 - 05/2020
- VW Grand California (SY/SZ) 03/2019 - 2023
- VW Passat B8 10/2014 - 05/2019
- VW Polo V (6R) 04/2014 - 07/2017
- VW Polo VI (AW) 11/2017 - 05/2021
- VW Scirocco (13) 08/2014 - 10/2017
- VW Sharan II (7N) 07/2015 - 10/2021
- VW T6 (7HC) 07/2015 - 08/2019
- VW T6.1 (7HC) 11/2019 - 2023
- VW T-Roc (A1) 11/2017 - 10/2021
- VW Taigo (CS) 10/2021 - 2023
- VW Tiguan II (5N) 05/2016 - 05/2021
- VW Touran (5T) 09/2015 - 2023
- VW UP! (AA) 07/2016 - 12/2020
Se proporcionan las siguientes señales
- Los vehículos reimportados o con software diferente pueden ser incompatibles en cuanto a funciones.
- rosa: +12V terminal de encendido 15 1,5A máx.
- naranja: +12V terminal de iluminación 58 0,1A máx.
- blanco: +12V señal de inversión 1,5A máx.
- amarillo/verde amarillo/rojo: señal de velocidad
- *Vehículos con dispositivo Concert OEM con monitor de salpicadero en color
- *Vehículos con dispositivo Chorus OEM con pantalla monocroma > Artículo: 12-1324-45-15
- **Señal de marcha atrás sólo con el motor en marcha
Instrucciones generales de instalación
- Las conexiones, los cambios de conexión, las conexiones alternativas, las conexiones de cables sueltos o las prolongaciones de conexión de cables sueltos especificados en el texto informativo o en las instrucciones de funcionamiento tienen carácter orientativo e informativo y están dirigidos exclusivamente a personal especializado formado.
Conexiones, cambios en la configuración de los cables del haz de cables o uso de conexiones alternativas o extensiones de conexión
- 1: Las conexiones y modificaciones sólo deben ser realizadas por especialistas formados.
- 2: Las conexiones y modificaciones deben comprobarse antes de la conexión para ver si existen aprobaciones del fabricante o condiciones de garantía del fabricante que puedan verse afectadas por las modificaciones.
- 3: Antes de la conexión, debe comprobarse el funcionamiento y la corrección de las conexiones y modificaciones midiendo y calibrando mediante el diagrama de asignación de cables del vehículo.
- 4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin ninguna garantía de funcionamiento.
- 5: Las conexiones y modificaciones se realizan bajo su propia responsabilidad sin garantía de daños en el vehículo, el dispositivo de reequipamiento o la interfaz.
- 6: Las modificaciones en el mazo de cables preensamblado invalidarán la garantía del producto.
Descargar ficha técnica
