ACV LFB Audi ISO/Mini ISO Amp 2/4 Kanal Stuurwielbediening

LFB Audi ISO/Mini ISO Amp 2/4 Kanal

Technische hoogtepunten

  • Voorversterker uitgangsvermogen groter dan 3V, 2/4 kanaal Cinch-uitgang.
  • Belastbaarheid totale uitgangen 100 mA max., spoelweerstand 75/150 Ohm.
  • OEM-geluidssysteem, ISO/Mini ISO-aansluiting, compatibiliteit met CAN-bus.
  • Meer technische details
Normale prijs €99,00
Normale prijs €99,00 Verkoopprijs €99,00
5% korting bij vooruitbetaling
Inkl. MwSt. ,evt. excl. verzending
Levering
22 apr. - 25 apr.
x Stuk
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Betaal gemakkelijk in 12 rentevrije termijnen van €8,25 met Klarna.

Jouw voordelen bij Masori


Goedkoper elders gezien?

Verzendkostencalculator

Expert Image

Rob

Expert Image

Max

Onzeker of dit product bij jouw auto past?

Wij helpen je – snel, persoonlijk en vrijblijvend.

Antwoord binnen 24 uur op werkdagen
Normale prijs €99,00
Normale prijs €99,00 Verkoopprijs €99,00

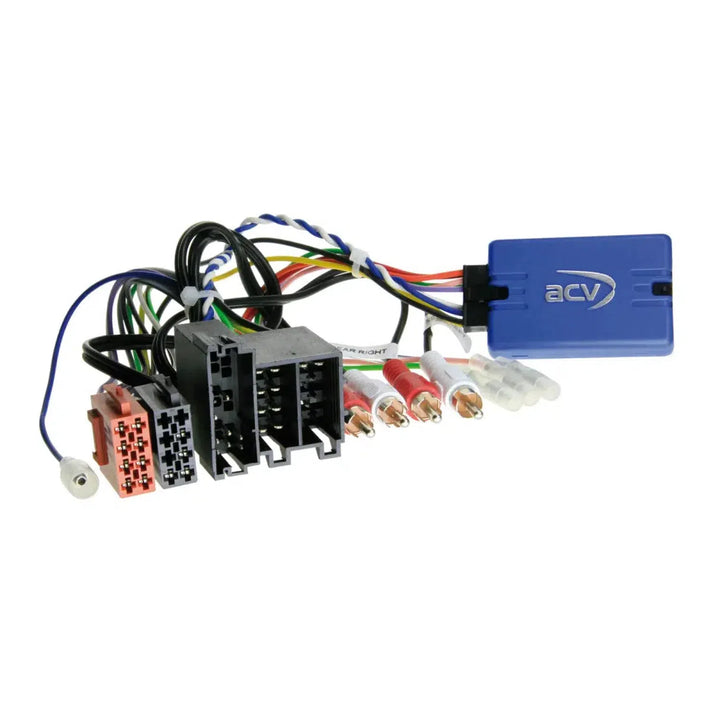

LFB Audi ISO/Mini ISO Amp 2/4 Kanal van ACV

ACV LFB Audi ISO/Mini ISO Amp 2/4 Kanaal is een Stuurwielbediening. Het ondersteunt CAN Bus en gebruikt ISO/Mini ISO Stekker met aansluiting van het OEM Soundsysteem in 2 Kanaal of 4 Kanaal op Cinch mannelijk front/achter. Beschikbare signalen zijn rood +12V ontsteking Klem 15, oranje +12V verlichting Klem 58, paars/wit +12V achteruitrijsignaal en groen Massa GND handrem signaal. De belastbaarheid van de totale uitgangen bedraagt 100 mA max, bij stroomverbruik groter dan 100 mA gelden 1 relais met spoelenweerstand 75 Ohm min of 2 relais met spoelenweerstand 150 Ohm min. Blauw staat +12V Amp Versterker Remote ter beschikking. Compatibel met Audi A2 (8Z) 11/1999 - 07/2005, A3 (8L) 08/2000 - 06/2003, A3 (8P) 07/2003 - 05/2005, A4 (B6/B7) 11/2000 - 02/2009, A6 (4B/C5) 05/2001 - 03/2006 en TT (8N) 09/1998 - 07/2006. Ontworpen voor voertuigen met Blaupunkt, Matsushita of Grundig Concert II, Symphony II, Chorus II 1-DIN OEM apparaten met 2 draaiknoppen. Ontworpen voor aftermarket apparaten met voorversterker uitgangsvermogen groter dan 3 V; bij apparaten met minder dan 3 V artikel 42sad008 en bij onbekende Audi stekkervariant artikel 42sad00c met ISO/Mini ISO en 40 Pin Quadlock kabelboom.

Kenmerken
  • Stuurwielbediening
  • Fabrikant: ACV
  • CAN Bus
  • Aansluitingen: ISO / Mini ISO Stekker
  • OEM Soundsysteem: 2 Kanaal / 4 Kanaal
  • Uitgang: Cinch mannelijk front/achter
  • Blauw: +12V Amp Versterker Remote
  • Aftermarket apparaten met voorversterker uitgangsvermogen groter dan 3 V
  • Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM apparaat met 2 draaiknoppen
  • Compatibel met Audi A2 (8Z) 11/1999 - 07/2005
  • Compatibel met Audi A3 (8L) 08/2000 - 06/2003
  • Compatibel met Audi A3 (8P) 07/2003 - 05/2005
  • Compatibel met Audi A4 (B6/B7) 11/2000 - 02/2009
  • Compatibel met Audi A6 (4B/C5) 05/2001 - 03/2006
  • Compatibel met Audi TT (8N) 09/1998 - 07/2006
  • Bij onbekende Audi stekkervariant: artikel 42sad00c met ISO / Mini ISO en 40 Pin Quadlock kabelboom
  • Aftermarket radio's met voorversterker uitgangsvermogen kleiner dan 3 V: artikel 42sad008
Technische Gegevens
  • Rood: +12V ontsteking Klem 15
  • Oranje: +12V verlichting Klem 58
  • Paars/wit: +12V achteruitrijsignaal
  • Groen: Massa GND handrem signaal
  • Belastbaarheid totale uitgangen: 100 mA max
  • Stroomverbruik groter dan 100 mA: 1 relais spoelenweerstand 75 Ohm min
  • Stroomverbruik groter dan 100 mA: 2 relais spoelenweerstand 150 Ohm min
  • Re-import voertuigen of voertuigen met afwijkende software kunnen in functies incompatibel zijn
  • Aansluitkabel 42s/acv > Alpine Klinke: 42ctalpinelead
  • Aansluitkabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
  • Aansluitkabel 42s/acv > Bosch-Blaupunkt vanaf 2010 Mini ISO: 42ctblaupunktlead
  • Aansluitkabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
  • Aansluitkabel 42s/acv > Clarion Klinke: 42ctclarionlead
  • Aansluitkabel 42s/acv > Garmin Vieo RV52 Stereo Dock 3 kabel: 42ctgarminlead
  • Aansluitkabel 42s/acv > JVC 1 kabel/Klinke: 42ctjvclead
  • Aansluitkabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
  • Aansluitkabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
  • Aansluitkabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
  • Aansluitkabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
  • Aansluitkabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
  • Aansluitkabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
  • Aansluitkabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke los: 42ctpioneerlead2
  • Aansluitkabel 42s/acv > Apparaten met LFB-aanleerfunctie: 42ctsmartlead
  • Aansluitkabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
  • Aansluitkabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Je voordelen bij Masori


ACV LFB Audi ISO/Mini ISO Amp 2/4 Kanal Gegevensblad

Veelgestelde vragen over LFB Audi ISO/Mini ISO Amp 2/4 Kanal


Hoe kan ik de LFB Audi ISO/Mini ISO Amp 2/4 Kanaal van ACV aansluiten?

Om de LFB Audi ISO/Mini ISO Amp 2/4 Kanaal correct aan te sluiten, moet je eerst de bedieningsfuncties en voertuiginstellingen van je OEM-apparaat controleren. Demonteer het OEM-apparaat spanningsvrij om alle interface-aansluitingen te controleren. Voordat je de radio-aansluitkabel aansluit volgens de instructies van het inbouwapparaat, zorg ervoor dat de configuraties van zowel de interface als de radio-aansluitkabel correct zijn. Eerst wordt de aansluiting spanningsvrij uitgevoerd, de totale installatie wordt pas in de laatste stap met spanningsvoerende aansluiting verbonden. Houd er rekening mee dat de softwareconfiguratie van de interface moet plaatsvinden volgens de aanwijzingen in de artikeltekst en de gebruikershandleiding. Tot slot moet een functionele test van de stuurwielbediening worden uitgevoerd.

Met welke Audi-modellen is de LFB Audi ISO/Mini ISO Amp 2/4 Kanaal compatibel?

De LFB Audi ISO/Mini ISO Amp 2/4 Kanaal is compatibel met een verscheidenheid aan Audi-modellen, waaronder de Audi A2 (8Z) van 11/1999 tot 07/2005, Audi A3 (8L) van 08/2000 tot 06/2003, Audi A3 (8P) van 07/2003 tot 05/2005, Audi A4 (B6/B7) van 11/2000 tot 02/2009, Audi A6 (4B/C5) van 05/2001 tot 03/2006 en Audi TT (8N) van 09/1998 tot 07/2006. Het is belangrijk om voor de installatie te controleren of een van de opgegeven originele fabrieksradio's in het voertuig is geïnstalleerd, om de naadloze werking van de stuurwielbediening te waarborgen.

Welke technische kenmerken heeft de LFB Audi ISO/Mini ISO Amp 2/4 Kanaal?

De LFB Audi ISO/Mini ISO Amp 2/4 Kanaal kenmerkt zich door zijn aansluitmogelijkheden, die zowel ISO- als Mini ISO-stekkers omvatten. Hij beschikt over een 2-kanaal / 4-kanaal OEM soundsystem-interface, die kan worden omgeschakeld naar Cinch(m) front/rear. Belangrijke elektrische uitgangssignalen omvatten een +12V versterker remote-uitgang en een achteruitrijsignaal-aansluiting met een belastbaarheid van de totale uitgangen van maximaal 100 mA. De implementatie van maximaal twee relais met specifieke spoelenweerstanden van minimaal 75 Ohm respectievelijk 150 Ohm is eveneens mogelijk. Aanpassingen gebeuren op eigen verantwoordelijkheid, zonder garantie op schade of functieverlies.

Welke stappen zijn vereist als de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal niet werkt?

Bij storingen van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal moeten de volgende stappen in acht worden genomen: Eerst de terugbouw naar het OEM-apparaat uitvoeren en controleren of de functies aanwezig zijn. Vervolgens de hardwareconfiguratie van de interface controleren en de slaapstand van de CAN Bus herstellen. Daarna de softwareconfiguratie van de interface en alle verbindingen opnieuw controleren. Indien nodig, specifieke wijzigingen spanningsvrij uitvoeren en de stappen 5 tot 8 van de handleiding herhalen. Als de problemen aanhouden, is het mogelijk dat terugronden naar het OEM-apparaat permanent nodig is of dat een ervaren technicus moet worden ingeschakeld.

Welke configuraties zijn vereist voor aftermarket radio's met de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal?

Voor de configuratie van aftermarket radio's met de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal is een voorversterkeruitgangsvermogen van meer dan 3V noodzakelijk. De aansluiting van de radioaansluitkabel gebeurt spanningsvrij, waarbij de hardwareconfiguratie van de interface vooraf moet worden afgestemd. Bij de installatie horen de software- en hardwareconfiguraties volgens de handleiding van het aftermarket apparaat, evenals de controle van de interfaceaansluitingen. Ten slotte vindt een controle van alle functies plaats, inclusief de Stuurwielbediening. Als functies niet naar verwachting werken, is een hercontrole of de raadpleging van een specialist nodig om een Garantie op functionaliteit te verkrijgen.

Welke signalen worden geleverd met de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal?

De LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal biedt meerdere elektrische signalen aan die belangrijk zijn voor de installatie en de correcte functionaliteit. Centraal zijn daarbij het +12V ontstekingssignaal op terminal 15 en het +12V verlichtingssignaal op terminal 58, die cruciaal zijn voor een consistente stroomvoorziening. Verdere relevante signalen zijn het +12V achteruitrijsignaal, dat onder andere nodig is voor achteruitrijcamera's, en het groene massa GND handbremssignaal, dat bijdraagt aan de veiligheid. Bij de aansluituitbreiding of wijzigingen in de signaalvoering is echter voorzichtigheid geboden, aangezien dit gevolgen kan hebben voor de Garantie.

Hoe controleer ik de compatibiliteit van de Stekkers van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal?

Om de compatibiliteit van de Stekkers van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal te controleren, is het belangrijk om de afgebeelde Stekkers van de adapter nauwkeurig te vergelijken met die in het voertuig. Deze vergelijking moet zowel optisch als technisch plaatsvinden om ervoor te zorgen dat ze overeenkomen met de bestaande aansluitingen. Bij onzekerheden of de originele fabrieksradio is geïnstalleerd, moet dit als eerste aanwijzing worden onderzocht. De stekkervergelijking vóór de eindmontage maakt het mogelijk om eventuele incompatibiliteiten vroegtijdig te herkennen en dienovereenkomstig aan te passen met alternatieve adapteroplossingen, om een soepel installatieproces en een geoptimaliseerde functionaliteit te waarborgen.

Welke aanbevelingen zijn er voor de installatie en plaatsing van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal?

Bij de installatie en plaatsing van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaals is het belangrijk om de ruimte rondom de oorspronkelijk geïnstalleerde radio zorgvuldig te onderzoeken. De grootte en de kabeluitgangen moeten passen bij de beschikbare ruimte. Voldoende ventilatie moet aanwezig zijn om oververhitting tijdens het gebruik te voorkomen. De interface van de adapterkabel mag niet onder spanning worden geconfigureerd. Bovendien moeten alle instructies uit de handleiding nauwkeurig worden opgevolgd om een correcte installatie te waarborgen, vooral bij het leggen van de kabels voor de Stuurwielbediening en andere noodzakelijke functies.

Met welke radiofabrikanten is de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal compatibel?

De LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal is compatibel met verschillende radiofabrikanten, waaronder Alpine, Parrot, Bosch-Blaupunkt, Clarion en Kenwood. Daarnaast zijn er aangepaste aansluitmogelijkheden voor apparaten van JVC, Pioneer, Panasonic en Sony. Bijzondere aandacht moet worden besteed aan de beschikbaarheid van specifieke aansluitkabels, zoals de LFB kabel voor Kenwood of Pioneer. De compatibiliteit strekt zich ook uit tot apparaten met LFB-aanlernfunctie en specifieke modellen zoals Garmin Vieo en diverse Multilead-apparaten. Een nauwkeurige controle van de aansluitmogelijkheden voor de installatie is cruciaal voor een soepele integratie.

Wat zijn de aanbevolen stappen bij wijzigingen aan de bekabeling van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal?

Bij wijzigingen aan de bekabeling van de LFB Audi ISO/Mini ISO Versterker 2/4 Kanaal moeten bepaalde stappen worden ondernomen om een veilige werking te waarborgen. Allereerst moeten alle wijzigingen door geschoold personeel worden uitgevoerd om ervoor te zorgen dat de garantie van de fabrikant behouden blijft. Daarna is het belangrijk om de aansluitingen te controleren op goedkeuringen van de fabrikant en mogelijke garantiebeperkingen. Vervolgens moeten de functionaliteit en de juistheid van de gemodificeerde aansluitingen door meten worden bevestigd. Elke aanpassing gebeurt zonder garantie op functionaliteit en moet op eigen verantwoordelijkheid worden uitgevoerd, aangezien dit de productgarantie kan beïnvloeden.
