3. CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO

CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO

CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO

Technische hoogtepunten

  • Zet digitale CAN Bus-gegevens om in analoge signalen, 40 pin.
  • Ondersteunt ontstekingsplus, verlichting en snelheidssignaal.
  • Geschikt voor diverse Mercedesen VW-modellen met OEM-systemen.
  • Meer technische details
€79,00
€79,00 €79,00
2% korting met creditcard

Jouw laagsteprijsaanbod

ProductCAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO

Antwoord binnen 1–3 werkdagen · ma–vr. Buiten de EU bekijken we graag een persoonlijk aanbod.

Privacy

Deze website is beschermd door hCaptcha. De privacyvoorwaarden en gebruikersvoorwaarden van hCaptcha zijn van toepassing.
inkl. BTW
Verwachte bezorging: 18 sep.–23 sep..
x stuk
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa

Levering en beschikbaarheid

De gekozen variant ligt niet bij Masori op voorraad en wordt via de leverancier besteld. Bekijk de geschatte levertijd hierboven.

Bestellingen worden samen verzonden op basis van de langste levertijd. Vraag vooraf per e-mail naar een mogelijke deellevering als iets eerder nodig is.

Kosten en mogelijkheden hangen af van het leverland. Bekijk de verzendcalculator; de definitieve kosten staan vóór het afronden van de bestelling.

Mail ons product, auto, systeem en budget. We bieden een sneller beschikbaar alternatief aan.

Een sneller beschikbaar alternatief aanvragen

Antwoord binnen 1–3 werkdagen · ma–vr

1 jaar extra garantie

Elk product dat je bij Masori koopt, krijgt één jaar extra garantie in het derde jaar na aankoop (maand 25–36). Bij een gedekt defect verzorgen wij gratis reparatie of vervanging. Automatisch en kosteloos, exclusief voor Masori-klanten. Je wettelijke rechten blijven ongewijzigd.

Garantievoorwaarden
gegevensblad

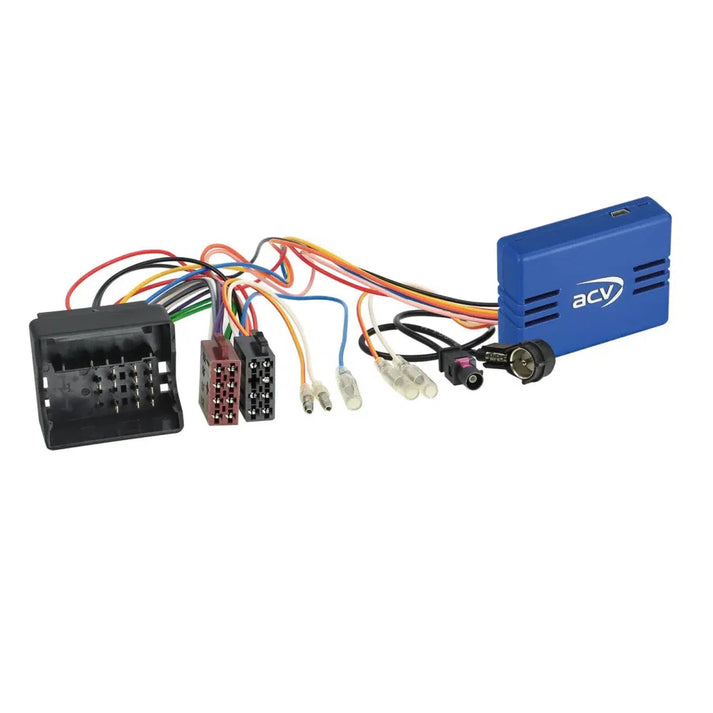

ACV-CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO-CAN-Bus-Adapter-masori-kaufen
€79,00
€79,00 €79,00

ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO is een CAN-Bus adapter met aansluiting op 40 Pin Quadlock Mercedes evenals OEM Antenne Fakra(m) > ISO(m). De adapter stelt de signalen roze: +12V Zündung Klemme 15 1,5 A max., oranje: +12V verlichting Klemme 58 0,1 A max., wit: +12V achteruitrijsignaal 1,5 A max. en geel/groen geel/rood: snelheidssignaal beschikbaar. Geschikt voor voertuigen van Mercedes, Smart en VW inclusief configuraties met Audio 20 2-DIN OEM apparaat, Audio 50 APS Comand NTG2.5 OEM navigatie, Browse 1-DIN OEM apparaat evenals radiovorbereiding. Ondersteunt voertuigen Mercedes Sprinter/V-Klasse met E-Call; E-Call Ondersteuning Mercedes Sprinter/V-Klasse los > Artikel: 1424-27-0. Voor voertuigen Mercedes met Harman Kardon OEM soundsysteem: Activiteitssysteemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1 en Activiteitssysteemadapter Mercedes diverse voertuigen MOST>Cinch > Artikel: 13-1190-53-1. Voor voertuigen met OEM achteruitrijcamera: Achteruitrijcamera adapter Fakra(m)>Cinch(m) OEM camera > Artikel: 771000-2011. Compatibel met VW Crafter met 2-DIN OEM apparaat en 2-DIN OEM navigatie.

Kenmerken
  • CAN-Bus adapter
  • CAN Bus
  • Aansluiting: 40 Pin Quadlock Mercedes
  • Aansluiting: OEM Antenne Fakra(m) > ISO(m)
  • Voertuigen Mercedes met Audio 20 2-DIN OEM apparaat
  • Voertuigen Mercedes met Audio 50 APS Comand NTG2.5 OEM navigatie
  • Voertuigen Mercedes Sprinter (W907/W910) met Browse 1-DIN OEM apparaat
  • Voertuigen Mercedes Sprinter (W907/W910) met radiovorbereiding
  • Voertuigen Mercedes Citan 420 (W420) met Browse 1-DIN OEM apparaat
  • Voertuigen Smart For Four met Comand OEM navigatie 40 Pin Quadlock
  • Voertuigen VW Crafter met 2-DIN OEM apparaat
  • Voertuigen VW Crafter met 2-DIN OEM navigatie
  • Voertuigen zonder radiovorbereiding
  • Voertuigen zonder 1-DIN OEM apparaat
  • Voertuigen Mercedes Sprinter/V-Klasse met E-Call
  • E-Call Ondersteuning Mercedes Sprinter/V-Klasse los > Artikel: 1424-27-0
  • Voertuigen Mercedes met Harman Kardon OEM soundsysteem
  • Activiteitssysteemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
  • Activiteitssysteemadapter Mercedes diverse voertuigen MOST>Cinch > Artikel: 13-1190-53-1
  • Voertuigen met OEM achteruitrijcamera
  • Achteruitrijcamera adapter Fakra(m)>Cinch(m) OEM camera > Artikel: 771000-2011
Technische gegevens
  • roze: +12V Zündung Klemme 15, 1,5 A max.
  • oranje: +12V verlichting Klemme 58, 0,1 A max.
  • wit: +12V achteruitrijsignaal, 1,5 A max.
  • geel/groen, geel/rood: snelheidssignaal
  • *Voertuigen met E-Call > Artikel: 1424-27-0
  • **Voertuigen met +12V constante stroom uitschakelfunctie > +12V constante stroom aansluiting Klemme 30 accu beveiligd
  • ***Tijdinstelling niet ondersteund > Voertuig Audio 20 OEM apparaat coderen
  • Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
  • Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
  • Mercedes B-Klasse (T245) 07/2005 - 04/2008
  • Mercedes B-Klasse (T245) 04/2008 - 09/2011
  • Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
  • Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011**
  • Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015**
  • Mercedes Citan 420 (W420) 10/2021 - 2023
  • Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
  • Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
  • Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
  • Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
  • Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013**
  • Mercedes G-Klasse (W463) 04/2007 - 06/2008
  • Mercedes G-Klasse (W164) 09/2008 - 06/2012
  • Mercedes GL-Klasse (X164) 09/2006 - 05/2009
  • Mercedes GL-Klasse (X164) 05/2009 - 07/2012
  • Mercedes M-Klasse (W164) 07/2005 - 04/2008
  • Mercedes M-Klasse (W164) 10/2008 - 07/2011
  • Mercedes ML (W164) 07/2005 - 04/2008
  • Mercedes ML (W164) 10/2008 - 07/2011
  • Mercedes R-Klasse (W251) 09/2005 - 05/2007
  • Mercedes R-Klasse (W251) 05/2007 - 05/2010
  • Mercedes SLK-Klasse (R171) 04/2008 -03/2011
  • Mercedes Sprinter (W906) 04/2006 - 08/2013
  • Mercedes Sprinter (W906) 08/2013 - 05/2018
  • Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/**
  • Mercedes Sprinter (W907/W910) 11/2019 - 2023*/**
  • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
  • Mercedes Vito/Viano (W639) 09/2010 - 03/2014
  • Mercedes Vito (V447) 10/2014 - 02/2019*/**
  • Mercedes Vito (V447) 05/2019 - 2023*/**
  • Smart For Four (W454) 01/2004 - 04/2007***
  • VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
  • VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

gegevensblad

gegevensblad openen

Veelgestelde vragen over CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>ISO

Hoe installeer ik de CAN Mercedes/VW Quadlock>ISO Adapter correct in mijn voertuig?

Om de CAN Mercedes/VW Quadlock>ISO Adapter correct te installeren, controleer eerst de afgebeelde stekkers van de adapter met die van jouw voertuig. Zorg ervoor dat ze visueel en technisch overeenkomen. De adapter zet de digitale gegevens van de voertuigspecifieke databus om in analoge signalen die nodig zijn voor het contact plus, verlichting en achteruitrijsignalering. Let erop dat de 40-pins Quadlock aansluiting goed zit. Let op de kleurgecodeerde signalen: roze voor +12V contact, oranje voor verlichting, wit voor achteruitrijsignalering en geel/groen of geel/rood voor het snelheidssignaal. Het is belangrijk om voor de definitieve installatie alle functies te testen.

Welke voertuigen zijn compatibel met de CAN Mercedes/VW Quadlock>ISO Adapter?

De CAN Bus Adapter is compatibel met een verscheidenheid aan Mercedes en VW modellen, zoals de Mercedes A-Klasse (C169/W169) van 2004 tot 2012, B-Klasse (T245) van 2005 tot 2011 en C-Klasse (CL203/S203/W203) van 2004 tot 2007. Ook compatibel zijn de Mercedes Vito (V447) van 2014 tot 2023 en de VW Crafter I van 2006 tot 2016. Zorg ervoor dat jouw voertuig is uitgerust met een van de OEM apparaten zoals Audio 20, Audio 50 APS of Comand NTG2.5 om een soepele installatie te garanderen.

Wat is de functie van het contact plus in de CAN Mercedes/VW Quadlock>ISO Adapter?

In de CAN Mercedes/VW Quadlock>ISO Adapter wordt het contact plus gerealiseerd door de roze kabel. Het levert +12V stroom bij het inschakelen van het voertuig met een maximale stroom van 1,5A. Dit signaal is cruciaal voor de inschakelvolgorde en de juiste werking van de aftermarket radio in jouw voertuig. Contact plus zorgt ervoor dat de radio alleen actief is bij ingeschakeld contact, waardoor de voertuigaccu wordt gespaard. Controleer de aansluiting grondig en vergelijk deze met het kabelbelegingsplan van jouw voertuig om een correcte werking te waarborgen.

Wat moet je in gedachten houden bij het gebruik van het snelheidssignaal in de CAN Mercedes/VW Adapter?

Het snelheidssignaal in de CAN Mercedes/VW Quadlock>ISO-adapter wordt geleverd via de geel/groene of geel/rode kabels. Dit signaal is essentieel voor apparaten die voertuigspecifieke functies ondersteunen, zoals het aanpassen van het volume op basis van snelheid of navigatie. De exacte bedrading en de aansluiting op de bedoelde interface van de adapter zijn cruciaal om storingen te voorkomen. Het is raadzaam om het signaal voor aansluiting met een multimeter te controleren en de fabrikantgegevens te raadplegen, zodat de signaaloverdracht betrouwbaar werkt en geen van de aangesloten systemen wordt beïnvloed.

Hoe controleer ik de compatibiliteit van de CAN Mercedes/VW Quadlock>ISO-adapter?

Controleer de compatibiliteit van de CAN Mercedes/VW Quadlock>ISO-adapter door eerst te bevestigen dat jouw voertuig een van de ondersteunde modellen is, zoals de Mercedes C-Klasse (2004–2015) of VW Crafter (2006–2016). Zorg ervoor dat de in het voertuig geïnstalleerde OEM-radio's, zoals de Audio 20 of Comand, met de adapter werken. Vergelijk de afgebeelde stekkers van de adapter met die in jouw voertuig. De compatibiliteit kan ook afhangen van de extra comfortfuncties die jouw voertuig biedt. Zorg ervoor dat de Quadlock-aansluiting van de adapter correct overeenkomt met jouw voertuig aansluitingen.

Welke rol speelt de verlichting in de CAN Mercedes/VW-adapter?

De verlichting in de CAN Mercedes/VW Quadlock>ISO-adapter wordt geleverd via een oranje kabel, die +12V levert en een maximale belasting van 0,1A aankan. Deze functie stelt de aftermarket-radio in staat om zich aan te passen aan de verlichtingsomstandigheden van het voertuig, vooral bij nachtelijke ritten. Een nauwkeurige bedrading is essentieel om een goede werking te waarborgen, aangezien defecte verbindingen kunnen leiden tot knipperende of ongelijkmatige verlichting. Deze aanpassing zorgt voor comfort en een harmonieuze rijervaring, vooral bij donkere lichtomstandigheden.

Wat moet ik in gedachten houden bij het gebruik van het achteruitrijsignaal?

Het achteruitrijsignaal bij de CAN Mercedes/VW Quadlock>ISO-adapter wordt verzonden via de witte kabel, die +12V levert bij het inschakelen van de achteruitversnelling. Met een maximale belasting van 1,5A is het essentieel voor de schakeling naar achteruitrijcamera's of vergelijkbare toepassingen. Bij de installatie moet je ervoor zorgen dat dit signaal correct is aangesloten en gesynchroniseerd wordt met de voertuigweergavesystemen. Een onjuiste aansluiting kan ertoe leiden dat achteruitrijcamera's of andere apparaten niet functioneren zoals bedoeld. Het is raadzaam om de schakeling voor de installatie door te meten om een goede werking te waarborgen.

Welke installatie tips zijn er voor de CAN Mercedes/VW Quadlock>ISO adapter?

Voor de installatie van de CAN Mercedes/VW Quadlock>ISO adapter moeten de bijzonderheden van de voertuigcommunicatie in acht worden genomen. Vergelijk eerst de stekkerafbeeldingen met de voertuigconnectoren, test vervolgens de voertuigspecifieke functies zoals signaaloverdracht voor ontsteking en verlichting. Controleer voor aansluiting wijzigingen in de kabelconfiguratie op goedkeuringen van de fabrikant om garantievoorwaarden niet te schenden. De juiste kabelgeleiding en het waarborgen van de juiste functie, door middel van meten en afstemmen aan de hand van het kabelbelegingsschema, is cruciaal. Onjuiste wijzigingen leiden tot het vervallen van de garantie van het product.

Wat zijn de speciale signaal functies bij de CAN Mercedes/VW adapter?

De CAN Mercedes/VW Quadlock>ISO adapter biedt speciale signaal functies die veel comfortelementen van het voertuig ondersteunen. Dit omvat ontstekingsplus via de roze kabel, verlichtingssignaal via de oranje kabel, achteruitrijsignaal via de witte kabel en de levering van snelheidssignalen via geel/groen of geel/rood. Deze functies maken de integratie van aftermarketoplossingen zoals navigatiesystemen en achteruitrijcamera's mogelijk. De nauwkeurige uitvoering van deze signalen is cruciaal om de volledige functionaliteit van aftermarketapparaten te waarborgen en ervoor te zorgen dat aan de voertuigzijde alle systemen correct communiceren.

Hoe moet ik me gedragen bij de niet-ondersteunde tijdinstelling?

Aangezien de tijdinstelling bij de CAN Mercedes/VW Quadlock>ISO adapter niet wordt ondersteund, moet je alternatieve oplossingen overwegen om de tijd in het voertuig af te stemmen. Het is mogelijk dat bij voertuigen met Audio 20 OEM-apparaten een firmware-update nodig is om deze functionaliteit te herstellen. Controleer voor de installatie of een externe timer kan worden geïntegreerd, of dat het OEM-navigatiesysteem mogelijk extra mogelijkheden biedt om tijdinformatie te verstrekken. Dit kan belangrijk worden als tijdgevoelige functies zoals optimale navigatie of verkeersvoorspellingen moeten worden gebruikt.
