3. KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN

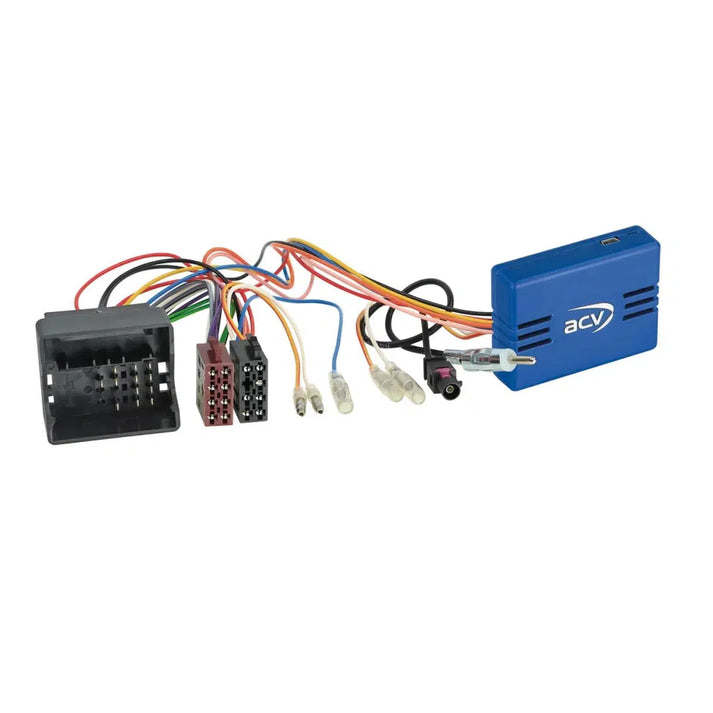

ACV KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN CAN-Bus-Adapter

ACV KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN CAN-Bus-Adapter

  • Adapter converteert digitale signalen naar analoge, impedantie aangepast.
  • Ondersteunt verschillende retrofittingen, verlichte ingangen.
  • Geïntegreerd E-Call-systeem, biedt achteruitrijcamera-adapter.
  • Mehr technische Details
€79,00
€79,00 €79,00
5% Rabatt mit Vorkasse
Inkl. MwSt. ,evt. excl. verzending
Klarna Bequem in 12 zinsfreien Raten à €6,58 mit Klarna zahlen.
Lieferung nach Hause
8 dec. - 11 dec.
x Stuk
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Twint
  • Union Pay
  • Visa

Korting gewenst?

Verzendkostencalculator

Garantie & zusätzlicher Geräteschutz für dein HiFi-System

Deshalb wählen uns 100.000+ Kunden

Expert Image

Rob

Expert Image

Max

Weet je niet zeker of dit product bij jouw auto past?

We helpen je – snel, persoonlijk en vrijblijvend.

Antwort doordeweeks binnen 24 uur

KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN van ACV

Als je de OEM-radio in je voertuigspecifieke, door CAN Bus aangestuurde voertuig wilt vervangen door een aftermarket-radio, heb je een specifieke CAN Bus-adapter nodig.

Specifieke en universele CAN Bus-adapters zetten relevante digitale gegevens van de respectieve voertuig specifieke databussen om in analoge signalen. Hierbij worden verschillende signalen en comfortfuncties zoals contactplus, verlichting, achteruitrijsignaal of snelheidssignaal uitgelezen en analoog beschikbaar gesteld voor verschillende inbouwoplossingen.

Vergelijk de afgebeelde stekkers van de adapter met die in jouw voertuig en zorg ervoor dat ze visueel en technisch passen.

Controleer ook of een van de opgegeven originele werkradio's in jouw voertuig was geïnstalleerd.

Voordat je de adapter definitief installeert, controleer je alstublieft de functies van je voertuig en de voertuiginstellingen om ervoor te zorgen dat alles goed werkt. Op deze manier kunnen eventuele problemen van tevoren worden voorkomen.

Opmerking

  • CAN Bus
    • Aansluiting: 40 Pin Quadlock Mercedes
    • Aansluiting: OEM Antenne Fakra(m) > DIN(m)
    • Voertuigen Mercedes met Audio 20 2-DIN OEM apparaat
    • Voertuigen Mercedes met Audio 50 APS Comand NTG2.5 OEM Navigatie***
    • Voertuigen Mercedes Sprinter (W907/W910) met Browse 1-DIN OEM apparaat
    • Voertuigen Mercedes Sprinter (W907/W910) met radio voorbereiding
    • Voertuigen Mercedes Citan 420 (W420) met Browse 1-DIN OEM apparaat
    • Voertuigen Smart For Four met Comand OEM Navigatie 40 Pin Quadlock
    • Voertuigen VW Crafter met 2-DIN OEM apparaat
    • Voertuigen VW Crafter met 2-DIN OEM Navigatie
    • Voertuigen zonder radio voorbereiding
    • Voertuigen zonder 1-DIN OEM apparaat
  • Voertuigen Mercedes Sprinter/V-Klasse met E-Call
    • E-Call Onderhoud Mercedes Sprinter/V-Klasse los > Artikel: 1424-27-0
  • Voertuigen Mercedes met Harman Kardon OEM Soundsysteem
    • Aktiefsysteemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
    • Activatiesysteemadapter Mercedes diverse voertuigen MOST>Cinch > Artikel: 13-1190-53-1
  • Voertuigen met OEM achteruitrijcamera
    • Achteruitrijcamera Adapter Fakra(m)>Cinch(m) OEM Camera > Artikel: 771000-2011

Geschikt voor de volgende voertuigen

  • Mercedes
    • Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
    • Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
    • Mercedes B-Klasse (T245) 07/2005 - 04/2008
    • Mercedes B-Klasse (T245) 04/2008 - 09/2011
    • Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
    • Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011**
    • Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015**
    • Mercedes Citan 420 (W420) 10/2021 - 2023
    • Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
    • Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
    • Mercedes CLS-Klasse (C219) 04/2008 - 09/2010
    • Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
    • Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013**
    • Mercedes G-Klasse (W463) 04/2007 - 06/2008
    • Mercedes G-Klasse (W164) 09/2008 - 06/2012
    • Mercedes GL-Klasse (X164) 09/2006 - 05/2009
    • Mercedes GL-Klasse (X164) 05/2009 - 07/2012
    • Mercedes M-Klasse (W164) 07/2005 - 04/2008
    • Mercedes M-Klasse (W164) 10/2008 - 07/2011
    • Mercedes ML (W164) 07/2005 - 04/2008
    • Mercedes ML (W164) 10/2008 - 07/2011
    • Mercedes R-Klasse (W251) 09/2005 - 05/2007
    • Mercedes R-Klasse (W251) 05/2007 - 05/2010
    • Mercedes SLK-Klasse (R171) 04/2008 -03/2011
    • Mercedes Sprinter (W906) 04/2006 - 08/2013
    • Mercedes Sprinter (W906) 08/2013 - 05/2018
    • Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/**
    • Mercedes Sprinter (W907/W910) 11/2019 - 2023*/**
    • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
    • Mercedes Vito/Viano (W639) 09/2010 - 03/2014
    • Mercedes Vito (V447) 10/2014 - 02/2019*/**
    • Mercedes Vito (V447) 05/2019 - 2023*/**
  • Slim
    • Smart For Four (W454) 01/2004 - 04/2007***
    • Mercedes G-Klasse (W463) 04/2007 - 06/2008
    • Mercedes G-Klasse (W164) 09/2008 - 06/2012
    • Mercedes GL-Klasse (X164) 09/2006 - 05/2009
    • Mercedes GL-Klasse (X164) 05/2009 - 07/2012
    • Mercedes M-Klasse (W164) 07/2005 - 04/2008
    • Mercedes M-Klasse (W164) 10/2008 - 07/2011
    • Mercedes ML (W164) 07/2005 - 04/2008
    • Mercedes ML (W164) 10/2008 - 07/2011
    • Mercedes R-Klasse (W251) 09/2005 - 05/2007
    • Mercedes R-Klasse (W251) 05/2007 - 05/2010
    • Mercedes SLK-Klasse (R171) 04/2008 -03/2011
    • Mercedes Sprinter (W906) 04/2006 - 08/2013
    • Mercedes Sprinter (W906) 08/2013 - 05/2018
    • Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/**
    • Mercedes Sprinter (W907/W910) 11/2019 - 2023*/**
    • Mercedes Vito/Viano (W639) 07/2003 - 08/2010
    • Mercedes Vito/Viano (W639) 09/2010 - 03/2014
    • Mercedes Vito (V447) 10/2014 - 02/2019*/**
    • Mercedes Vito (V447) 05/2019 - 2023*/**
  • Slim
    • Smart For Four (W454) 01/2004 - 04/2007***
  • VW
    • VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
    • VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

De volgende signalen worden beschikbaar gesteld

  • rosa: +12V ontsteking aansluiting 15 1,5A max.
  • oranje: +12V Verlichting Klem 58 0,1A max.
  • wit: +12V achteruitrijsignaal 1,5A max.
  • geel/groen geel/rood: snelheidssignaal
  • *Voertuigen met E-Call > Artikel: 1424-27-0
  • **Voertuigen met +12V constante stroom uitschakelfunctie > +12V constante stroomaansluiting terminal 30 batterij beveiligd
  • ***Tijdinstelling niet ondersteund > Voertuig Audio 20 OEM apparaat coderen

Algemene installatie-instructies

  • De in de aanwijzing of de handleiding vermelde aansluitingen, aansluitwijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluituitbreidingen van losse kabels zijn uitsluitend bedoeld ter oriëntatie en ter informatie voor opgeleid vakpersoneel.
  • Aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of gebruik van alternatieve aansluitingen of aansluituitbreidingen
    • 1: Aansluitingen en wijzigingen mogen uitsluitend door geschoold vakpersoneel worden uitgevoerd.
    • 2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of op de mogelijk door de wijzigingen beïnvloede garantievoorwaarden van de fabrikant.
    • 3: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op functionaliteit en juistheid door te meten en door de afstemming op basis van het kabelbeleggingsschema van het voertuig.
    • 4: Aansluitingen en wijzigingen gebeuren op eigen verantwoordelijkheid zonder garantie op functionaliteit.
    • 5: Aansluitingen en wijzigingen gebeuren op eigen verantwoordelijkheid zonder garantie op schade aan het voertuig, het inbouwapparaat of de interface.
    • 6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot het vervallen van de garantie van het product.

ACV KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN Datenblatt

Datenblatt öffnen

Häufige Fragen zum KAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN

Wie installiere ich den ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN Adapter korrekt?

Om de ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN-adapter te installeren, vergelijk eerst de afgebeelde stekkers van de adapter met die in jouw voertuig om optische en technische compatibiliteit te waarborgen. Controleer of een van de originele fabrieksradio's in jouw voertuig is geïnstalleerd. Zorg er vervolgens voor dat de functies en voertuiginstellingen goed werken voordat je de adapter definitief installeert. Tip: Als jouw voertuig een 40-pins Quadlock-aansluiting gebruikt, zoals bij veel Mercedes-modellen met Audio 20 of NTG2.5-apparaten, past deze adapter perfect.

Welche Signale werden durch den CAN Bus Adapter für Mercedes und VW bereitgestellt?

De CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN-adapter zet voertuigspecifieke digitale gegevens om in analoge signalen en levert verschillende signalen: +12V ontsteking (klem 15, 1,5A max), +12V verlichting (klem 58, 0,1A max), en +12V achteruitrijsignaal (1,5A max). Daarnaast wordt er een snelheidssignaal geleverd (geel/groen, geel/rood), dat nodig is voor een soepele werking van aftermarket-apparaten. Zorg ervoor dat al deze signalen correct zijn afgestemd op jouw aftermarket-installatie.

Kann der ACV Adapter für Fahrzeuge ohne OEM Radiovorbereitung verwendet werden?

Ja, de ACV CAN Mercedes/VW Quadlock Adapter kan ook in voertuigen zonder OEM radio voorbereiding worden gebruikt. Het is echter belangrijk om ervoor te zorgen dat de adapter kan communiceren met de voertuig specifieke databus. Als jouw voertuig geen overeenkomstige fabrieksuitbreiding heeft, zijn mogelijk extra aanpassingen nodig. Product specifieke functies zoals de E-Call moeten onafhankelijk van de radio voorbereiding worden gegarandeerd.

Ist der ACV CAN Mercedes/VW Quadlock Adapter mit den neuen Mercedes Sprinter Modellen kompatibel?

De ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN-adapter is compatibel met de Mercedes Sprinter-modellen (W907/W910) van de bouwjaren 2018 tot 2023. De ondersteuning van geavanceerde systemen zoals E-Call wordt niet beïnvloed door de adapter. Zorg ervoor dat je de voorafgaande Quadlock-stekker goed controleert om de compatibiliteit te waarborgen. Nadat alles is aangesloten, test je de functies van je voertuig om een foutloze integratie te garanderen.

Wie verfahre ich bei der Installation bezüglich der originalen Fahrzeugfunktionen?

Bij de installatie van de ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN-adapter is het belangrijk om de oorspronkelijke functies zoals verlichting, accuspanning en snelheidssignalen te controleren. Deze signalen worden door de adapter geleverd en moeten vóór de definitieve installatie worden getest. Houd er rekening mee dat aanpassingen aan de bekabeling op eigen verantwoordelijkheid moeten worden uitgevoerd, aangezien wijzigingen zonder garantie plaatsvinden. Een zorgvuldige benadering waarborgt niet alleen de functionaliteit, maar beschermt ook de fabrieksgarantie. Experts controleren de kabelconfiguratie het beste volgens het voertuigbedradingsschema.

Welche technischen Daten sind bei der Nutzung des ACV Adapters wichtig?

Belangrijke technische gegevens van de ACV CAN Mercedes/VW Quadlock-adapter omvatten het bieden van relevante comfortfuncties en signalen zoals ontstekingsplus en snelheidsignalen. De adapter converteert digitale naar analoge signalen en maakt gebruik van specifieke 40-pins Quadlock-aansluitingen. Zorg ervoor dat de adapter geschikt is voor voertuigen met Audio 20 of NTG2.5. Het wordt aanbevolen om de specifieke signaalsterkten en de technische vereisten van jouw voertuigmodel te controleren om zo een optimale compatibiliteit te waarborgen.

Für welche Fahrzeuge ist der ACV CAN Mercedes/VW Quadlock Adapter geeignet?

De ACV CAN Mercedes/VW Quadlock>ISO/Antenne Fakra>DIN-adapter is speciaal geschikt voor diverse Mercedes- en VW-modellen, waaronder Mercedes A-Klasse (C169/W169), C-Klasse (S204/W204), Sprinter (W907/W910), en VW Crafter (1e generatie). Deze compatibiliteit betreft voertuigen met specifieke OEM-apparaten, die vaak in de bouwjaren 2004 tot 2023 voorkomen. Het is essentieel om voor de aankoop te controleren of de adapter compatibel is met jouw specifieke voertuigmodel en de bijbehorende elektronica, om een soepele functionaliteit te waarborgen.

Welche Hinweise sind bei der Nutzung des ACV CAN Adapters für Audio- und Navigationssysteme zu beachten?

Bij het gebruik van de ACV CAN Mercedes/VW Quadlock-adapter voor audiotoestellen moet erop worden gelet dat de adapter synchroniseert met de databus van het voertuig. Voor modellen met Harman Kardon-geluidssystemen of andere OEM-navigatiesystemen kan door geleverde actieve systeemadapters een correcte signaalconversie worden gegarandeerd. Bijvoorbeeld biedt de adapter klantverbindingen zoals Mercedes/Porsche MOST>Cinch voor exacte aansluitingen. Bovendien moet bij voertuigen zonder 1-DIN OEM-toestellen de compatibiliteit van de elektronische verbindingen in overweging worden genomen.

Welche Integrationsprobleme sind mit dem ACV CAN Mercedes/VW Adapter zu vermeiden?

Integratieproblemen met de ACV CAN Mercedes/VW-adapter kunnen worden voorkomen door vóór de installatie alle voertuigspecifieke instellingen en signaalverbindingen te controleren. Bijzonder belangrijk is de afstemming van de signaalwegen zoals het ontstekings- en snelheidssignaal, die via de adapter worden geleverd. Verder moet worden gegarandeerd dat er geen kabels op ongeoorloofde plaatsen worden aangepast. Deze maatregelen minimaliseren het risico op storingen en voorkomen schade aan het voertuig of het aftermarket-apparaat.

Gibt es Einschränkungen bei der Nutzung des ACV Adapters mit E-Call-Systemen?

Voor voertuigen met E-Call-systemen, zoals de Mercedes Sprinter of de V-Klasse, is het noodzakelijk om open te blijven voor integratie zonder belemmeringen. De ACV CAN Mercedes/VW Quadlock-adapter ondersteunt het behoud van E-Call, maar het is raadzaam om de verbindingen van dit systeem nauwkeurig op integriteit te controleren. Als elektronische instellingen van de E-Call zijn aangetast, is het aan te raden om een specialist te raadplegen om de connectiviteit te waarborgen en mogelijke valse alarmen te voorkomen.
