  3. Illuminator 15WU/8741T00
Scanspeak Illuminator 15WU/8741T00 5" (13cm) midrange driver
SKU:  SCAN0175
EAN:  4251950305356
80 Watt

Illuminator 15WU/8741T00

SKU:  SCAN0175
EAN:  4251950305356

Technical Highlights

  • Leistung: 80/150 W, Impedanz: 8 Ohm, Frequenz: 30-3500 Hz.
  • Resonanzfrequenz: 35 Hz, SPL: 83,4 dB, Sd: 92 cm², BL: 7,5 N/A.
  • Schwingspule: 42 mm, mms: 12,3 g, Qts: 0,26, xlin: +/9 mm.
  • More technical details
€719,00
€719,00 €719,00
5% discount with credit card
inkl. VAT , possibly plus shipping
Delivery
May 29, - Jun 1,
x pair
  • American Express
  • Apple Pay
  • Bancontact
  • BLIK
  • EPS
  • Google Pay
  • iDEAL Wero
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Shop Pay
  • Twint
  • Union Pay
  • Visa
Klarna Pay conveniently in 12 interest-free installments at €59,91 with Klarna .

Your benefits at Masori

Seen cheaper elsewhere?

Shipping cost calculator

Expert Image

Rob

Expert Image

Max

Unsure if this product fits your car?

We help you – quickly, personally, and without obligation.

Response on weekdays within 24 hours

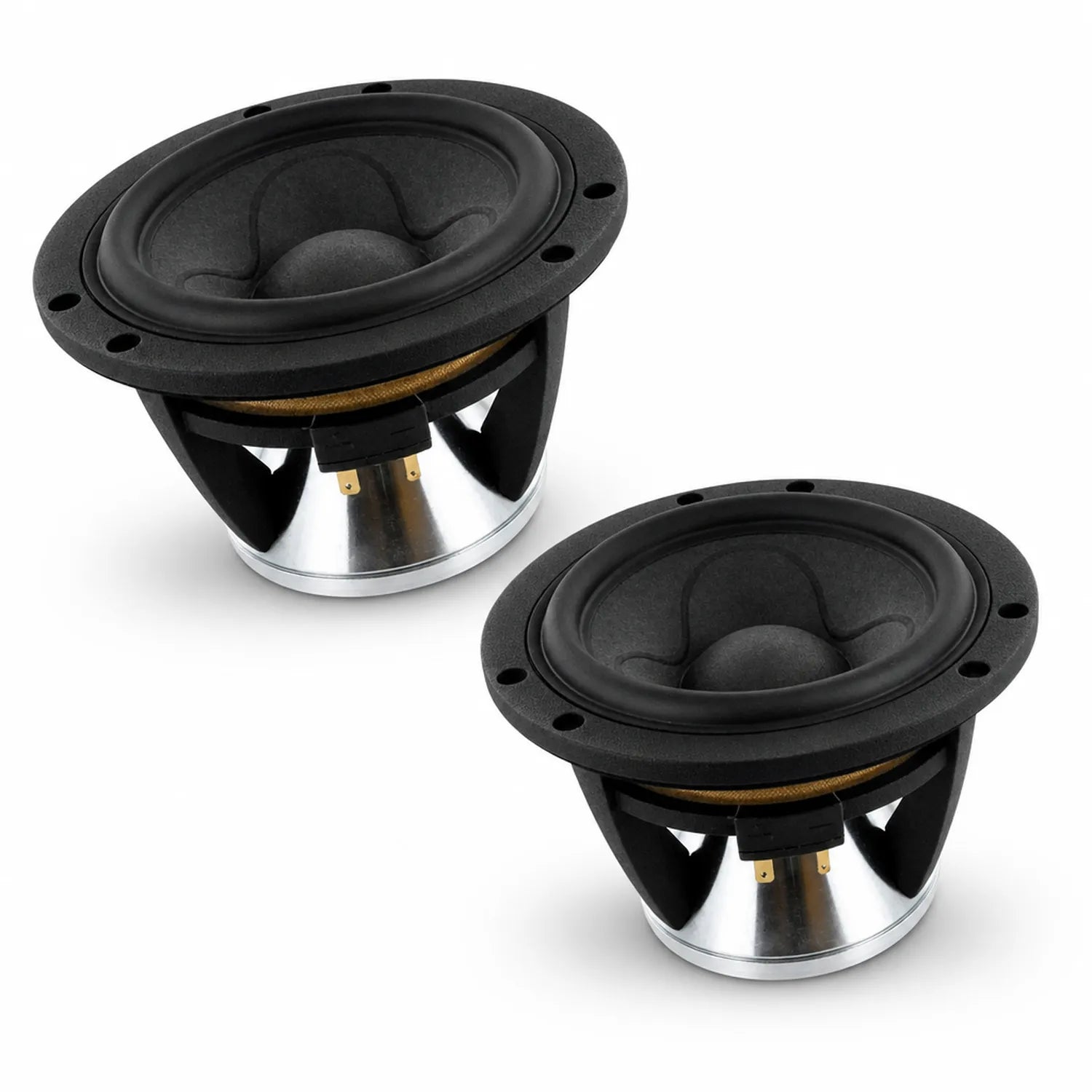

Two Scanspeak Illuminator 15WU/8741T00 black and silver round speakers with Sandwich-Papier Membran, shown at an angle on a white background.
€719,00
€719,00 €719,00

Illuminator 15WU/8741T00 by Scanspeak

The Illuminator 15WU/8741T00 from Scanspeak is a 5" (13cm) Mid-Woofer that impresses with special features. It has an underhung voice coil with neodymium drive, which, along with copper caps, ensures very low distortion. A patented sandwich paper diaphragm and a low-loss linear suspension complement the system. The exceptionally large linear displacement and the patented symmetrical drive (SD-3) also contribute to excellent performance. This makes it an outstanding choice for precise sound experience.

Features
  • 5.25" (14cm) Mid-Woofer
  • Underhung voice coil with neodymium drive
  • Patented sandwich paper diaphragm/cone
  • Low-loss linear suspension
  • Patented symmetrical drive (SD-3)
  • Exceptionally large linear displacement

    Data
    • Power handling (rated/music) = 80/150 W
    • Frequency range = 30-3500 Hz
    • Resonance frequency fs = 35 Hz
    • Impedance R = 8 Ohm
    • Reference sound pressure SPL = 83.4 dB (2.83V; 1m)
    • DC resistance Re = 5.9 Ohm
    • Force factor BL = 7.5 N/A
    • Voice coil inductance L = 0.41 mH
    • Effective diaphragm area Sd = 92 cm2
    • Moving mass incl. air load mms = 12.3 g
    • Equivalent volume Vas = 19.9 l
    • Free air total quality Qts = 0.26 (Qms=3.37, Qes=0.28)
    • Diameter of the voice coil = 42 mm
    • Linear displacement xlin = +/- 9 mm
    • Installation diameter d = 123 mm
    • Outer diameter d = 149 mm
    • Installation depth (not recessed) t = 97.5 mm

    Your benefits at Masori

    Scanspeak Illuminator 15WU/8741T00 Datasheet

    Open datasheet

    Frequently Asked Questions about Illuminator 15WU/8741T00

    Was sind die Hauptmerkmale des Scanspeak Illuminator 15WU/8741T00?

    Der Scanspeak Illuminator 15WU/8741T00 ist ein 5,25 Zoll Tiefmitteltöner mit einer Unterhang-Schwingspule, die von einem leistungsstarken Neodymantrieb unterstützt wird. Diese Kombination sorgt für extrem niedrige Verzerrungen. Die patentierte Sandwich-Papier Membran und die verlustarme lineare Aufhängung steigern dabei die akustische Präzision. Auch der symmetrische SD-3 Antrieb und die groß ausgelegte lineare Auslenkung sind besondere Merkmale. Zusammen ermöglichen diese Features eine hohe Belastbarkeit von 80/150 W (Nenn/Musik) und einen Frequenzbereich von 30-3500 Hz. Entscheidend für Klangpuristen, die genaues Hören schätzen.

    Wie beeinflusst die Unterhang-Schwingspule die Leistung?

    Die Unterhang-Schwingspule im Illuminator 15WU/8741T00 spielt eine kritische Rolle in der Wiedergabequalität des Lautsprechers. Dieser Aufbau, kombiniert mit dem Neodymantrieb, stellt sicher, dass die Schwingspule effizient innerhalb des Magnetfelds agiert und reduziert Verzerrungen erheblich. Zudem sorgt die Kupferkappenkonstruktion für geringere Induktivität und optimiert die Reaktionsfähigkeit bei den Übergangsfrequenzen. So kann der Tiefmitteltöner auch anspruchsvolle Musikpassagen mit einer Klarheit und Präzision wiedergeben, die durch herkömmliche Schwingspulen-Designs oft nicht erreicht wird. Ideal für anspruchsvolle Hörumgebungen.

    Wie groß ist die lineare Auslenkung und warum ist sie wichtig?

    Die lineare Auslenkung des 15WU/8741T00 beträgt beeindruckende +/- 9 mm. Eine derart große lineare Auslenkung ist entscheidend, um eine hohe Wiedergabetreue und geringe Verzerrung sicherzustellen, selbst bei hohen Lautstärken. Diese technische Eigenschaft erlaubt es dem Lautsprecher, größere Schwankungen im Luftdruck ohne Einbußen in der Klangqualität zu bewältigen. In der Praxis bedeutet das eine unverzerrte, kraftvolle Basswiedergabe und eine präzise Abbildung von Mitteltönen, selbst wenn der Lautsprecher an seine Belastungsgrenzen gebracht wird.

    Welche Rolle spielt die patentierte Sandwich-Papier Membran?

    Die patentierte Sandwich-Papier Membran des Scanspeak Illuminator trägt maßgeblich zur Hochwertigkeit der Klangwiedergabe bei. Diese Membranstruktur bietet die nötige Steifigkeit, um Schall präzise zu reproduzieren, während sie gleichzeitig eine gewisse Flexibilität für eine adäquate Dämpfung unerwünschter Schwingungen einschließlich Resonanzen besitzt. Diese Balance führt zu einer verbesserten Klangklarheit über den gesamten Frequenzbereich von 30 bis 3500 Hz. Das Ergebnis ist ein naturnahes Klangerlebnis, das besonders bei komplexen Musikstücken bemerkbar wird und den Lautsprecher von weniger ausgeklügelten Modellen abhebt.

    Welche technischen Parameter beeinflussen die Frequenzwiedergabe?

    Die Frequenzwiedergabe des Lautsprechers von 30 Hz bis 3500 Hz wird durch mehrere technische Parameter beeinflusst. Der Kennschalldruck von 83,4 dB sorgt für eine ausreichende Lautstärkeempfindlichkeit bei Standardverstärkerleistungen. Die Resonanzfrequenz liegt bei 35 Hz, was eine kräftige Bassreflexion ermöglicht. Die effektive Membranfläche von 92 cm² und die bewegte Masse inkl. Luftlast von 12,3 g tragen zusätzlich zur definierten Schallausstrahlung bei. All diese Parameter arbeiten synergistisch, um eine ausgewogene, breite Frequenzabdeckung zu gewährleisten, die in verschiedenen Hörsituationen überzeugt.

    Wie wirken sich Impedanz und Gleichstromwiderstand auf den Klang aus?

    Der Illumintor 15WU/8741T00 besitzt eine Impedanz von 8 Ohm, die zur Kompatibilität mit einer Vielzahl von Verstärkern beiträgt und eine stabile Leistungsverteilung ermöglicht. Der Gleichstromwiderstand beträgt 5,9 Ohm, was auf eine effiziente Stromaufnahme hinweist. Diese Parameter sind wichtig, weil sie die elektrische Belastung und die Reaktionsfähigkeit des Lautsprechers beeinflussen. Ein ausgewogenes Verhältnis sorgt dafür, dass der Lautsprecher bei unterschiedlichen Frequenzen und Lautstärken gleichbleibend dynamisch und verzerrungsfrei arbeitet, was für ein audiophiles Hörerlebnis entscheidend ist.

    Welche Vorteile bietet der symmetrische Antrieb (SD-3)?

    Der patentierte symmetrische Antrieb, bekannt als SD-3, im Scanspeak Illuminator 15WU/8741T00 bietet erhebliche Vorteile in der Klangreproduktion. Dieser Antriebstechnologie vermindert Asymmetrien in der Bewegungsführung und ermöglicht eine präzise Kontrolle der Membranbewegung. Dadurch werden Verzerrungen minimiert, was besonders bei komplexen Musikmaterialien zur Geltung kommt. Die gleichmäßige Kraftverteilung sorgt für einen natürlicher klingenden Output und verbessert das Abstrahlverhalten. Ein symmetrischer Antrieb bietet somit die potenziell beste Lösung für diejenigen, die Wert auf detailgetreue Musikwiedergabe legen.

    Welche Tipps gibt es zur Installation des 15WU/8741T00?

    Bei der Installation des Scanspeak Illuminator 15WU/8741T00 ist es wichtig, die Abmessungen genau zu berücksichtigen. Der Einbaudurchmesser beträgt 123 mm, die Einbautiefe liegt bei 97,5 mm und der Außendurchmesser bei 149 mm. Achte darauf, dass der Montageschacht diese Maße exakt einhält, um eine problemlose Installation zu gewährleisten. Aufgrund des hohen technischen Anspruchs ist es sinnvoll, den Lautsprecher in einer schwingungsarmen Umgebung zu montieren, um die klanglichen Vorteile vollständig auszuschöpfen. Diese Präzision der Installation trägt zur Erzielung der bestmöglichen Klangqualität bei.

    Wie funktioniert der Frequenzbereich von 30-3500 Hz in der Praxis?

    Der Frequenzbereich von 30 bis 3500 Hz im Scanspeak Illuminator 15WU/8741T00 stellt sicher, dass der Lautsprecher sowohl tiefe als auch mittlere Frequenzen souverän abdeckt. Bei Niedrigfrequenzen um 30 Hz, profitierst Du von kräftigen Tiefbässen, während die Mitten bei 3500 Hz eine klare Sprach- und Instrumentenwiedergabe gewährleisten. Gerade wenn Du gerne laut Musik hörst oder Deine Audioeinrichtung auf vielfältige Musikstile ausgelegt ist, überträgt der Tirolomeinen Bereich dieser Lautsprecher Frequenzen mit Klarheit und Detailtreue. Diese Breite des Frequenzspektrums ist ein großer Vorteil für allumfassende Klangerlebnisse.

    Welchen Einfluss hat die bewegte Masse auf die Klangcharakteristik?

    Die bewegte Masse, inklusive Luftlast, beträgt beim Scanspeak Illuminator 12,3 g. Eine niedrige bewegte Masse ist entscheidend für die Schnelligkeit und Präzision, mit der der Lautsprecher das Ansprechverhalten beeinflusst. Je geringer die bewegte Masse, desto einfacher kann der Lautsprecher auf schnelle Impulse reagieren und Dynamik sowie Details abbilden. Dies trägt zur Frequenztreue und verbesserten transienten Antwort bei, was vor allem bei komplexen Musikpassagen entscheidende Vorteile mit sich bringt. Der geringere Trägheitsmoment führt außerdem zu einem dynamischen Klangbild, das lebendig und detailreich bleibt.
